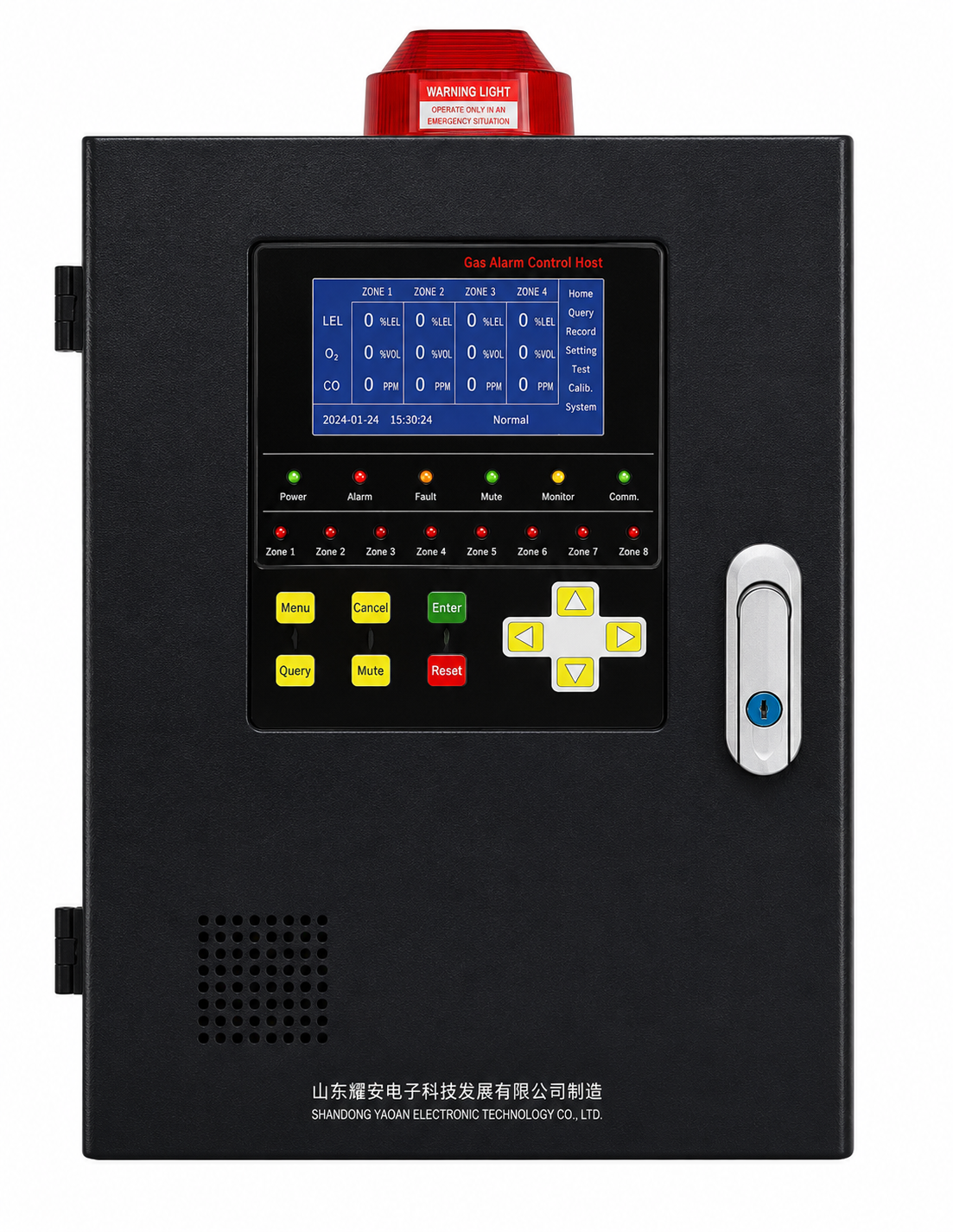

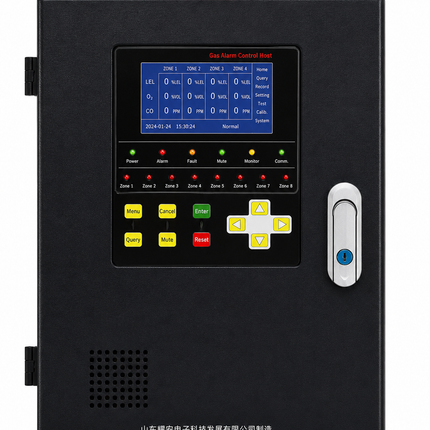

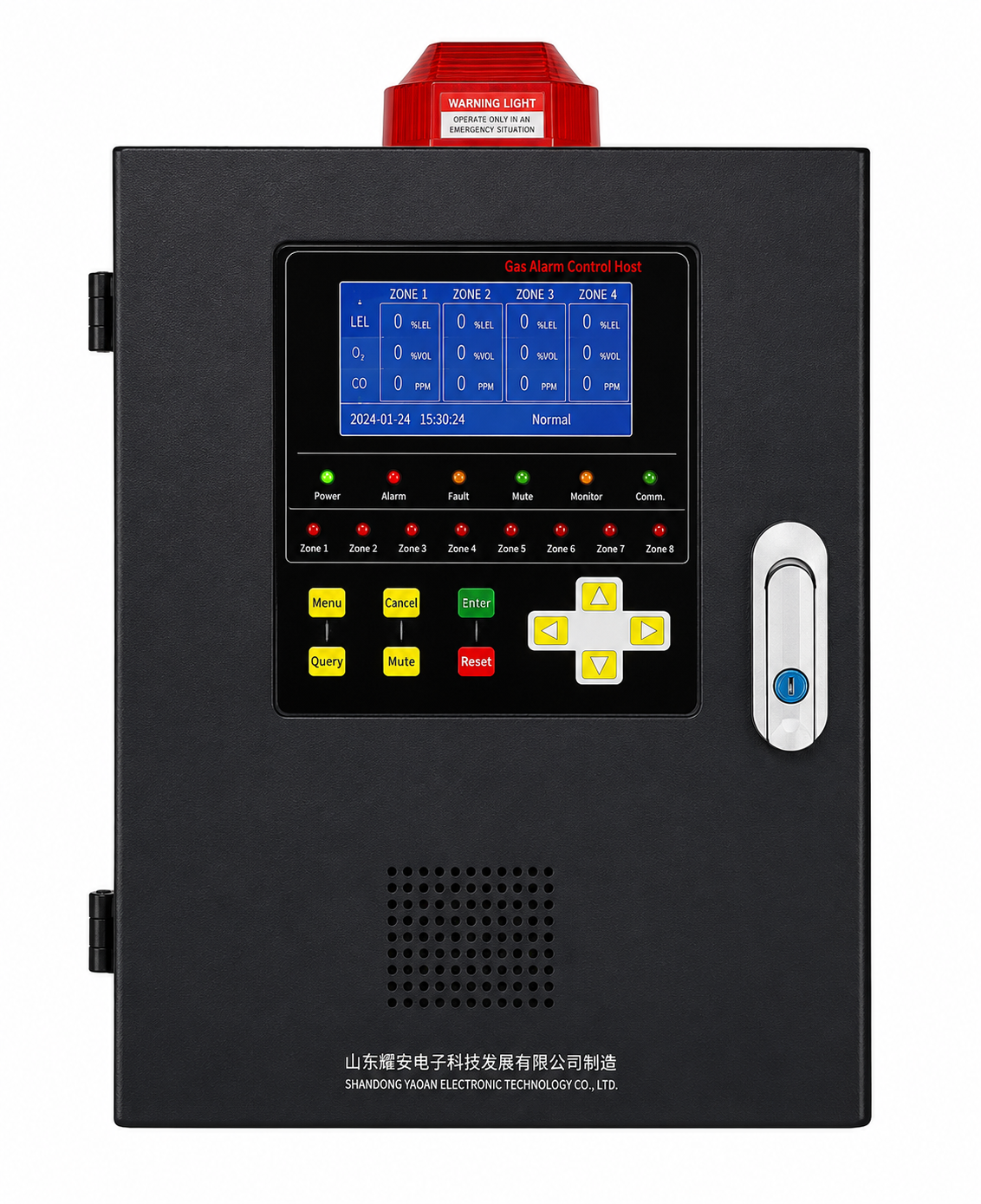

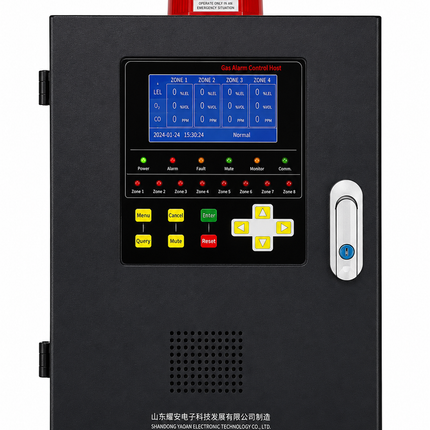

تعد وحدة تحكم كشف الغاز ياوان YA-K300 لوحة تحكم صناعية جدارية مصممة للعمل مع كواشف الغاز المتوافقة من سلسلة YA-D من ياوان. وتوفر مراقبة مركزية وإدارة للإنذارات والتحكم في المعدات الخارجية ضمن أنظمة كشف الغاز الثابتة الأكبر حجمًا. ووفق بيانات Yaoan، يمكنها دعم حتى 8 كواشف عبر 4-20 mA أو حتى 99 كاشفًا عبر RS485 حسب تكوين النظام.
تستخدم الوحدة شاشة LCD صناعية ملونة مقاس 4.3 بوصة مع أزرار تحكم فعلية لتسهيل المراقبة والتشغيل. ويمكنها عرض تركيز الغاز وحالة الكواشف ومعلومات الإنذار، بينما يتولى المعالج الداخلي استقبال الإشارات والحساب اللحظي وكشف الأعطال وإدارة الطاقة وتشغيل الإنذارات.
عند وصول أحد الكواشف المتصلة إلى مستوى الإنذار المحدد أو تجاوزه، يمكن لوحدة YA-K300 إصدار إنذار صوتي وضوئي وبث صوتي. كما تراقب أعطال النظام ويمكنها تشغيل المعدات الخارجية تلقائيًا عند تحقق شروط الربط المبرمجة.
توفر الوحدة مجموعتي ريليه عامتين و8 مجموعات ريليه قابلة للبرمجة، ما يسمح بربطها مع مراوح الشفط وصمامات السولينويد وغيرها من أجهزة السلامة. كما تدعم 4-20 mA وRS485 للربط مع أنظمة المراقبة والتحكم الصناعية.
ويمكن لـ YA-K300 تخزين أكثر من 2000 سجل إنذار وعطل لمراجعة الأحداث السابقة وإدارة النظام. كما تتوفر بنسختين مع بطارية احتياطية أو بدون بطارية احتياطية لتناسب متطلبات الموقع.
المميزات
-
سعة كبيرة للكواشف: حتى 8 كواشف عبر 4-20 mA أو 99 كاشفًا عبر RS485.
-
شاشة LCD مقاس 4.3 بوصة: شاشة صناعية ملونة لعرض التركيز وحالة النظام.
-
إنذار صوتي وضوئي وبث صوتي: يوفر تنبيهات متعددة لحالات الغاز والأعطال.
-
معالج مدمج متطور: لإدارة الإشارات والحسابات وكشف الأعطال ومنطق الإنذار.
-
تخزين بيانات كبير: يحفظ أكثر من 2000 سجل إنذار وعطل.
-
قابلية توسعة: يمكن زيادة عدد القنوات باستخدام لوحات التوسعة.
-
اتصالات متعددة: يدعم 4-20 mA وRS485.
-
10 مخارج ريليه: مجموعتان عامتان و8 مجموعات قابلة للبرمجة.
-
التحكم بالمعدات الخارجية: يمكن تشغيل المراوح والصمامات ومعدات السلامة تلقائيًا.
-
وحدات قياس متعددة: يدعم %LEL وPPM وmg/m³ وμg/m³ و%VOL.
-
بطارية احتياطية اختيارية: يتوفر بإصدار مع أو بدون بطارية احتياطية.
-
مسافة اتصال طويلة: تصل إلى 1200 متر ضمن شروط التوصيل المحددة.
-
تركيب جداري: مناسب لغرف التحكم والمنشآت الصناعية.
المواصفات
| المواصفة |
التفاصيل |
| العلامة التجارية |
ياوان |
| الموديل |
YA-K300 |
| نوع المنتج |
وحدة تحكم كشف الغاز |
| الكواشف المتوافقة |
سلسلة ياوان YA-D |
| الحد الأقصى لكواشف 4-20 mA |
8 |
| الحد الأقصى لكواشف RS485 |
99 |
| التوصيل الموصى به باستخدام التغذية المحلية |
حتى 12 كاشفًا في الوقت نفسه |
| الشاشة |
LCD صناعية ملونة مقاس 4.3 بوصة |
| اتصال الإدخال |
4-20 mA وRS485 |
| إشارة الخرج |
RS485 و4-20 mA |
| مصدر الطاقة الرئيسي |
AC 220 V ±15% بتردد 50 إلى 60 Hz |
| مصدر الطاقة الاحتياطي |
اختياري |
| جهد تغذية الخرج |
DC 24 V ±25% |
| استهلاك الطاقة |
≤15 W |
| نوع الإنذار |
صوتي وضوئي وبث صوتي |
| مستوى صوت الإنذار |
أكثر من 70 dB على بعد 1 م وأقل من 115 dB |
| زمن الاستجابة T90 |
≤30 ثانية |
| الريليه العام |
مجموعتان |
| الريليه القابل للبرمجة |
8 مجموعات |
| سعة تلامس الريليه |
7 A عند 250 V |
| تخزين البيانات |
أكثر من 2000 سجل |
| مسافة الاتصال |
≤1200 متر |
| درجة حرارة التشغيل |
من -20°C إلى 50°C |
| نطاق الرطوبة |
أقل من 95% RH |
| طريقة التركيب |
جداري |
| الوزن |
≤5 كجم |
| درجة الحماية |
IP30 |
| الحماية من الانفجار |
غير مقاوم للانفجار |
| الأبعاد مع البطارية الاحتياطية |
492 × 304 × 100 مم |
| الأبعاد بدون البطارية الاحتياطية |
432 × 284 × 83 مم |
خيارات المنتج
| الخيار |
التفاصيل |
| مع بطارية احتياطية |
تشغيل احتياطي عند انقطاع الكهرباء |
| بدون بطارية احتياطية |
تشغيل قياسي على مصدر الكهرباء الرئيسي |
