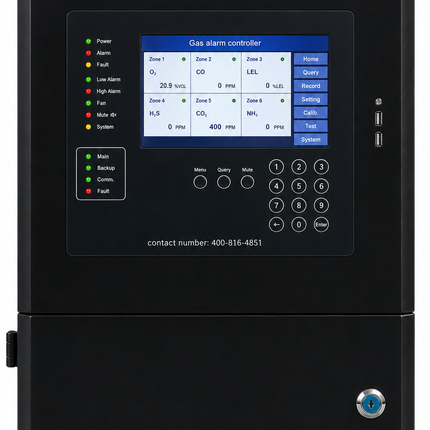

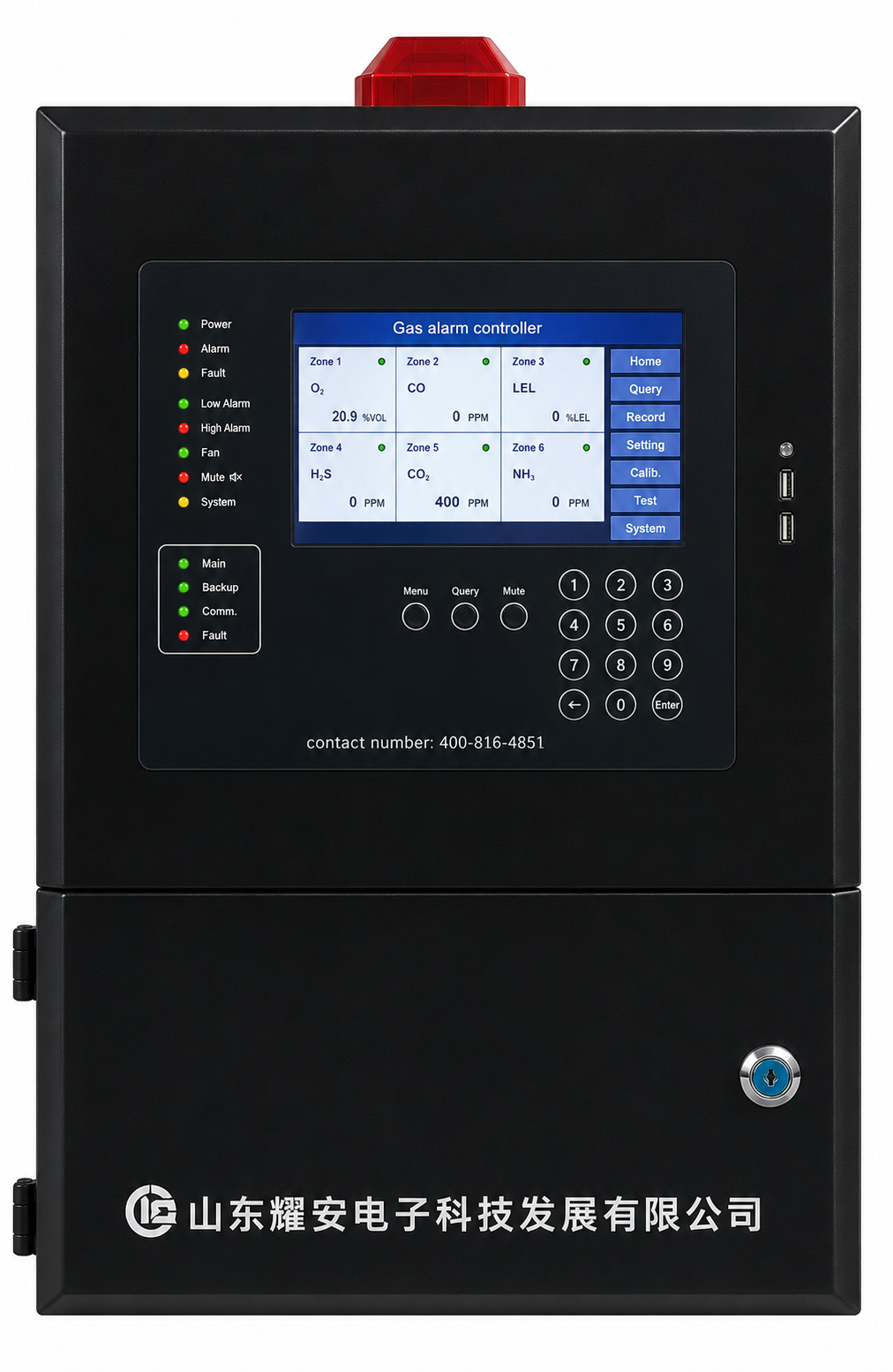

تعد وحدة تحكم كشف الغاز ياوان YA-K210 لوحة تحكم صناعية جدارية مصممة للمراقبة المركزية وإدارة عدد كبير من كواشف الغاز. وهي متوافقة مع كواشف ياوان من سلسلة YA-D ومناسبة لأنظمة مراقبة الغازات القابلة للاشتعال والسامة والأكسجين.
تتميز الوحدة بشاشة LCD صناعية تعرض تركيزات الغاز وحالة الكواشف المتصلة بشكل واضح. ويقوم المعالج الدقيق المدمج بإدارة استقبال الإشارات والحسابات اللحظية وكشف الأعطال ومعالجة الإنذارات وتخزين البيانات وإدارة الاتصالات، مما يجعلها مناسبة لأنظمة كشف الغاز الصناعية الكبيرة.
ووفق ورقة المنتج المرفقة، يمكن لسلسلة YA-K210 دعم أنظمة تحتوي على حتى 160 كاشفًا بحسب التكوين وطريقة الاتصال. وفي المقابل، تحدد صفحة Yaoan الحالية لأحد تجهيزات YA-K210 إمكانية توصيل حتى 8 كواشف عبر 4-20 mA و99 كاشفًا عبر RS485، لذلك يعتمد العدد النهائي على تكوين الوحدة المستخدمة.
توفر YA-K210 إنذارًا صوتيًا وضوئيًا وبثًا صوتيًا عند تجاوز مستويات الغاز المحددة أو حدوث أعطال في النظام. كما يتم تخزين سجلات الإنذارات والأعطال تلقائيًا للرجوع إليها لاحقًا، وتدعم بيانات Yaoan وظائف تخزين وتصدير البيانات لتحليلها وتوثيقها.
وللتحكم الآلي، تحتوي الوحدة على عدة مخارج ريليه يمكن ربطها بمعدات خارجية مثل مراوح الشفط وصمامات السولينويد. كما تدعم خيارات اتصال تشمل 4-20 mA وRS485 وLoRa و4G والربط مع الكمبيوتر المركزي حسب التجهيز، مما يسهل دمجها مع أنظمة السلامة والتحكم الصناعية.
المميزات
-
سعة كبيرة للكواشف: مصممة لأنظمة مراقبة الغاز التي تحتوي على عدة كواشف.
-
شاشة LCD صناعية: تعرض القراءات وحالة الكواشف بوضوح.
-
معالج ذكي مدمج: لإدارة الإشارات والحسابات والأعطال والإنذارات.
-
تطبيقات متعددة: مناسبة للغازات القابلة للاشتعال والسامة والأكسجين.
-
إنذار صوتي وضوئي وبث صوتي: يوفر أكثر من وسيلة للتنبيه.
-
تخزين كبير للبيانات: أكثر من 2000 سجل إنذار وعطل وفق ورقة المنتج المرفقة.
-
تصدير البيانات: يمكن استخراج سجلات الإنذار للمراجعة والتحليل.
-
ثماني مجموعات ريليه: مجموعتان عامتان وست مجموعات قابلة للبرمجة وفق الكتيب المرفق.
-
التحكم بالمعدات الخارجية: يمكن ربطها بالمراوح والصمامات ومعدات السلامة.
-
اتصال 4-20 mA: للربط مع الكواشف الصناعية.
-
اتصال RS485: مناسب لأنظمة الشبكات متعددة الكواشف.
-
LoRa و4G اختياريان: للاتصال اللاسلكي والمراقبة عن بعد حسب التجهيز.
-
ربط مع الكمبيوتر: لإدارة ومراقبة النظام مركزيًا.
-
تركيب جداري: مناسب لغرف التحكم والمنشآت الصناعية.
المواصفات
| المواصفة |
التفاصيل |
| العلامة التجارية |
ياوان |
| الموديل |
YA-K210 |
| نوع المنتج |
وحدة تحكم كشف الغاز |
| الكواشف المتوافقة |
سلسلة ياوان YA-D |
| تطبيقات الكشف |
غازات قابلة للاشتعال غازات سامة أكسجين حرارة رطوبة |
| الشاشة |
LCD صناعية |
| سعة الكواشف |
حتى 160 كاشفًا حسب الكتيب المرفق والتجهيز |
| سعة 4-20 mA المنشورة |
حتى 8 كواشف في تجهيز Yaoan الحالي |
| سعة RS485 المنشورة |
حتى 99 كاشفًا في تجهيز Yaoan الحالي |
| الاتصال والخرج |
4-20 mA وRS485 وLoRa و4G وربط كمبيوتر حسب التجهيز |
| جهد تغذية الخرج |
DC 24 V ±25% |
| زمن الاستجابة |
≤30 ثانية |
| نوع الإنذار |
صوتي وضوئي وبث صوتي |
| مجموعات الريليه |
8 مجموعات وفق الكتيب المرفق |
| الريليه العام |
مجموعتان |
| الريليه القابل للبرمجة |
6 مجموعات |
| تخزين البيانات |
أكثر من 2000 سجل وفق الكتيب المرفق |
| درجة حرارة التشغيل |
من -20°C إلى 50°C |
| نطاق الرطوبة |
أقل من 95% RH |
| طريقة التركيب |
جداري |
| الوزن |
≤10 كجم |
| الأبعاد |
590 × 380 × 140 مم وفق بيانات Yaoan الحالية |
