وصف

تسوّق قاطع MCB TX3 قدرة قطع 10000A أربعة أقطاب 20A كيرف B | ليجراند | 404155 في العراق بأفضل الأسعار

قاطع دائرة حراري مغناطيسي احترافي بسعة قطع 10 كيلو أمبير، منحنى B بـ 20A، تصميم رباعي الأقطاب، حماية IP20، وتركيب سكة DIN لحماية موثوقة للتركيبات الكهربائية.

قاطع الدائرة الحراري المغناطيسي MCB TX3 بسعة 10000A مصمم لحماية تركيبات الأسلاك من الحمل الزائد والدوائر القصيرة بموثوقية استثنائية. يوفر هذا الجهاز رباعي الأقطاب سعة قطع بقيمة 10 كيلو أمبير عند 400 فولت، مما يجعله مثاليًا لتطبيقات الألواح السكنية والتجارية الصغيرة. تضمن خاصية منحنى B بتيار مقنن 20A قطعًا دقيقًا بين 60A و100A أثناء ظروف الدوائس القصيرة، مما يوفر حماية كاملة للأقطاب مع تصنيف أمان IP20. يتميز الجهاز بمشبك سكة DIN خاص على الجانب السفلي، مما يسمح بالإزالة المستقلة حتى عند وجود مقابس الناقل في مكانها، ويتضمن حامل ملصق مريح لتحديد الدارة بوضوح. يوفر قاطع الدائرة Legrand TX3 هذا قدرات محدودة للتيار المتقدمة مع فئة تحديد الطاقة 3 وفقًا لمعيار IEC 60898-1، مما يضمن أقصى حماية للمعدات الكهربائية المتصلة. يمكن تزويد الجهاز عبر كابل نحاسي أو ناقل أسنان (من الجانب العلوي أو السفلي) أو ناقل شوكة (من الجانب السفلي)، مما يوفر خيارات تثبيت مرنة. بفضل حماية IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم (مقاومة للأصابع)، يعتبر هذا قاطع الدائرة مناسبًا لبيئات التثبيت المختلفة. يتوافق المنتج مع متطلبات تقييد المواد وتم تصميمه باتباع عمليات التصنيع الواعية بالبيئة، مما يدل على التزام Legrand بالاستدامة. يتميز قاطع الدائرة MCB TX3 بمؤشرات تشغيل/إيقاف مطبوعة على المقبض مع خلفيات حمراء وخضراء لتحديد الحالة بسهولة. يمكن تجهيزه بملحقات وإكسسوارات Legrand DX3، ويمكن توصيله بكابل الألومنيوم باستخدام ملحق طرفي Legrand DX3. بعمق مدمج يبلغ 44 ملم وعرض 70.8 ملم، يتسع هذا الجهاز رباعي الوحدات بسلاسة في تركيبات سكة DIN القياسية. يجعل البناء الخالي من الهالوجين والتصميم القوي قاطع الدائرة هذا خيارًا ممتازًا للتركيبات الكهربائية الحديثة التي تتطلب حماية موثوقة وأداء طويلة الأجل.

المميزات الرئيسية

سعة قطع 10 كيلو أمبير عند 400 فولت مع خاصية قطع منحنى B دقيقة
تصميم رباعي الأقطاب يضمن حماية كاملة للأقطاب مع تبديل متزامن للموصل المحايد
حماية IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم مع تصميم مقاوم للأصابع
فئة تحديد الطاقة 3 لأقصى حماية للمعدات وتقليل الطاقة المسموحة
مشبك سكة DIN خاص يسمح بالإزالة المستقلة مع وجود ناقل الشوكة في مكانه
مؤشرات تشغيل/إيقاف مع مقبض ملون (أحمر/أخضر) لتحديد الحالة بسهولة
متوافق مع ملحقات وإكسسوارات Legrand DX3 لتحسين الوظائف
خيارات إمداد مرنة عبر كابل نحاسي أو ناقل أسنان أو ناقل شوكة
بناء خالي من الهالوجين يدل على الوعي البيئي
حامل ملصق مدمج لتحديد وتنظيم الدارة بسهولة

المواصفات الفنية

الخاصية	القيمة
رقم المرجع	404155
رمز EAN	3414970393272
العلامة التجارية	Legrand
خط المنتج	TX³
سعة القطع	10,000A (10kA) عند 400V وفقًا لـ IEC 60898-1
التيار المقنن	20A
عدد الأقطاب	4 أقطاب (4P)
الأقطاب المحمية	4
خاصية القطع	منحنى B (قطع بين 3In و5In، 60A-100A)
الجهد المقنن	400V (اسمي 240-415V)
جهد العزل المقنن	500V
جهد تحمل الدفقة	4kV
سعة قطع الدائرة القصيرة عند 230V	16kA وفقًا لـ EN 60898
نوع الجهد	AC (50-60 Hz)
فئة تحديد التيار	3 (أقصى تحديد للطاقة)
درجة الحماية	IP20 (مقاومة للأصابع ضد الأجسام الصلبة >12.5 ملم)
قوة التأثير	IK02
العرض	70.8 ملم (4 فترات معيارية)
الارتفاع	88 ملم
العمق	77.8 ملم (عمق مدمج 44 ملم)
اللون	رمادي (RAL 7035)
طريقة التركيب	سكة DIN (35 ملم)
نوع التوصيل	محطة ملولبة، ناقل وكابل
اتجاه الإمداد	من الأعلى أو الأسفل
درجة التلوث	2
نطاق درجة حرارة التخزين	-40°C إلى +70°C
خالي من الهالوجين	نعم
التثبيت المدمج في الجدار	نعم
تبديل الموصل المحايد	متزامن (نعم)
معدات إضافية	متوافق مع ملحقات وإكسسوارات Legrand DX3
توصيل كابل الألومنيوم	نعم (مع ملحق طرفي Legrand DX3 #4063 10)
حامل الملصق	نعم (مدمج)
مقاوم للانفجار	لا

اطلب قاطع MCB TX3 قدرة قطع 10000A أربعة أقطاب 20A كيرف B | ليجراند | 404155 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

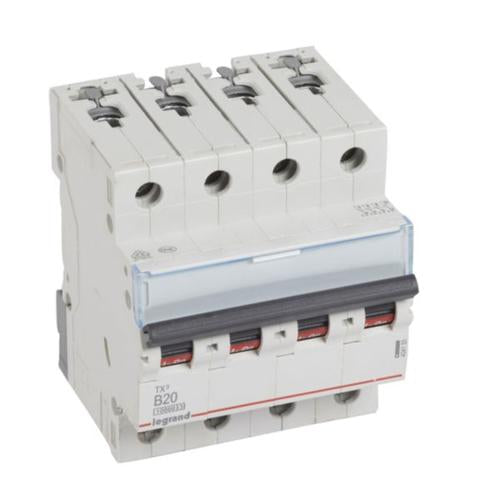

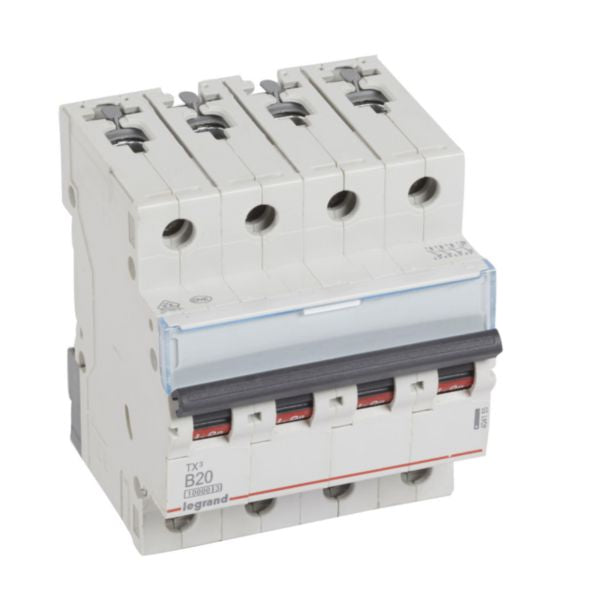

شكل المنتج

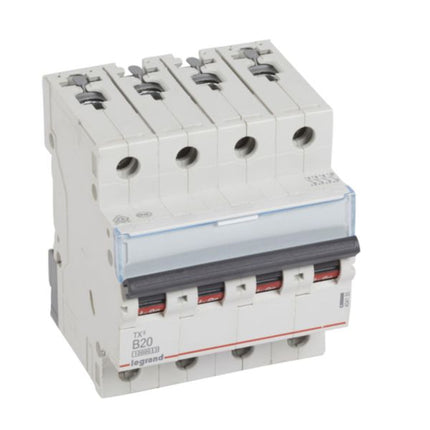

قاطع MCB TX3 قدرة قطع 10000A أربعة أقطاب 20A كيرف B | ليجراند | 404155
