وصف

تسوّق قاطع MCB TX3 قدرة قطع 10000A قطبين 25A كيرف B | ليجراند | 404114 في العراق بأفضل الأسعار

قاطع دائرة حراري مغناطيسي TX3 بقدرة قطع 10kA، تصميم ثنائي القطب، 25A منحنى B، حماية IP20، وخيارات إمداد كابل/سلك توزيع مرنة لحماية موثوقة للأسلاك.
قاطع الدائرة الحراري المغناطيسي MCB TX3 10000A مصمم خصيصاً لحماية التركيبات الكهربائية من الحمل الزائد والدوائس القصيرة بموثوقية واستقرار استثنائيين. يتميز هذا الجهاز ثنائي القطب بقدرة تصنيفية 25A ومنحنى نوع B مع قدرة قطع 10kA وفقاً لمعيار IEC60898-1، مما يجعله مثالياً للتركيبات الكهربائية السكنية والتجارية الصغيرة. يوفر الجهاز حماية IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم، مما يضمن معايير السلامة المضادة للأصابع. يوفر قاطع الدائرة هذا خيارات إمداد مرنة، مع إمكانية توصيل الكابلات النحاسية أو أسلاك التوزيع ذات الأسنان (من الأعلى أو الأسفل) أو أسلاك التوزيع ذات الشوكة (من الأسفل). يتضمن فئة تحديد الطاقة 3 وفقاً لمعيار IEC 60898-1، مما يوفر أقصى حماية ضد طاقة الاختراق. يمكن تجهيز TX3 بملحقات ومساعدات Legrand DX3، ويتميز بمشبك سكة DIN خاص على الجانب السفلي يسمح بالإزالة المستقلة حتى عند بقاء سلك التوزيع الذي يزود الصف في مكانه. تم بناء المنتج بوعي بيئي ويتوافق مع متطلبات تقييد المواد بما في ذلك توجيهات RoHS و REACH. يتميز بحامل علامة مريح لتحديد الدائرة بوضوح، مع وجود مؤشرات ON و OFF مطبوعة على خلفيات حمراء وخضراء على التوالي لتحديد الحالة بسهولة. يضمن البناء الخالي من الهالوجين واللون الرمادي RAL 7035 المتانة والتكامل الجمالي في أي لوحة كهربائية.

المميزات الرئيسية

  • قدرة قطع 10kA وفقاً لمعيار IEC 60898-1 للتركيبات السكنية
  • تصميم منحنى B بتيار تصنيفي 25A وعتبة تعطيل بين 75A-125A (3-5 مرات التيار المقنن)
  • حماية IP20 مضادة للأصابع ضد الأجسام الصلبة الأكبر من 12.5 ملم
  • خيارات إمداد مرنة: كابلات نحاسية أو أسلاك توزيع ذات أسنان أو شوكة
  • فئة تحديد الطاقة 3 مع أقصى حماية ضد طاقة الاختراق
  • متوافق مع ملحقات ومساعدات Legrand DX3
  • مشبك سكة DIN خاص للإزالة المستقلة دون الإخلال بسلك التوزيع
  • حامل علامة مع مؤشر حالة ON/OFF على خلفيات حمراء وخضراء
  • بناء خالي من الهالوجين مع توافق RoHS و REACH
  • تصميم بعرض وحدتين يناسب تركيب سكة DIN القياسية

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة حراري مغناطيسي (MCB)
الموديل TX3
رقم المرجع 404114
رمز EAN 3414970392459
عدد الأقطاب قطبين
التيار المقنن 25 A
خاصية الإفراج منحنى B
قدرة القطع (Icn) عند 230V 16 kA وفقاً لـ EN 60898
قدرة القطع (Icn) عند 400V 10 kA وفقاً لـ EN 60898
الجهد المقنن 400 V AC
جهد العزل المقنن (Ui) 500 V
جهد تحمل الاندفاع المقنن (Uimp) 4 kV
نطاق التردد 50-60 Hz
نطاق الجهد الاسمي 240-415 V
فئة تحديد التيار 3
درجة الحماية (IP) IP20
درجة قوة التأثير (IK) IK02
العرض (وحدات معيارية) وحدتان
العرض (ملم) 35.4 ملم
الارتفاع (ملم) 88 ملم
العمق (ملم) 77.8 ملم
العمق المدمج 44 ملم
اللون رمادي (RAL 7035)
نوع التوصيل طرفية ملولبة، سلك توزيع وكابل
اتجاه الإمداد من الأعلى أو الأسفل
طريقة التركيب سكة DIN
التركيب المدمج نعم
درجة التلوث 2
نطاق درجة حرارة التخزين -40 إلى 70°C
تبديل الموصل المحايد بالتزامن لا
معدات إضافية ممكنة نعم
خالي من الهالوجين نعم
مضاد للانفجار لا
مؤشر تحديد الطرفية لا
مساحة العلامة/سطح المعلومات نعم
عتبة التعطيل (منحنى B) 75-125A (3-5 مرات التيار المقنن)
معايير الامتثال IEC 60898-1, EN 60898, IEC/EN 60529, RoHS, REACH

اطلب قاطع MCB TX3 قدرة قطع 10000A قطبين 25A كيرف B | ليجراند | 404114 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

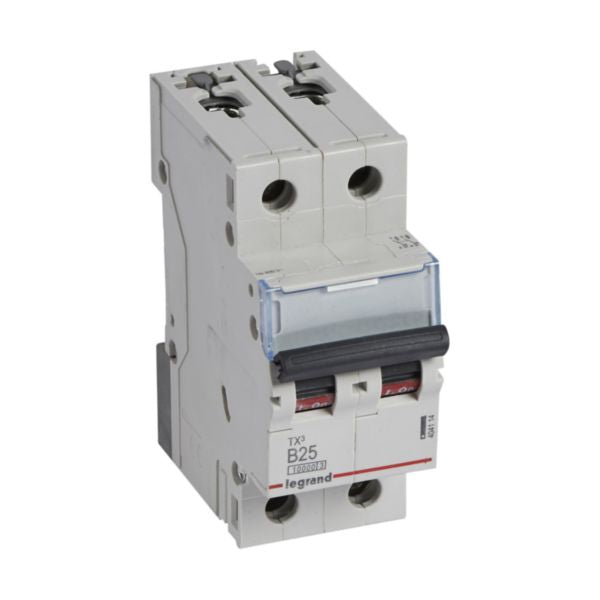

قاطع MCB TX3 قدرة قطع 10000A قطبين 25A كيرف B | ليجراند | 404114
