وصف

تسوّق قاطع MCB TX3 قدرة قطع 10kA أربعة أقطاب 10A | ليجراند | 404152 في العراق بأفضل الأسعار

قاطع دائرة Legrand TX3 رباعي الأقطاب بتصنيف 10A وسعة كسر 10kA، مع حماية منحنى B وتصنيف IP20 وخيارات إمداد مرنة بقضبان التوزيع والكابلات للتثبيتات السكنية والتجارية.
قاطع الدائرة المصغر TX3 من Legrand هو جهاز حماية حراري مغناطيسي مصمم لحماية التثبيتات الكهربائية من الحمل الزائد والدوائس القصيرة بسعة كسر قوية تبلغ 10kA عند 400V. يتميز هذا الجهاز رباعي الأقطاب بخاصية منحنى B مع تيار مقنن 10A، مما يوفر حماية دقيقة للأنظمة الكهربائية السكنية والتجارية الصغيرة. توفر سلسلة TX3 خيارات إمداد مرنة من خلال كابلات النحاس وقضبان التوزيع ذات الأسنان (من الأعلى أو الأسفل) أو قضبان التوزيع ذات الشوكة (من الأسفل)، مما يجعلها مناسبة لتكوينات التثبيت المختلفة. تم هندسة هذا القاطع مع ميزات حماية متقدمة تشمل فئة تحديد التيار 3 وفقاً لمعيار IEC 60898-1، مما يضمن الحد الأقصى من تحديد طاقة المرور. الجهاز محمي من الأشياء الصلبة الأكبر من 12.5 ملم بتصنيف IP20، وفقاً لمعايير IEC/EN 60529. يوفر تصميم منحنى B عتبة رحلة بين 30A و 50A في حالة حدوث دائرة قصيرة، مما يوفر حماية موثوقة مع تقليل الرحلات الخاطئة. يتميز قاطع TX3 بمشبك سكة DIN خاص على الجانب السفلي، مما يسمح بالإزالة المستقلة حتى عندما تكون قضيب التوزيع لا تزال في مكانها. يتضمن حامل تسمية مدمج لتحديد الدائرة الواضح وإشارة ON/OFF مطبوعة على المقبض بخلفيات حمراء وخضراء لتحديد الحالة بسهولة. المنتج خالي من الهالوجين ومصمم بوعي بيئي، متوافق مع لوائح RoHS و REACH. يمكن تجهيزه بملحقات Legrand DX3 المساعدة، ويدعم الاتصال بكابلات الألومنيوم مع ملحقات الطرفية المناسبة.

المميزات الرئيسية

  • سعة كسر 10kA عند 400V مع امتثال IEC 60898-1 للتثبيتات المنزلية
  • خاصية منحنى B مع عتبة رحلة دائرة قصيرة 30A-50A (3-5 In)
  • تصميم رباعي الأقطاب مع التبديل المتزامن لموصل محايد للحماية المتوازنة
  • حماية IP20 محمية من الأشياء الصلبة الأكبر من 12.5 ملم
  • خيارات إمداد مرنة: اتصالات كابل النحاس أو قضيب التوزيع ذو الأسنان أو قضيب التوزيع ذو الشوكة
  • فئة تحديد التيار 3 للحد الأقصى من تحديد طاقة المرور
  • متوافق مع ملحقات Legrand DX3 المساعدة
  • مشبك سكة DIN خاص للإزالة المستقلة مع قضيب التوزيع في المكان
  • حامل تسمية مدمج لتحديد الدائرة
  • تصميم خالي من الهالوجين وواعي بيئياً

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة مصغر حراري مغناطيسي
التيار المقنن 10 A
عدد الأقطاب 4 أقطاب
سعة الكسر (Icn) 10 kA عند 400V AC، 16 kA عند 230V AC
خاصية الإطلاق منحنى B (عتبة رحلة 3-5 In)
الجهد المقنن 400V AC (الاسمي 240-415V)
جهد العزل المقنن (Ui) 500V
جهد تحمل النبضة المقنن (Uimp) 4 kV
التردد 50-60 Hz
فئة تحديد التيار الفئة 3
درجة الحماية (IP) IP20 (محمي من الأصابع)
درجة قوة التأثير (IK) IK02
العرض (المسافات المعيارية) 4 وحدات
الأبعاد الفيزيائية العرض: 70.8 ملم، الارتفاع: 88 ملم، العمق: 77.8 ملم
العمق المدمج 44 ملم
نوع الاتصال طرفية مثقوبة، قضيب توزيع، وكابل
طريقة التركيب سكة DIN
اتجاه الإمداد من الأعلى أو الأسفل
درجة التلوث 2
درجة حرارة التخزين -40°C إلى +70°C
اللون رمادي (RAL 7035)
خالي من الهالوجين نعم
تبديل المحايد المتزامن نعم
التثبيت المدمج نعم
رقم المرجع 404152
رمز EAN 3414970393210
العلامة التجارية Legrand
السلسلة TX³

اطلب قاطع MCB TX3 قدرة قطع 10kA أربعة أقطاب 10A | ليجراند | 404152 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

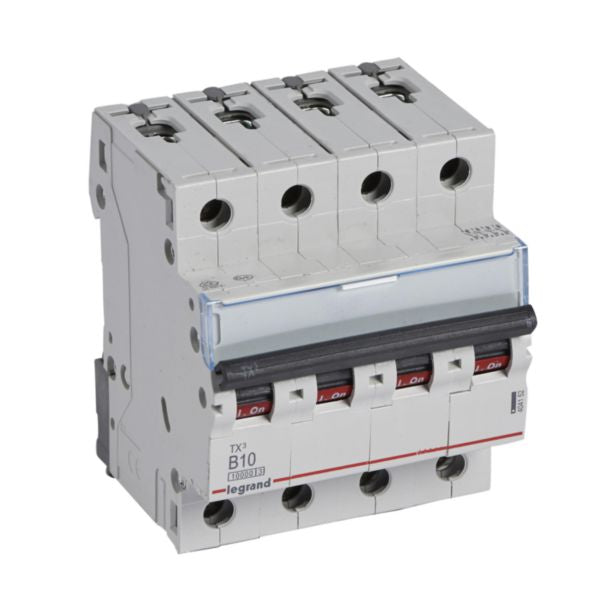

قاطع MCB TX3 قدرة قطع 10kA أربعة أقطاب 10A | ليجراند | 404152
