تسوّق قاطع MCB TX3 ثلاثة أقطاب 20A كيرف C | ليجراند | 404223 في العراق بأفضل الأسعار

قاطع دائرة Legrand TX3 ثلاثي الأقطاب 20 أمبير بقدرة فصل 10 كيلو أمبير ومنحنى قطع C وحماية IP20 آمنة من اللمس لحماية موثوقة للدوائس الكهربائية.

قاطع الدائرة Legrand TX3 (قاطع دائرة صغير) هو قاطع دائرة كهرومغناطيسي حراري مصمم لحماية تركيبات الأسلاك من الحمل الزائد والدوائس القصيرة. بقدرة فصل تبلغ 10,000 أمبير عند 400 فولت وخصائص قطع منحنى C، يوفر هذا الجهاز ثلاثي الأقطاب بقوة 20 أمبير حماية موثوقة للتطبيقات السكنية والتجارية الصغيرة. يتميز القاطع بحماية IP20 آمنة من اللمس، مما يمنع الاتصال العرضي بالأجزاء الحية التي يزيد حجمها عن 12.5 ملم، ويتضمن فئة تحديد الطاقة 3 وفقاً لمعيار IEC 60898-1 لأقصى سلامة. يمكن تزويد هذا القاطع عبر كابل النحاس أو قضيب الأسنان (الجانب العلوي أو السفلي) أو قضيب الشوكة (الجانب السفلي)، مما يوفر خيارات تركيب مرنة. يتم تجهيز TX3 بمشبك سكة DIN خاص على الجانب السفلي، مما يسمح بالإزالة المستقلة عند بقاء قضيب الشوكة في مكانه. يتضمن حامل ملصق لتحديد الدائرة بوضوح ومؤشر تشغيل/إيقاف مطبوع على المقبض مع خلفيات حمراء وخضراء لتحديد الحالة بسهولة. يتوافق الجهاز مع جميع متطلبات تقييد المواد وقد تم تصميمه مع الوعي البيئي. يمكن تجهيزه بملحقات وإكسسوارات Legrand DX3، ويمكن توصيله بكابلات الألومنيوم باستخدام ملحق طرفي Legrand DX3 المناسب. بفضل بنائه القوي وتصميمه الخالي من الهالوجين وميزات الحماية الشاملة، يعتبر هذا القاطع مثالياً لحماية الدوائس الكهربائية في التركيبات الحديثة.

المميزات الرئيسية

قدرة فصل 10,000 أمبير عند 400 فولت وفقاً لمعيار IEC 60898-1
خاصية قطع منحنى C مع عتبة دائس قصير بين 100 و 200 أمبير (5-10 In)
حماية IP20 آمنة من اللمس تمنع الاتصال بالأجسام الصلبة التي يزيد حجمها عن 12.5 ملم
فئة تحديد الطاقة 3 لأقصى حماية ضد أضرار الدائس القصير
خيارات إمداد مرنة عبر كابل النحاس أو قضيب الأسنان أو قضيب الشوكة
مشبك سكة DIN خاص للإزالة المستقلة دون إزعاج قضيب التوزيع
تحديد واضح للدائرة مع حامل ملصق ومؤشر تشغيل/إيقاف
متوافق مع ملحقات وإكسسوارات Legrand DX3
تصميم خالي من الهالوجين والتصنيع الواعي بالبيئة
مصنف لجهد اسمي 240-415 فولت وتردد 50-60 هرتز

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دائرة حراري مغناطيسي
عدد الأقطاب	3 أقطاب
التيار المقيم	20 أمبير
الجهد المقيم	400 فولت تيار متناوب
جهد العزل المقيم	500 فولت
جهد تحمل الدفعة المقيم	4 كيلو فولت
قدرة الفصل عند 230 فولت	16 كيلو أمبير وفقاً لـ EN 60898
قدرة الفصل عند 400 فولت	10 كيلو أمبير وفقاً لـ EN 60898
خاصية القطع	منحنى C (عتبة دائس قصير 100-200 أمبير)
فئة تحديد التيار	الفئة 3
درجة الحماية	IP20 (آمن من اللمس)
درجة مقاومة التأثير	IK02
نطاق التردد	50-60 هرتز
نطاق الجهد الاسمي	240-415 فولت
العرض	53.1 ملم (3 فسحات معيارية)
الارتفاع	88 ملم
العمق	77.8 ملم (44 ملم عمق مدمج)
طريقة التركيب	تركيب على سكة DIN
نوع التوصيل	طرفية مشدودة، قضيب توزيع وكابل
اتجاه الإمداد	من الأعلى أو الأسفل
اللون	رمادي (RAL 7035)
درجة التلوث	2
نطاق درجة حرارة التخزين	-40°C إلى +70°C
خالي من الهالوجين	نعم
تبديل موصل محايد	لا
التركيب الغائر	نعم
المعدات الإضافية	متوافق مع ملحقات Legrand DX3
مرجع المنتج	404223
رمز EAN	3414970394392
العلامة التجارية	Legrand

اطلب قاطع MCB TX3 ثلاثة أقطاب 20A كيرف C | ليجراند | 404223 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

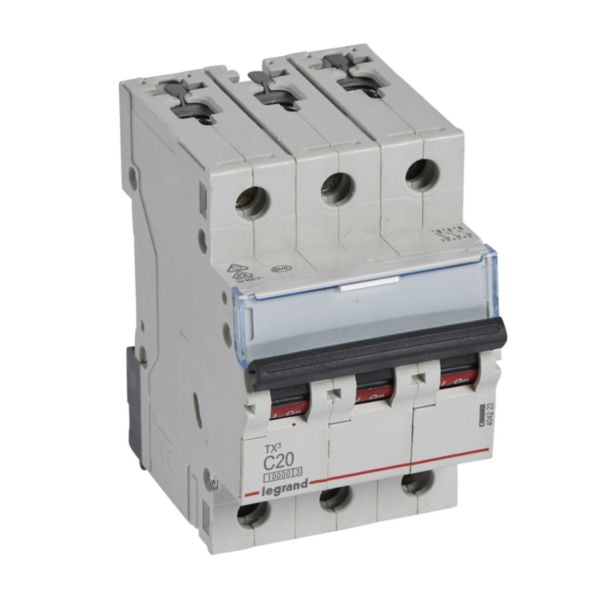

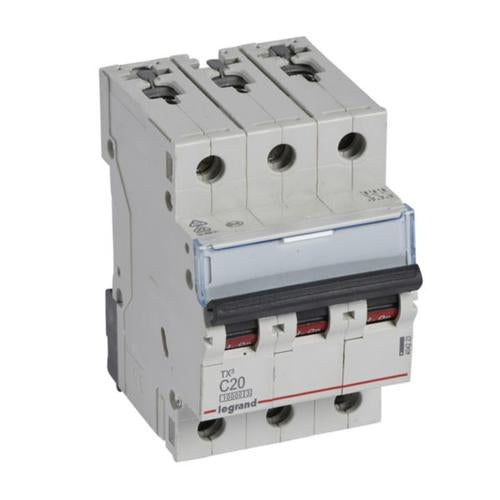

قاطع MCB TX3 ثلاثة أقطاب 20A كيرف C | ليجراند | 404223
