| نوع المنتج |

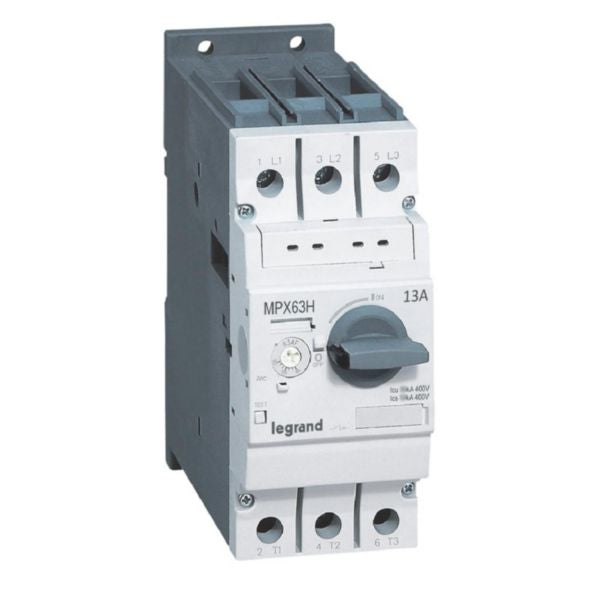

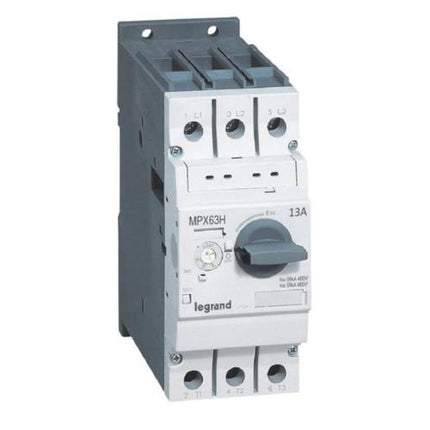

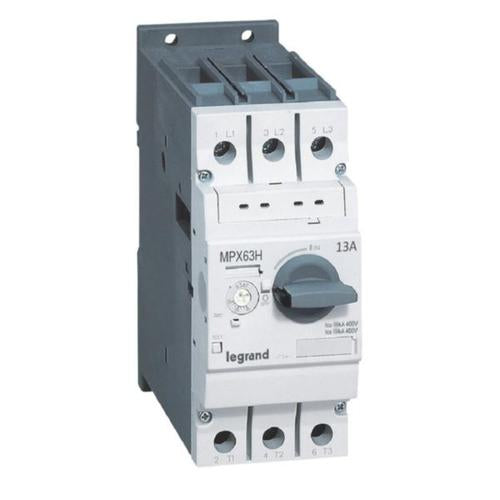

قاطع دارة حماية المحرك (MPCB) |
| العلامة التجارية |
لجراند |
| الموديل |
MPX³ 63H |
| رقم المرجع/SKU |
417361 |
| كود EAN |
3414970396013 |
| عدد الأقطاب |
3 (ثلاثي الطور) |
| التيار المقيم الدائم (Iu) |
13 أمبير |
| نطاق الحماية الحرارية من الحمل الزائد |
9-13 أمبير (قابل للتعديل) |
| إعداد إطلاق الدارة القصيرة |
169 أمبير (غير مؤجل) |
| قدرة القطع المقيمة للدارة القصيرة (Icu) |
100 كيلو أمبير عند 400 فولت/415 فولت تيار متردد |
| قدرة إغلاق الدارة القصيرة المقيمة (Ics) |
100 كيلو أمبير عند 400 فولت/415 فولت تيار متردد |
| نطاق الجهد المقيم |
220-690 فولت تيار متردد |
| قوة التشغيل المقيمة AC-3 عند 230 فولت |
3 كيلووات |
| قوة التشغيل المقيمة AC-3 عند 400 فولت |
5.5 كيلووات |
| فئة حماية المحرك |
حتى 5.5 كيلووات عند 415 فولت محركات ثلاثية الطور |
| الحماية من الحمل الزائد الحراري |
نعم (مدمجة) |
| إطلاق الجهد المنخفض |
نعم (مدمج) |
| التبديل المساعد |
نعم (مدمج) |
| حساس فشل الطور |
لا |
| تقنية الفصل |
مغناطيسي حراري |
| نوع عنصر التحكم |
مقبض دوار (زر التشغيل) |
| بناء الجهاز |
تقنية تثبيت مدمجة ثابتة |
| نوع اتصال الدارة الرئيسية |
مشبك إطار (محطات قفص) |
| سعة حجم الموصل |
0.75 ملم² إلى 35 ملم² / 2 × 0.75 ملم² إلى 25 ملم² |
| طريقة التثبيت |
قضيب DIN بـ 35 ملم (IEC 60715) أو لوحة التثبيت |
| الارتفاع |
140 ملم |
| العرض |
55 ملم |
| العمق |
144.6 ملم |
| درجة الحماية (IP) |
IP20 |
| التوافقية |
متوافق مع ملحقات MPX3 |
| الامتثال البيئي |
متوافق مع RoHS، تصنيع واعي بالبيئة |
| تقييدات المواد |
يتوافق مع متطلبات تقييد المواد |
| الضمان |
ضمان الشركة المصنعة القياسي (راجع شروط ضمان لجراند) |
| التطبيق |
التطبيقات الصناعية والثالثية، حماية المحرك ثلاثي الطور |
| توافق المعايير |
IEC 60715، معايير حماية المحرك ذات الصلة |
