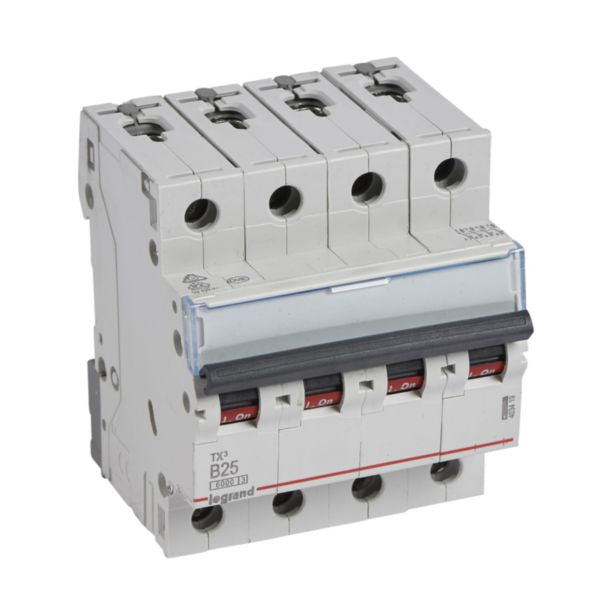

تسوّق قاطع MCB TX3 قدرة قطع 6000A أربعة أقطاب 25A كيرف B | ليجراند | 403419 في العراق بأفضل الأسعار

قاطع دائرة حراري مغناطيسي عالي الأداء رباعي الأقطاب بقدرة قطع 6000A وتيار مقيم 25A وحماية منحنى B وتصنيف IP20 مقاوم للأصابع لحماية موثوقة للتثبيتات الكهربائية.

قاطع الدائرة الكهربائية MCB TX3 6000A من ليجراند هو جهاز حماية عالي الأداء يعمل بنظام مغناطيسي حراري لحماية التثبيتات الكهربائية من الحمل الزائد والدوائس القصيرة. يتميز هذا الجهاز رباعي الأقطاب بتيار مقيم قدره 25A مع خصائص منحنى B، مما يوفر قدرة قطع تبلغ 6000A عند 400V~. يوفر قاطع الدائرة حماية IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم (حماية مقاومة للأصابع) ويتميز بتحديد الطاقة من الفئة 3 وفقاً لمعيار IEC 60898-1. مع مشبك سكة DIN خاص على الجانب السفلي، يسمح هذا المفتاح بإزالة مستقلة حتى عند وجود قضيب التوزيع في مكانه. تم تصميم هذا المنتج لتثبيتات اللوحات السكنية والتجارية الصغيرة، مما يوفر حماية موثوقة مع عتبات تشغيل للدوائس القصيرة بين 75A و125A (منحنى B بين 3 In و5 In). يمكن توفير الجهاز بواسطة كابل نحاسي أو قضيب ذو أسنان (من الأعلى أو الأسفل) أو قضيب تشعب (من الأسفل). يتوافق مع جميع متطلبات تقييد المواد وتم تصميمه من خلال عملية واعية بالبيئة. مزود قاطع الدائرة بحامل علامة لتحديد الدائرة بوضوح ويتميز بمؤشرات التشغيل/الإيقاف المطبوعة على المقبض بخلفيات حمراء وخضراء لتحديد الحالة بسهولة. مع جهد حماية نبضي مقيم بقيمة 4 كيلو فولت وجهد عزل مقيم بقيمة 500 فولت، يعتبر هذا قاطع الدائرة مناسباً للفولتية الاسمية بين 240-415 فولت بتردد 50-60 هرتز. يمكن تجهيز الجهاز بملحقات ومساعدات Legrand DX3، ويمكن توصيله بكابل الألومنيوم باستخدام ملحق طرفي Legrand DX3. يجعل التصميم الخالي من الهالوجين والحجم المدمج (عرض 70.8 ملم، ارتفاع 88 ملم) هذا الخيار مثالياً للتثبيتات الكهربائية الحديثة التي تتطلب حماية وموثوقية قوية.

المميزات الرئيسية

قدرة قطع 6000A وفقاً لمعيار IEC 60898-1 للتثبيتات السكنية
خصائص التشغيل بمنحنى B مع عتبة دائس قصير بين 75A و125A (3 In إلى 5 In)
حماية IP20 مقاومة للأصابع ضد الأجسام الصلبة الأكبر من 12.5 ملم وفقاً لمعيار IEC/EN 60529
تحديد الطاقة من الفئة 3 يوفر أقصى مستوى من تقييد الطاقة المسموحة
مشبك سكة DIN خاص يسمح بالإزالة المستقلة عند وجود قضيب التشعب في مكانه
متوافق مع ملحقات ومساعدات Legrand DX3 لتحسين الوظائف
يمكن الاتصال بكابل الألومنيوم باستخدام ملحق طرفي Legrand DX3
حامل علامة لتحديد الدائرة بوضوح ومؤشر الحالة
مؤشرات التشغيل/الإيقاف بخلفيات حمراء وخضراء لسهولة التعرف على الحالة
البناء الخالي من الهالوجين المصمم من خلال عملية واعية بالبيئة
جهد حماية نبضي مقيم بقيمة 4 كيلو فولت لموثوقية محسنة
مناسب للفولتية الاسمية 240-415 فولت بتردد 50-60 هرتز
خيارات التوريد تشمل كابل نحاسي أو قضيب ذو أسنان أو قضيب تشعب
تصميم مدمج بعرض 70.8 ملم يناسب التثبيتات القياسية على سكة DIN
تبديل متزامن للموصل المحايد لحماية متوازنة

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دائرة حراري مغناطيسي (MCB)
العلامة التجارية	ليجراند
الموديل	TX3
رقم المرجع	403419
كود EAN	3414970387882
عدد الأقطاب	4 أقطاب
التيار المقيم	25 أمبير
خاصية التحرير	منحنى B
قدرة القطع عند 400V	6000 أمبير
قدرة القطع عند 230V	10 كيلو أمبير
الجهد المقيم	400 فولت
نطاق الجهد الاسمي	240-415 فولت
جهد العزل المقيم	500 فولت
جهد حماية النبض المقيم	4 كيلو فولت
نوع الجهد	تيار متردد
التردد	50-60 هرتز
عتبة تشغيل الدائس القصير	75A إلى 125A (منحنى B: 3 In إلى 5 In)
فئة تحديد التيار	الفئة 3
درجة الحماية	IP20
تصنيف قوة التأثير	IK02
درجة التلوث	2
العرض (مسافة معيارية)	4 وحدات
العرض	70.8 ملم
الارتفاع	88 ملم
العمق	77.8 ملم
العمق المدمج	44 ملم
طريقة التركيب	سكة DIN
نوع الاتصال	محطة برغي، قضيب وكابل
اتجاه التوريد	من الأعلى أو الأسفل
موصل محايد	تبديل متزامن
تثبيت غاطس	نعم
اللون	رمادي
رقم RAL	7035
خالي من الهالوجين	نعم
مقاوم للانفجار	لا
معدات إضافية ممكنة	نعم
نطاق درجة حرارة التخزين	-40°C إلى +70°C
مؤشر وضع العلامات الطرفية	لا
مساحة العلامة/سطح المعلومات	نعم
توافق المعايير	IEC 60898-1، IEC/EN 60529

اطلب قاطع MCB TX3 قدرة قطع 6000A أربعة أقطاب 25A كيرف B | ليجراند | 403419 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.
