وصف

تسوّق قاطع MCB TX3 قدرة قطع 6000A أربعة أقطاب 20A كيرف B | ليجراند | 403418 في العراق بأفضل الأسعار

قاطع دائرة Legrand MCB TX3 6000A رباعي الأقطاب 20A منحنى B حراري مغناطيسي مع حماية IP20، مثالي للتركيبات السكنية والتجارية مع تحديد طاقة متقدم وتثبيت DIN rail.
قاطع الدائرة الكهربائي Legrand MCB TX3 6000A هو جهاز حماية حراري مغناطيسي مصمم لحماية تركيبات الأسلاك من الحمل الزائد والدوائر القصيرة بأداء استثنائي. يوفر هذا الجهاز رباعي الأقطاب قدرة قطع تبلغ 6000A عند 400V~، مما يجعله مثاليًا لتطبيقات اللوحات السكنية والتجارية الصغيرة. يتميز قاطع الدائرة بخاصية إطلاق منحنى B مع عتبة إطلاق بين 60A و 100A (3-5 مرات التيار المقنن)، مما يضمن حماية مثلى للأنظمة الكهربائية الحساسة. مع تصنيف السلامة IP20 "آمن من اللمس" وفقًا لمعيار IEC/EN 60529، فإنه يمنع الاتصال العرضي بالأجزاء الحية. الجهاز مجهز بمشبك DIN rail خاص على الجانب السفلي، مما يسمح بإزالة مستقلة حتى عند بقاء قضيب التوزيع في مكانه، ويتضمن حامل علامة لتحديد الدائرة بوضوح. يستوفي قاطع الدائرة المتقدم هذا أعلى المعايير الدولية بما في ذلك IEC 60898-1 للتركيبات المنزلية ويحقق تحديدًا أقصى للطاقة (الفئة 3). يمكن توفيره بواسطة كابل نحاسي أو قضيب توزيع بأسنان (من الأعلى أو الأسفل) أو قضيب توزيع بشوكة (من الأسفل)، مما يوفر خيارات تثبيت مرنة. MCB TX3 متوافق مع ملحقات وإكسسوارات Legrand DX3، ويمكن توصيله بكابل الألومنيوم باستخدام ملحق طرفي Legrand DX3. يتميز الجهاز بمؤشر تشغيل/إيقاف مطبوع على المقبض مع خلفيات حمراء وخضراء لتحديد الحالة بسهولة. تم تصنيعه بوعي بيئي، هذا المنتج يتوافق مع متطلبات تقييد المواد ولا يحتوي على الهالوجين. يعمل بشكل موثوق عبر نطاق تردد 50-60 هرتز مع نطاق جهد اسمي 240-415 فولت. التصميم المضغوط بأبعاد 70.8 ملم عرض و 88 ملم ارتفاع و 77.8 ملم عمق (44 ملم عمق مدمج) يحتل 4 مسافات معيارية فقط على DIN rail، مما يجعله موفرًا للمساحة للوحات المكتظة.

المميزات الرئيسية

  • قدرة قطع 6000A عند 400V مع توافق معيار IEC 60898-1 للتركيبات المنزلية
  • خاصية إطلاق منحنى B مع عتبة إطلاق 60A-100A (3-5 In) لحماية الدائرة المثلى
  • تصنيف السلامة IP20 آمن من اللمس يمنع الاتصال العرضي بالأجزاء الحية
  • فئة تحديد الطاقة 3 للحد الأقصى من تقليل الطاقة المارة وتعزيز السلامة
  • متوافق مع ملحقات وإكسسوارات Legrand DX3 وتوصيلات الكابل الألومنيومي
  • قدرة إزالة DIN rail المستقلة حتى مع قضيب التوزيع المغذى
  • مؤشر حالة تشغيل/إيقاف واضح مع علامات المقبض الملونة بالأحمر والأخضر
  • خيارات إمداد طاقة مرنة: توصيلات كابل نحاسي أو قضيب توزيع بأسنان أو قضيب توزيع بشوكة
  • تصميم خالي من الهالوجين وواعي بيئيًا مع توافق تقييد المواد
  • تصميم عرض 4 وحدات مضغوط (70.8 ملم) لتثبيت لوحة موفر للمساحة

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة حراري مغناطيسي (MCB)
العلامة التجارية Legrand
الموديل TX3
رقم المرجع 403418
رمز EAN 3414970387868
عدد الأقطاب 4 أقطاب (4P)
التيار المقنن 20 A
خاصية الإطلاق منحنى B
قدرة القطع (Icn) عند 400V 6000 A وفقًا لـ EN 60898
قدرة القطع (Icn) عند 230V 10 kA وفقًا لـ EN 60898
الجهد المقنن 400 V AC
نطاق الجهد الاسمي 240-415 V
جهد العزل المقنن (Ui) 500 V
جهد تحمل الدفقة المقنن (Uimp) 4 kV
التردد 50-60 Hz
فئة تحديد التيار 3 (تحديد الطاقة الأقصى)
عتبة الإطلاق 60-100 A (3-5 مرات التيار المقنن)
درجة الحماية (IP) IP20 آمن من اللمس
درجة قوة التأثير (IK) IK02
درجة التلوث 2
العرض 70.8 ملم
الارتفاع 88 ملم
العمق 77.8 ملم
العمق المدمج 44 ملم
عرض المعيار 4 وحدات
طريقة التثبيت DIN Rail
نوع الاتصال طرفية ملولبة، قضيب توزيع وكابل
اتجاه إمداد الكهرباء من الأعلى أو الأسفل
تبديل الموصل المحايد المتزامن نعم
التثبيت الغاطس نعم
اللون رمادي (RAL 7035)
خالي من الهالوجين نعم
نطاق درجة حرارة التخزين -40 إلى +70 °C
معدات إضافية ممكنة نعم - متوافق مع ملحقات Legrand DX3
مقاوم للانفجار لا
توافق المعايير IEC 60898-1, IEC/EN 60529
التوافق البيئي متوافق مع تقييد المواد، تصميم واعي بيئيًا
حامل العلامة نعم - لتحديد الدائرة
مؤشر الحالة مؤشر التشغيل/الإيقاف على المقبض مع خلفيات حمراء وخضراء

اطلب قاطع MCB TX3 قدرة قطع 6000A أربعة أقطاب 20A كيرف B | ليجراند | 403418 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

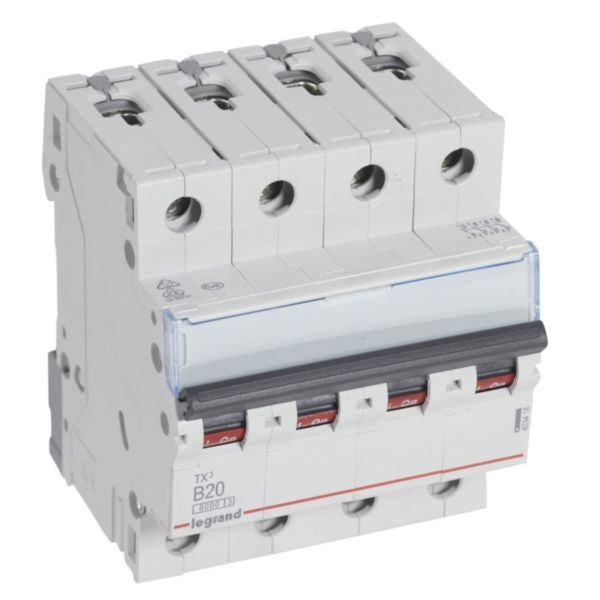

شكل المنتج
