تسوّق قاطع MCB TX3 قدرة قطع 10000A قطبين 50A كيرف C | ليجراند | 404210 في العراق بأفضل الأسعار

قاطع دارة حراري ومغناطيسي احترافي ثنائي القطب بقدرة قطع 10000A وتصنيف 50A وخاصية منحنى C وأمان IP20 وتركيب على سكة DIN لحماية موثوقة للتركيبات الكهربائية.

قاطع الدارة الكهربائي Legrand MCB TX3 هو جهاز حماية حراري ومغناطيسي مصمم لحماية التركيبات الكهربائية من الحمل الزائد والدوائر القصيرة بقدرة قطع استثنائية تبلغ 10000A وفقاً لمعيار IEC60898-1. يتميز هذا الجهاز ثنائي القطب بتصنيف 50A وخاصية منحنى C، مما يجعله مثالياً للتطبيقات العامة في التركيبات السكنية والتجارية الصغيرة. يوفر قاطع الدارة التحكم الموثوق والعزل الآمن للتركيب مع تصنيف أمان IP20 المقاوم للأصابع، مما يضمن الحماية من الاتصال العرضي بالأجزاء الحية. تم تصميم نموذج MCB TX3 هذا للتركيب على سكة DIN ويوفر تحديداً أقصى للطاقة مع قدرة تحديد التيار من الفئة 3. يمكن تغذية الجهاز بواسطة كابل نحاسي أو قضيب أسنان (من الأعلى أو الأسفل) أو قضيب شوكة (من الأسفل)، مما يوفر خيارات تركيب مرنة. يتم تجهيز الوحدة بمشبك سكة DIN خاص على الجانب السفلي، مما يسمح بالإزالة المستقلة حتى عند وجود قضيب الشوكة الذي يغذي الصف في مكانه. تتضمن الوحدة حامل علامة لتحديد الدارة بوضوح وتتضمن إشارة تشغيل/إيقاف مطبوعة على المقبض بخلفيات حمراء وخضراء لتحديد الحالة بسهولة. يمتثل قاطع الدارة TX3 لجميع متطلبات تقييد المواد وتم تصميمه باتباع عمليات واعية بيئياً. يمكن تجهيزه بملحقات وإكسسوارات Legrand DX3، ويمكن توصيله بكابل الألومنيوم باستخدام ملحق طرفي Legrand DX3 المناسب. بجهد تصنيفي 400V وجهد عزل مقنن 500V وجهد تحمل الضربة 4kV، يوفر قاطع الدارة هذا حماية وموثوقية من الدرجة الاحترافية للتركيبات الكهربائية الحديثة.

المميزات الرئيسية

قدرة قطع 10000A وفقاً لمعيار IEC 60898-1 للتركيبات المنزلية
تكوين ثنائي القطب بتيار مقنن 50A وخاصية قطع منحنى C (5In إلى 10In)
حماية أمان IP20 مقاومة للأصابع ضد الأجسام الصلبة الأكبر من 12.5 ملم
فئة تحديد الطاقة 3 لتحديد أقصى للطاقة المرسلة
تركيب على سكة DIN مع مشبك خاص على الجانب السفلي للإزالة المستقلة
متوافق مع خيارات التغذية بالكابل النحاسي والقضيب الأسنان والقضيب الشوكة
حامل علامة واضح وإشارة تشغيل/إيقاف لتحديد الدارة بسهولة
جهد مقنن 400V مع جهد عزل 500V وجهد تحمل ضربة 4kV
يمكن تجهيزه بملحقات وإكسسوارات Legrand DX3
تصميم واعي بيئياً متوافق مع متطلبات تقييد المواد

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دارة حراري ومغناطيسي
الموديل	MCB TX3
عدد الأقطاب	قطبان (2P)
التيار المقنن	50 A
الجهد المقنن	400 V AC
جهد العزل المقنن (Ui)	500 V
جهد تحمل الضربة المقنن (Uimp)	4 kV
قدرة القطع (Icn) عند 230V	16 kA وفقاً لمعيار EN 60898
قدرة القطع (Icn) عند 400V	10 kA وفقاً لمعيار EN 60898
خاصية الإطلاق	منحنى C (عتبة دائرة قصيرة من 5In إلى 10In)
فئة تحديد التيار	الفئة 3
نطاق التردد	50-60 Hz
درجة الحماية (IP)	IP20
درجة قوة التأثير (IK)	IK02
العمق المدمج	44 ملم
العرض بالوحدات المعيارية	وحدتان
العرض	35.4 ملم
الارتفاع	88 ملم
العمق	77.8 ملم
اللون	رمادي (RAL 7035)
طريقة التركيب	تركيب على سكة DIN
نوع الاتصال	طرفية مسننة، قضيب وكابل
اتجاه الإمداد	من الأعلى أو الأسفل
درجة التلوث	2
نطاق درجة حرارة التخزين	-40°C إلى +70°C
نطاق الجهد المقنن	240-415 V
خالي من الهالوجين	نعم
التركيب المدمج	نعم
تبديل موصل محايد متزامن	لا
المعدات الإضافية ممكنة	نعم
رقم المرجع	404210
رمز EAN	3414970394170

اطلب قاطع MCB TX3 قدرة قطع 10000A قطبين 50A كيرف C | ليجراند | 404210 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

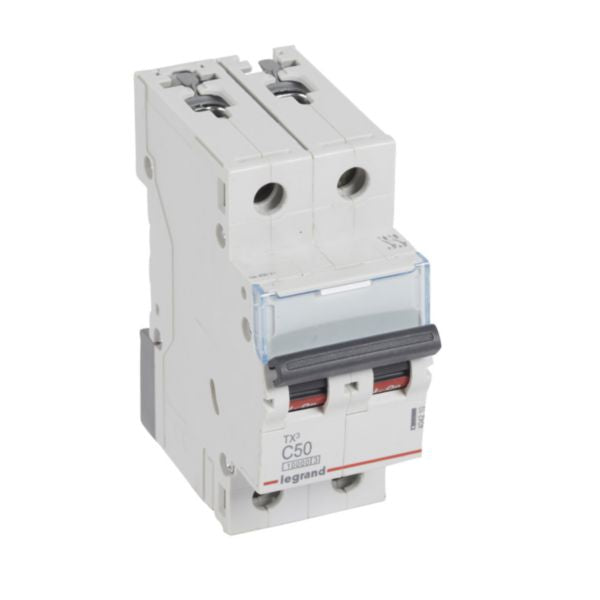

قاطع MCB TX3 قدرة قطع 10000A قطبين 50A كيرف C | ليجراند | 404210
