وصف

تسوّق قاطع MCB DX3 قدرة قطع 6000A قطبين 40A كيرف B | ليجراند | 407513 في العراق بأفضل الأسعار

قاطع دائرة مغناطيسي حراري احترافي بحماية ثنائية القطب 40A منحنى B، سعة قطع 6kA، تصميم آمن من الأصابع IP20، وتحديد الطاقة من الفئة 3 للتركيبات السكنية والتجارية.

قاطع الدائرة الكهربائية MCB DX3 6000A من ليجراند هو جهاز حماية عالي الأداء مصمم لحماية التركيبات الكهربائية السكنية والتجارية الصغيرة من الأحمال الزائدة والدوائس القصيرة. يتميز هذا الجهاز ثنائي القطب بتيار مقنن 40A مع خصائص منحنى B، مما يوفر سعة قطع 6kA وفقاً لمعيار IEC 60898-1 للتركيبات السكنية. عتبة الرحلة في حالة الدائرة القصيرة معايرة بدقة بين 120A و200A (منحنى B بين 3 In و 5 In)، مما يضمن الحماية المثلى للدوائر الكهربائية الحرجة. مع حماية IP20 الآمنة من الأصابع وتحديد الطاقة من الفئة 3، يوفر هذا القاطع معايير سلامة متفوقة وأداء موثوق. يمكن تغذية الجهاز بواسطة كابل نحاسي أو قضيب الأسنان (من الجانب العلوي أو السفلي) أو قضيب الشوكة (من الجانب السفلي) أو قضيب الإدراج Legrand HX3 (من الجانب العلوي)، مما يوفر أقصى مرونة في التثبيت. يجعل تصميمه المدمج بعمق مدمج 44 مم وعرض 35.4 مم مثالياً للتركيبات في الألواح المحدودة المساحة. مزود القاطع بمشابك قضيب DIN التي تسمح بإزالة مستقلة بينما يبقى قضيب الأسنان في مكانه. هذا المنتج الواعي بيئياً يتوافق مع متطلبات تقييد المواد وخالي من الهالوجين. يتميز بحامل ملصق مناسب لتحديد الدوائر وإشارة ON/OFF مطبوعة على المقبض بخلفيات حمراء وخضراء لسهولة رؤية الحالة. يعمل الجهاز بموثوقية في درجات حرارة محيطة تتراوح من -25 درجة مئوية إلى 70 درجة مئوية ويدعم مقاطع موصلة من 1.5 إلى 35 مم² للكابلات الصلبة و 1.5 إلى 25 مم² للموصلات متعددة الأسلاك. متوافق مع ملحقات Legrand DX3 وملحقات RCD الإضافية والعديد من الملحقات الأخرى، هذا القاطع هو الخيار المثالي للتركيبات الكهربائية الحديثة.

المميزات الرئيسية

حماية مغناطيسية حرارية بتيار مقنن 40A وخصائص منحنى B (عتبة دائرة قصيرة 120A-200A)
سعة قطع 6kA وفقاً لمعيار IEC 60898-1 مع تحديد الطاقة من الفئة 3 لأقصى حماية للدائرة
حماية IP20 آمنة من الأصابع تمنع الاتصال بالأجسام الصلبة الأكبر من 12.5 ملم
خيارات إمداد مرنة: كابل نحاسي أو قضيب أسنان أو قضيب شوكة أو قضيب إدراج Legrand HX3 متوافق
مثبت على قضيب DIN مع إمكانية إزالة مستقلة وحامل ملصق مدمج لتحديد الدائرة
تصميم واعي بيئياً: خالي من الهالوجين وموافق لـ RoHS ومصمم للتصنيع المستدام
متوافق مع ملحقات Legrand DX3 وملحقات RCD الإضافية للحصول على وظائف محسنة
نطاق درجة حرارة تشغيل واسع: -25 درجة مئوية إلى 70 درجة مئوية مع دعم مقاطع موصلة من 1.5 إلى 35 ملم²
مؤشر ON/OFF واضح مع مقبض ملون بشكل مشفر أحمر وأخضر لسهولة رؤية الحالة
جهد مقنن 400 فولت تيار متردد مع جهد تحمل نبضة 4 كيلو فولت وتصنيف درجة تلوث 2

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دائرة مغناطيسي حراري (MCB)
عدد الأقطاب	قطبان (2P)
التيار المقنن	40 أمبير
خصائص الإطلاق	منحنى B (3-5 In)
الجهد المقنن	400 فولت تيار متردد
جهد العزل المقنن	500 فولت
جهد تحمل النبضة	4 كيلو فولت
سعة القطع (Icn)	6 كيلو أمبير عند 400 فولت (IEC 60898-1)
سعة القطع (Icu)	10 كيلو أمبير عند 400 فولت (IEC 60947-2)
فئة تحديد التيار	الفئة 3
التردد	50-60 هرتز
درجة الحماية	IP20 (آمن من الأصابع)
درجة قوة التأثير	IK02
العمق المدمج	44 ملم
العرض	35.4 ملم
الارتفاع	94.8 ملم
العمق الكلي	77.8 ملم
العرض بالمسافات المعيارية	وحدتان
نوع الاتصال	محطة ملولبة
مقطع الموصل القابل للتوصيل (صلب)	1.5-35 ملم²
مقطع الموصل القابل للتوصيل (متعدد الأسلاك)	1.5-25 ملم²
طريقة التثبيت	قضيب DIN
اتجاه الإمداد	من الأعلى أو الأسفل
نطاق درجة الحرارة التشغيلية	-25 إلى 70 درجة مئوية
نطاق درجة حرارة التخزين	-40 إلى 70 درجة مئوية
درجة التلوث	2
اللون	رمادي (RAL 7035)
خالي من الهالوجين	نعم
إمكانية المعدات الإضافية	نعم (ملحقات وملحقات RCD والاكسسوارات)
التثبيت المدمج	نعم
تبديل الموصل المحايد	لا
مقاوم للانفجار	لا
مساحة الملصق	نعم
بصمة الكربون (التصنيع)	1.779 كيلو جرام CO2 مكافئ
رقم المرجع	407513
رمز EAN	3245064075138

اطلب قاطع MCB DX3 قدرة قطع 6000A قطبين 40A كيرف B | ليجراند | 407513 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

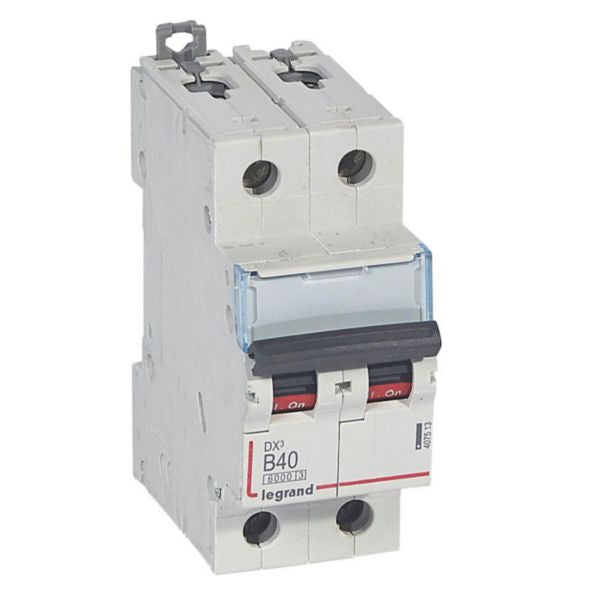

قاطع MCB DX3 قدرة قطع 6000A قطبين 40A كيرف B | ليجراند | 407513
