وصف

تسوّق قاطع MCB DX3 قدرة قطع 6kA أربعة أقطاب 32A كيرف B | ليجراند | 407627 في العراق بأفضل الأسعار

قاطع دارة Legrand DX3 رباعي الأقطاب 32A حراري مغناطيسي بقدرة فصل 6kA وخاصية منحنى B وحماية متقدمة للتطبيقات السكنية والتجارية.

قاطع الدارة الحراري المغناطيسي Legrand DX3 موديل 407627 مصمم خصيصاً لحماية تركيبات الأسلاك من الحمل الزائد والدوائس القصيرة. بتكوين رباعي الأقطاب وتيار مقنن 32A وجهد 400V AC، يوفر هذا الجهاز حماية موثوقة للتطبيقات السكنية والتجارية الصغيرة. خاصية منحنى B تضمن أداء فصل محسّنة بين 3 و 5 أضعاف التيار المقنن، مما يجعله مثالياً للدوائر العامة ذات الأحمال المعيارية. يتميز هذا القاطع بقدرة فصل 6kA وفقاً لمعيار IEC 60898-1 للتطبيقات السكنية، مع قدرة فصل محسّنة تبلغ 10kA عند 400V وفقاً لمعيار IEC 60947-2. الجهاز مزود بمشابك قضيب DIN لتثبيت آمن، مما يسمح بإزالة مستقلة دون إزعاج قضيب التوصيل. بتصنيف حماية IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم، يلبي معايير السلامة المضادة للأصابع. يمكن توصيل الجهاز عبر كابل نحاسي أو قضيب توصيل أو قضيب شوكة أو قضيب توصيل Legrand HX3. يدمج قاطع DX3 تقنية تحديد الطاقة من الفئة 3 المتقدمة لتقليل الطاقة المرسلة أثناء أحداث الدوائس القصيرة. يمكن تجهيزه بملحقات Legrand DX3 وأجهزة إضافية RCD وملحقات مختلفة لتحسين الوظيفة. يتوافق الجهاز مع جميع متطلبات تقييد المواد وتم تصنيعه باستخدام عمليات واعية بيئياً. مع حامل تسمية مدمج لتعريف الدارة وإشارة ON/OFF واضحة على المقبض، يضمن هذا القاطع تشغيلاً آمناً وموثوقاً وصيانة سهلة.

المميزات الرئيسية

تكوين رباعي الأقطاب بتيار مقنن 32A عند 400V AC لحماية شاملة للدارة
خاصية منحنى B بعتبة فصل بين 96A و 160A (3-5 أضعاف التيار المقنن) للأداء الأمثل
قدرة فصل 6kA وفقاً لمعيار IEC 60898-1 مع قدرة محسّنة 10kA عند 400V وفقاً لمعيار IEC 60947-2
تقنية تحديد الطاقة من الفئة 3 لتقليل الطاقة المرسلة أثناء أحداث الدوائس القصيرة
حماية IP20 مضادة للأصابع ضد الأجسام الصلبة الأكبر من 12.5 ملم مع تثبيت قضيب DIN
متوافق مع ملحقات Legrand DX3 وأجهزة إضافية RCD وملحقات شاملة
مشابك قضيب DIN مزدوجة للإزالة المستقلة دون إزعاج توصيلات قضيب التوصيل
حامل تسمية مدمج وإشارة ON/OFF واضحة لتعريف الدارة بسهولة ومراقبة الحالة
يدعم أنواع توصيل متعددة بما في ذلك كابل نحاسي وقضيب توصيل وقضيب شوكة وقضيب توصيل HX3
تصميم واعٍ بيئياً متوافق مع متطلبات تقييد المواد وتوجيه RoHS

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دارة حراري مغناطيسي (MCB)
العلامة التجارية	Legrand
سلسلة النموذج	DX3
رقم المرجع	407627
كود EAN	3245064076272
عدد الأقطاب	4 أقطاب (4P)
التيار المقنن	32 A
الجهد المقنن	400 V AC
جهد العزل المقنن	500 V
جهد تحمل الاندفاع المقنن	4 kV
نوع الجهد	AC (تيار متناوب)
نطاق التردد	50-60 Hz
قدرة الفصل (Icn)	6 kA عند 400V وفقاً لمعيار IEC 60898-1
قدرة الفصل (Icu)	10 kA عند 400V وفقاً لمعيار IEC 60947-2، 25 kA عند 230V وفقاً لمعيار IEC 60947-2
خاصية الإطلاق	منحنى B (3-5 أضعاف التيار المقنن)
عتبة الفصل	96A إلى 160A للدارس القصيرة (منحنى B بين 3 In و 5 In)
فئة تحديد التيار	الفئة 3 (تحديد طاقة أقصى)
درجة الحماية	IP20 (مضاد للأصابع ضد الأجسام الصلبة > 12.5 ملم)
درجة قوة التأثير	IK02
العمق المدمج	44 ملم
العرض (المسافة المعيارية)	4 وحدات
العرض	70.8 ملم
الارتفاع	94.8 ملم
العمق	77.8 ملم
اللون	رمادي (RAL 7035)
قطاع الموصل القابل للتوصيل (متعدد الأسلاك)	1.5-25 ملم²
قطاع الموصل القابل للتوصيل (أحادي الخيط)	1.5-35 ملم²
نوع التوصيل	محطة برغي
اتجاه التوريد الكهربائي	من الأعلى أو الأسفل
طريقة التثبيت	قضيب DIN
التثبيت المغطس	نعم
التبديل المتزامن للموصل المحايد	نعم
درجة التلوث	2
المعدات الإضافية الممكنة	نعم (ملحقات DX3، وحدات إضافية RCD، ملحقات)
درجة الحرارة المحيطة (التشغيل)	-25 إلى +70 °C
درجة حرارة التخزين	-40 إلى +70 °C
خالي من الهالوجين	نعم
مضاد للانفجار	لا
مساحة التسمية/سطح المعلومات	نعم
بصمة الكربون (مرحلة التصنيع A1-A3)	3.595 كجم CO₂ eq.
معايير الامتثال	IEC 60898-1، IEC 60947-2، IEC/EN 60529، توجيه RoHS، إعلان REACH
خيارات الإمداد	كابل نحاسي، قضيب توصيل (أعلى/أسفل)، قضيب شوكة (أسفل)، قضيب توصيل Legrand HX3 (أعلى)
متوافق مع كابل الألومنيوم	نعم (مع ملحق محطة رقم 4 063 10)

اطلب قاطع MCB DX3 قدرة قطع 6kA أربعة أقطاب 32A كيرف B | ليجراند | 407627 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

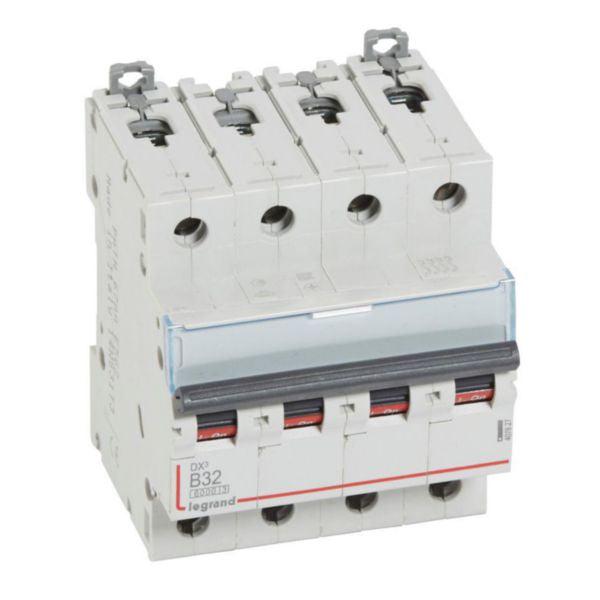

قاطع MCB DX3 قدرة قطع 6kA أربعة أقطاب 32A كيرف B | ليجراند | 407627
