وصف

تسوّق قاطع MCB DX3 قدرة قطع 10kA أربعة أقطاب 20 أمبير كيرف C | ليجراند | 409337 في العراق بأفضل الأسعار

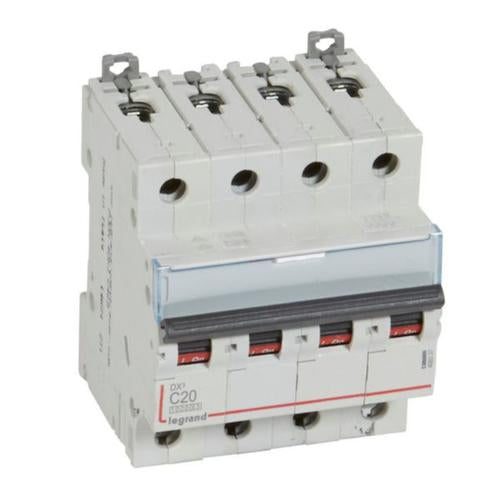

قاطع دائرة حراري مغناطيسي Legrand DX3 برباعي أقطاب، تصنيف 20A، خاصية منحنى C، وقدرة قطع 10kA. يوفر حماية IP20 وتثبيت DIN rail ويتوافق مع معيار IEC 60898-1 لحماية النظام الكهربائي الموثوقة.
قاطع الدائرة الكهربائية Legrand DX3 MCB هو قاطع دائرة حراري مغناطيسي مصمم لحماية تركيبات الأسلاك من الحمل الزائد والدوائس القصيرة. مع تكوين رباعي الأقطاب، تيار مقنن 20A، وخاصية منحنى C، يوفر هذا الجهاز قدرة قطع تبلغ 10kA عند 400V. يتميز قاطع الدائرة بحماية أمان IP20 (مقاوم للأجسام الصلبة الأكبر من 12.5 ملم) وهو متوافق مع معيار IEC 60898-1 للتركيبات السكنية. يتراوح عتبة الرحلة في حالة الدائرة القصيرة بين 100A و 200A (منحنى C بين 5 In و 10 In)، مما يوفر حماية موثوقة للأنظمة الكهربائية. تم تجهيز قاطع الدائرة هذا بمشابك DIN rail اثنتين (أعلى وأسفل) مما يسمح بإزالة مستقلة بينما يبقى busbar prong الذي يزود الصف في مكانه. يمكن تزويده بكابل نحاسي أو busbar prong أو busbar fork أو Legrand HX3 plug busbar. يتضمن الجهاز حامل تسمية لتحديد الدائرة بوضوح ومؤشر ON/OFF مطبوع على المقبض برقعات حمراء وخضراء لتحديد الحالة بسهولة. يحقق تحديد طاقة أقصى (الفئة 3 وفقاً لمعيار IEC 60898-1) ويمكن تجهيزه بملحقات Legrand DX3 ووحدات RCD الإضافية والملحقات. تم بناء قاطع الدائرة بمواد خالية من الهالوجين وتم تصميمه في عملية واعية بالبيئة، متوافقة مع متطلبات تقييد المواد. مع عمق مدمج 44 ملم وأبعاد 70.8 ملم عرض × 94.8 ملم ارتفاع × 77.8 ملم عمق، يحتل 4 مسافات معيارية على DIN rail. يعمل الجهاز بترددات 50-60 هرتز ويحافظ على الأداء عبر درجات الحرارة المحيطة من -25 درجة مئوية إلى 70 درجة مئوية. يجب إجراء التثبيت بواسطة فني كهربائي مؤهل وفقاً لقواعد التثبيت المحلية.

المميزات الرئيسية

  • حماية حرارية مغناطيسية ضد الحمل الزائد والدوائس القصيرة مع خاصية منحنى C (نطاق رحلة 5-10 In)
  • قدرة قطع 10kA عند 400V وفقاً لمعيار IEC 60898-1 للتركيبات السكنية
  • تصنيف أمان IP20 - مقاوم للأجسام الصلبة الأكبر من 12.5 ملم مع تحديد طاقة أقصى (الفئة 3)
  • تكوين رباعي الأقطاب مع التبديل المتزامن لموصل محايد لعزل وتحكم كامل بالدائرة
  • مثبت على DIN rail مع مشابك علوية وسفلية مستقلة تسمح بالإزالة دون إزعاج إمداد busbar
  • متوافق مع كابل نحاسي وbusbar prong وbusbar fork وLegrand HX3 plug busbar
  • حامل تسمية لتحديد الدائرة بوضوح مع مؤشر ON/OFF على المقبض (خلفيات حمراء/خضراء)
  • قابل للتوصيل بكابل الألومنيوم مع ملحق طرفي اختياري لخيارات تثبيت متعددة
  • يمكن تجهيزه بملحقات Legrand DX3 ووحدات RCD الإضافية والملحقات لوظائف موسعة
  • بناء خالي من الهالوجين مصمم في عملية واعية بالبيئة مع امتثال لمتطلبات تقييد المواد

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة صغير (MCB) - حراري مغناطيسي
عدد الأقطاب 4 أقطاب (4P)
التيار المقنن 20 أمبير (A)
خاصية الإفراج منحنى C (نطاق رحلة 5-10 In)
الجهد المقنن 400 فولت (V) تيار متناوب
جهد العزل المقنن 500 فولت (Ui)
جهد تحمل الدفعة المقنن 4 كيلو فولت (Uimp)
قدرة القطع عند 230V 16 كيلو أمبير (Icn وفقاً لـ EN 60898)
قدرة القطع عند 400V 10 كيلو أمبير (Icn وفقاً لـ EN 60898)
قدرة القطع النهائية عند 230V 32 كيلو أمبير (Icu وفقاً لـ IEC 60947-2)
قدرة القطع النهائية عند 400V 16 كيلو أمبير (Icu وفقاً لـ IEC 60947-2)
نطاق التردد 50-60 هرتز
فئة تحديد التيار الفئة 3 (تحديد طاقة أقصى)
درجة الحماية (IP) IP20 (مقاوم للأجسام الصلبة > 12.5 ملم)
درجة قوة التأثير IK02
العمق المدمج 44 ملم
العرض 70.8 ملم
الارتفاع 94.8 ملم
العمق الكلي 77.8 ملم
العرض المعياري 4 مسافات معيارية على DIN rail
مقطع الموصل القابل للتوصيل (متعدد الأسلاك) 1.5-25 ملم²
مقطع الموصل القابل للتوصيل (نواة صلبة) 1.5-35 ملم²
نوع الاتصال طرفية مسننة
اتجاه الإمداد من الأعلى أو الأسفل
طريقة التركيب DIN rail مع مشابك علوية وسفلية مستقلة
التبديل المتزامن نعم - موصل محايد يتم تبديله بشكل متزامن
نطاق درجة الحرارة التشغيلية -25°C إلى +70°C
نطاق درجة حرارة التخزين -40°C إلى +70°C
درجة التلوث 2
اللون رمادي (RAL 7035)
خالي من الهالوجين نعم
المعدات الإضافية الممكنة نعم - متوافق مع ملحقات Legrand DX3 ووحدات RCD الإضافية والملحقات
التثبيت المدمج نعم
مقاوم للانفجار لا
مساحة التسمية نعم - حامل تسمية مدرج
رقم المرجع 409337
رمز EAN 3245064093378
المعايير المعمول بها IEC 60898-1, IEC/EN 60529, IEC 60947-2
بصمة الكربون (التصنيع) 3.704 كيلوغرام CO₂ مكافئ

اطلب قاطع MCB DX3 قدرة قطع 10kA أربعة أقطاب 20 أمبير كيرف C | ليجراند | 409337 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.
