تسوّق قاطع MCB DX3 قدرة قطع 10kA أربعة أقطاب 20A كيرف B | ليجراند | 409066 في العراق بأفضل الأسعار

قاطع دارة Legrand DX3 حراري مغناطيسي برباعي أقطاب، تيار مقنن 20A، منحنى إطلاق B، سعة كسر 10kA، حماية IP20 آمنة، وتركيب على قضيب DIN للتطبيقات السكنية والتجارية.

قاطع الدارة الكهربائي Legrand DX3 موديل 409066 هو جهاز حماية حراري مغناطيسي مصمم لحماية التركيبات الكهربائية من الأحمال الزائدة والدوائس القصيرة. يتميز هذا الجهاز رباعي الأقطاب بتصنيف تيار 20A مع خاصية إطلاق منحنى B وسعة كسر 10kA عند 400V~. يتضمن قاطع الدارة حماية IP20 آمنة ضد الأجسام الصلبة، مما يضمن السلامة في تطبيقات اللوحات السكنية والتجارية الصغيرة. مع إمكانية التركيب على قضيب DIN والتوصيلات الطرفية الملولبة، يستوعب الموصلات متعددة الخيوط من 1.5-25mm² والموصلات أحادية النواة من 1.5-35mm². يعمل الجهاز بكفاءة عبر نطاق تردد 50-60Hz بجهد مقنن 400V وجهد عزل 500V. تم تجهيز هذا قاطع الدارة بميزات أمان متقدمة بما في ذلك فئة تحديد الطاقة 3 وفقاً لمعيار IEC 60898-1، مما يوفر تحديد أقصى للطاقة المار. يعمل عتبة الإطلاق بمنحنى B بين 60A و100A (3 In إلى 5 In)، مما يجعله مثالياً لحماية الدوائر الكهربائية العامة. يمكن توصيل الجهاز عبر كابل نحاسي أو قضيب متشعب أو قضيب شوكي أو قضيب توصيل Legrand HX3، مما يوفر خيارات تركيب مرنة. يتميز بحامل ملصق مريح لتحديد الدوائر وإشارة واضحة للتشغيل/الإيقاف على المقبض مع خلفيات حمراء وخضراء لسهولة التعرف على الحالة. قاطع الدارة DX3 متوافق تماماً مع ملحقات Legrand DX3 ووحدات RCD الإضافية والعديد من الملحقات الأخرى، مما يسمح بتوسع النظام وتخصيصه. تم بناؤه باستخدام مواد خالية من الهالوجين ومصمم من خلال عملية واعية بيئياً، هذا المنتج يتوافق مع متطلبات تقييد المواد. يحافظ الجهاز على أداء أمثل عبر درجات الحرارة المحيطة من -25°C إلى 70°C ودرجات تخزين من -40°C إلى 70°C، مما يدل على موثوقيته في ظروف بيئية متنوعة.

المميزات الرئيسية

حماية حرارية مغناطيسية رباعية الأقطاب بتيار مقنن 20A وخاصية إطلاق منحنى B
سعة كسر 10kA عند 400V~ مع فئة تحديد طاقة 3 وفقاً لمعيار IEC 60898-1
تصميم IP20 آمن ضد الأجسام الصلبة الأكبر من 12.5 ملم
تركيب على قضيب DIN مع مشابك مزدوجة تسمح بالإزالة المستقلة دون إزعاج القضيب الموصل
متوافق مع ملحقات Legrand DX3 ووحدات RCD الإضافية وخيارات الملحقات المتعددة
خيارات إمداد مرنة بما في ذلك الكابل النحاسي والقضيب المتشعب والقضيب الشوكي وقضيب توصيل HX3
إشارة واضحة للتشغيل/الإيقاف مع خلفيات حمراء وخضراء لسهولة التعرف على الحالة
يستوعب الموصلات متعددة الخيوط 1.5-25mm² والموصلات أحادية النواة 1.5-35mm²
بناء خالي من الهالوجين مع عملية تصميم واعية بيئياً
يعمل بموثوقية عبر نطاق درجة حرارة محيطة من -25°C إلى 70°C

المواصفات الفنية

الخاصية	القيمة
رقم المرجع	409066
رمز EAN	3245064090667
العلامة التجارية	Legrand
سلسلة المنتج	DX³
النوع	قاطع دارة حراري مغناطيسي (MCB)
عدد الأقطاب	4 (4P)
التيار المقنن	20 A
خاصية الإطلاق	منحنى B (3 In إلى 5 In)
الجهد المقنن	400 V AC
جهد العزل المقنن	500 V
جهد تحمل الدفقة المقنن	4 kV
سعة الكسر عند 230V	16 kA
سعة الكسر عند 400V	10 kA
سعة الكسر النهائية عند 230V	32 kA
سعة الكسر النهائية عند 400V	16 kA
فئة تحديد الطاقة	الفئة 3
نطاق التردد	50-60 Hz
درجة الحماية	IP20
تصنيف قوة التأثير	IK02
العرض في المسافات المعيارية	4
العرض	70.8 ملم
الارتفاع	94.8 ملم
العمق	77.8 ملم
العمق المدمج	44 ملم
مقطع الموصل متعدد الخيوط	1.5-25 mm²
مقطع الموصل أحادي النواة	1.5-35 mm²
نوع التوصيل	طرفية ملولبة
طريقة التركيب	قضيب DIN
اتجاه الإمداد	من الأعلى أو الأسفل
اللون	رمادي
رقم RAL	7035
نطاق درجة الحرارة المحيطة	-25 إلى 70 °C
نطاق درجة حرارة التخزين	-40 إلى 70 °C
درجة التلوث	2
خالي من الهالوجين	نعم
التثبيت المدمج	نعم
تبديل الموصل المحايد المتزامن	نعم
المعدات الإضافية ممكنة	نعم
مقاوم للانفجار	لا
مساحة الملصق/سطح المعلومات	نعم
البصمة الكربونية (مرحلة التصنيع)	3.706 كيلوجرام CO₂ مكافئ
معايير الامتثال	IEC 60898-1, IEC/EN 60529, IEC 60947-2, RoHS, REACH

اطلب قاطع MCB DX3 قدرة قطع 10kA أربعة أقطاب 20A كيرف B | ليجراند | 409066 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

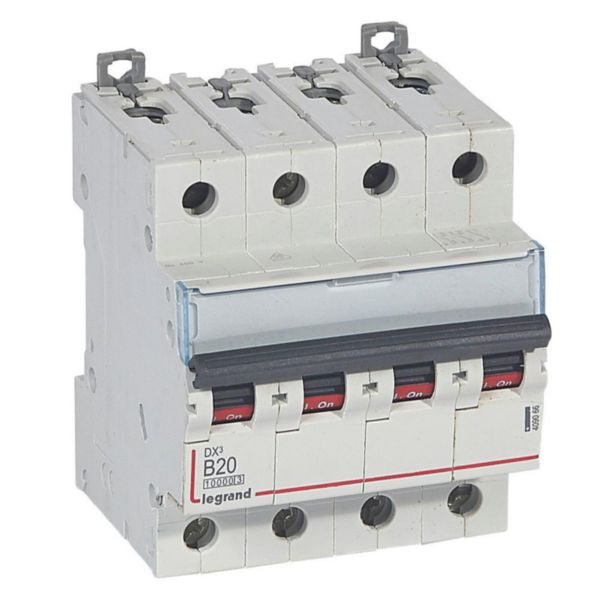

قاطع MCB DX3 قدرة قطع 10kA أربعة أقطاب 20A كيرف B | ليجراند | 409066
