وصف

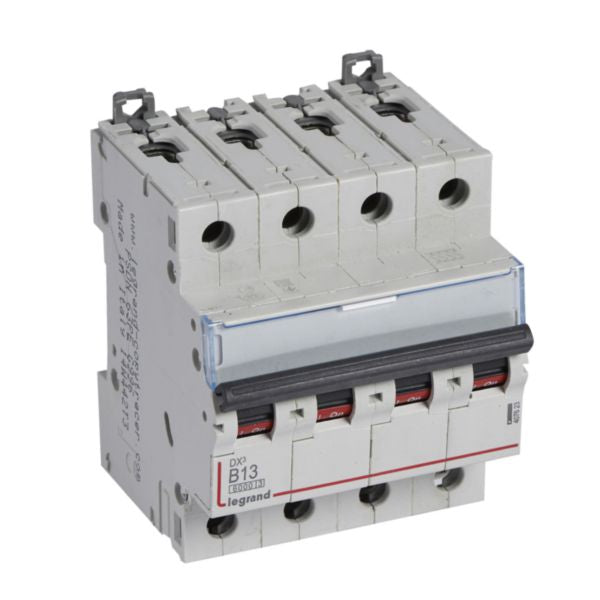

تسوّق قاطع MCB DX3 أربعة أقطاب 13A كيرف B | ليجراند | 407623 في العراق بأفضل الأسعار

قاطع دائرة حراري-مغناطيسي رباعي الأقطاب بقوة 13A ومنحنى B وقدرة فصل 6kA/10kA وحماية IP20 وتوافق كامل مع DX³ لحماية التركيب الكهربائي الموثوقة.

قاطع الدائرة الكهربائية ليجراند MCB DX3 6000A هو جهاز حماية حراري-مغناطيسي مصمم خصيصاً لحماية وعزل التركيبات الكهربائية ضد الأحمال الزائدة والقصور. هذا الجهاز رباعي الأقطاب يعمل بقوة 13A مع خاصية منحنى B ويوفر إمدادات بـ 400V~ مع قدرة فصل 6kA/10kA. يتوافق قاطع الدائرة بالكامل مع مساعدات DX³ ووحدات RCD الإضافية، مما يجعله حلاً مثالياً للتركيبات الكهربائية السكنية والتجارية الصغيرة. يتميز بتقنية تحديد التيار المتقدمة (الفئة 3) التي تقلل من الطاقة المسموحة أثناء ظروف الخلل، مما يضمن الحماية القصوى للمعدات والأفراد المتصلين. تم تصميم قاطع التيار هذا مع مشابك قضبان DIN مزدوجة موضوعة على الجانب العلوي والسفلي، مما يسمح بإزالة مستقلة بينما يبقى قضيب الأسنان في مكانه. الجهاز محمي ضد الأجسام الصلبة الأكبر من 12.5 مم (مقاوم للأصابع) بتصنيف IP20 وفقاً لمعيار IEC/EN 60529. يمكن توفيره من خلال طرق اتصال متعددة بما في ذلك كابل النحاس وقضيب الأسنان والقضيب الشوكي أو قضيب التوصيل Legrand HX3. تضمن آلية الفصل الحراري-المغناطيسي الحماية الموثوقة مع عتبة فصل قصور بين 39A و 65A (منحنى B بين 3In و 5In). يتميز قاطع الدائرة بحامل تسمية مريح لتحديد الدائرة الواضح ويتضمن مؤشر ON/OFF مطبوع على المقبض مع خلفيات حمراء وخضراء لسهولة التعرف على الحالة. تم بناؤه بمواد خالية من الهالوجين ومصنوع من خلال عملية واعية بالبيئة، يتوافق هذا الجهاز مع جميع متطلبات تقييد المواد. يمكن تجهيزه بمساعدات Legrand DX3 ووحدات RCD الإضافية، ويدعم الاتصال بالكابلات الألومنيوم باستخدام ملحقات الطرفية المناسبة. المنتج مصنف لدرجات حرارة محيطة من -25°C إلى 70°C ودرجات حرارة تخزين من -40°C إلى 70°C.

المميزات الرئيسية

الحماية الحرارية والمغناطيسية ضد الأحمال الزائدة والقصور بخاصية منحنى B
تكوين رباعي الأقطاب بتيار مقنن 13A وجهد إمداد 400V~
قدرة فصل 6kA (IEC 60898-1) و 10kA عند 400V (IEC 60947-2) لسلامة محسنة
تقنية تحديد التيار من الفئة 3 تقلل الطاقة المسموحة أثناء ظروف الخلل
حماية IP20 مقاومة للأصابع ضد الأجسام الصلبة الأكبر من 12.5 مم
مشابك قضبان DIN المزدوجة تسمح بالإزالة المستقلة بينما يبقى القضيب في مكانه
متوافق مع مساعدات DX³ ووحدات RCD الإضافية للتثبيت المرن
حامل تسمية لتحديد الدائرة الواضح ومؤشر الحالة
يدعم طرق اتصال متعددة: كابل النحاس والقضيب الأسناني والقضيب الشوكي وقضيب التوصيل HX3
بناء خالي من الهالوجين مع عملية تصنيع واعية بالبيئة

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دائرة حراري-مغناطيسي (MCB)
العلامة التجارية	ليجراند
سلسلة النموذج	DX³ (DX3)
رقم المرجع	407623
رمز EAN	3245064076234
عدد الأقطاب	4 أقطاب (4P)
الأقطاب المحمية	4
التيار المقنن	13 A
الجهد المقنن	400 V AC
جهد العزل المقنن	500 V
جهد الصدمة المقاوم المقنن	4 kV
نوع الجهد	AC (التيار المتناوب)
خاصية الإفراج	منحنى B
عتبة فصل القصور	39A إلى 65A (منحنى B بين 3In و 5In)
قدرة الفصل (Icn) IEC 60898-1	6 kA عند 400V
قدرة الفصل (Icu) IEC 60947-2 عند 230V	25 kA
قدرة الفصل (Icu) IEC 60947-2 عند 400V	10 kA
فئة تحديد التيار	الفئة 3
نطاق التردد	50-60 Hz
درجة الحماية	IP20 (مقاوم للأصابع)
درجة قوة التأثير	IK02
درجة التلوث	2
العرض (المسافات المعيارية)	4 وحدات
بُعد العرض	70.8 مم
بُعد الارتفاع	94.8 مم
بُعد العمق	77.8 مم
العمق المدمج	44 مم
نوع الاتصال	طرفية ملولبة
مقطع الموصل القابل للاتصال (متعدد الخيوط)	1.5-25 مم²
مقطع الموصل القابل للاتصال (أحادي النواة)	1.5-35 مم²
اتجاه الإمداد الكهربائي	من الأعلى أو الأسفل
طرق الإمداد	كابل النحاس والقضيب الأسناني والقضيب الشوكي أو قضيب التوصيل Legrand HX3
طريقة التثبيت	قضيب DIN
مشابك قضيب DIN	مشابك مزدوجة (أعلى وأسفل) للإزالة المستقلة
التبديل المتزامن للموصل المحايد	نعم
التثبيت الغاطس	نعم
نطاق درجة الحرارة المحيطة	-25°C إلى 70°C
نطاق درجة حرارة التخزين	-40°C إلى 70°C
اللون	رمادي
رقم RAL	7035
خالي من الهالوجين	نعم
المعدات الإضافية	متوافق مع مساعدات DX³ ووحدات RCD الإضافية
مساحة التسمية	نعم - يتضمن حامل التسمية
مقاوم للانفجار	لا
البصمة الكربونية (مرحلة التصنيع)	3.419 كجم CO₂ معادل
توافق المعايير	IEC 60898-1, IEC 60947-2, IEC/EN 60529, توجيه RoHS, REACH
الضمان	ضمان المنتج القياسي من ليجراند ينطبق

اطلب قاطع MCB DX3 أربعة أقطاب 13A كيرف B | ليجراند | 407623 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.
