وصف

تسوّق قاطع MCB DX3 قدرة قطع 10kA أربعة أقطاب 80A كيرف B | ليجراند | 409089 في العراق بأفضل الأسعار

قاطع دورة حراري مغناطيسي معياري رباعي القطب مع حماية 80A بمنحنى B وسعة فتح 10kA/16kA ومحطات آمنة من الأصابع IP20 وتركيب على سكة DIN للتطبيقات السكنية والتجارية الصغيرة.
قاطع الدورة المصغر Legrand DX3 (MCB) هو قاطع دورة حراري مغناطيسي معياري رباعي القطب مصمم للتحكم الشامل والحماية وعزل الدوائس الكهربائية. يوفر هذا الجهاز المتقدم حماية موثوقة بقوة 80A بمنحنى B عند 400V~ مع سعة فتح استثنائية تبلغ 10kA/16kA، مما يجعله مثاليًا للتطبيقات السكنية والتجارية الصغيرة. يتميز قاطع الدورة بمحطات آمنة من الأصابع من نوع IP20 وتركيب على سكة DIN، مما يضمن التثبيت الآمن والموثوق في أي لوحة كهربائية. مصمم بدقة وتحمل، يتضمن قاطع الدورة هذا مشابك سكة DIN مزدوجة موضوعة في الأعلى والأسفل، مما يسمح بالإزالة المستقلة بينما تبقى سكة الأسنان في مكانها. الجهاز متوافق مع كابلات النحاس والسكك ذات الأسنان (الجانب العلوي أو السفلي) وسكك الشوكة (الجانب السفلي) وسكك Legrand HX3 ذات الأسنان (الجانب العلوي). يتضمن حامل علامة مناسب لتحديد الدائرة بوضوح وإشارة تشغيل/إيقاف مطبوعة على المقبض مع خلفيات حمراء وخضراء لسهولة التعرف على الحالة. يستوفي قاطع الدورة DX3 معايير دولية صارمة بما في ذلك IEC 60898-1 للتطبيقات المنزلية و IEC 60947-2 للتطبيقات الصناعية. مع عتبة تعطل بين 240A و 400A (منحنى B بين 3 In و 5 In)، يوفر قاطع الدورة هذا حماية مثالية ضد الدوائس القصيرة. الجهاز خالي من الهالوجين وواعي بالبيئة ويستوفي جميع متطلبات تقييد المواد. بنيته القوية، المقيمة بجهد عزل 500V وجهد تحمل نبضة 4kV، تضمن الموثوقية والسلامة طويلة الأجل في البيئات الكهربائية المطالبة.

المميزات الرئيسية

  • تصميم رباعي القطب لحماية والتحكم شامل في الدائرة
  • خاصية إطلاق حرارية مغناطيسية بمنحنى B لحماية دائرة مثالية
  • سعة فتح 10kA وفقًا لـ IEC 60898-1 و 16kA وفقًا لـ IEC 60947-2
  • محطات آمنة من الأصابع IP20 تحمي من الأجسام الصلبة الأكبر من 12.5 ملم
  • تركيب على سكة DIN مع مشابك مزدوجة للقدرة على الإزالة المستقلة
  • متوافق مع كابلات النحاس والسكك ذات الأسنان والسكك ذات الشوكة وسكك HX3 ذات الأسنان
  • حامل علامة متكامل لتحديد الدائرة بوضوح
  • إشارة تشغيل/إيقاف مع خلفيات مقبض حمراء/خضراء
  • مقيم عند 400V~ مع جهد عزل 500V وجهد تحمل نبضة 4kV
  • تصميم خالي من الهالوجين وواعي بالبيئة
  • متوافق مع توجيه RoHS ومتطلبات REACH
  • يبدل موصل محايد متزامن لتحسين السلامة

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دورة مصغر (MCB) - حراري مغناطيسي
العلامة التجارية Legrand
سلسلة الطراز DX³
رقم المرجع 409089
كود EAN 3245064090896
عدد الأقطاب 4 (رباعي القطب)
التيار المقيم 80 A
خاصية الإطلاق منحنى B (3-5 In)
الجهد المقيم 400 V AC
جهد العزل المقيم (Ui) 500 V
جهد تحمل النبضة المقيم (Uimp) 4 kV
سعة الفتح عند الدائرة القصيرة (Icn) عند 400V 10 kA (IEC 60898-1)
سعة الفتح عند الدائرة القصيرة (Icu) عند 400V 16 kA (IEC 60947-2)
سعة الفتح عند الدائرة القصيرة (Icu) عند 230V 32 kA (IEC 60947-2)
نطاق التردد 50-60 Hz
درجة الحماية (IP) IP20 (آمن من الأصابع)
تصنيف قوة الصدمة (IK) IK02
درجة التلوث 2
نوع التوصيل محطة مشدودة
قسم الموصل القابل للتوصيل (متعدد الأسلاك) 6-50 mm²
قسم الموصل القابل للتوصيل (أحادي النواة) 6-70 mm²
طريقة التركيب سكة DIN
العرض بالمسافات المعيارية 6 وحدات
العرض 70.8 mm
الارتفاع 94.8 mm
العمق 77.8 mm
العمق المدمج 47 mm
اللون رمادي (RAL 7035)
نطاق درجة حرارة التشغيل -25 إلى +70 °C
نطاق درجة حرارة التخزين -40 إلى +70 °C
التثبيت على السطح نعم
تبديل الموصل المحايد بشكل متزامن نعم
اتجاه التوريد الكهربائي من الأعلى أو الأسفل
خالي من الهالوجين نعم
مساحة التسمية/سطح المعلومات نعم
المعدات الإضافية الممكنة نعم (ملحقات DX3، وحدات إضافية RCD)
توافق المعايير IEC 60898-1, IEC 60947-2, IEC/EN 60529
توافق البيئة توجيه RoHS، إعلان REACH
بصمة الكربون (التصنيع) 6.133 kg CO₂ eq.
عتبة التعطل (الدائرة القصيرة) 240-400A (منحنى B بين 3 In و 5 In)

اطلب قاطع MCB DX3 قدرة قطع 10kA أربعة أقطاب 80A كيرف B | ليجراند | 409089 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

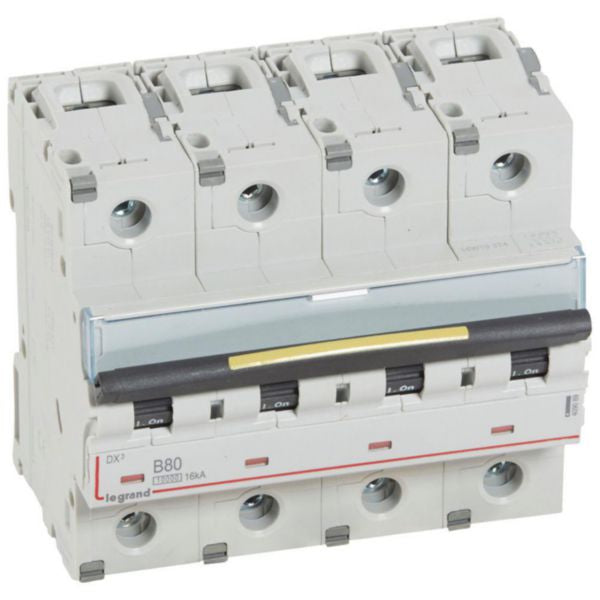

قاطع MCB DX3 قدرة قطع 10kA أربعة أقطاب 80A كيرف B | ليجراند | 409089
