| نوع المنتج |

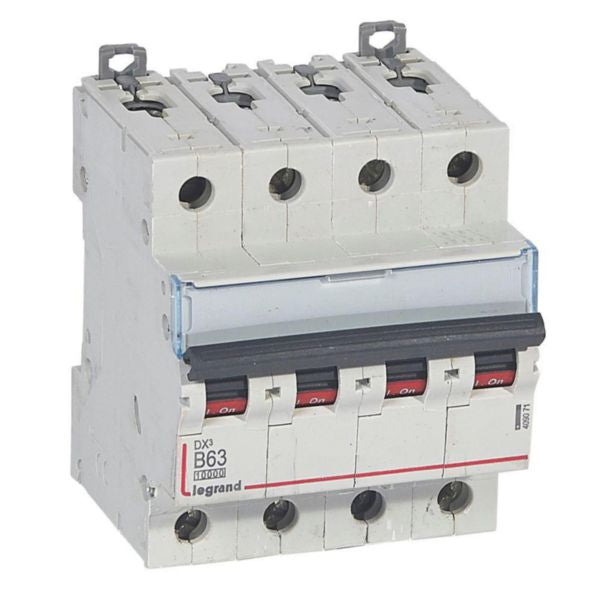

قاطع دورة حراري مغناطيسي (MCB) |
| عدد الأقطاب |
4 أقطاب (4P) |
| التيار المقنن |
63 أمبير (A) |
| الجهد المقنن |
400V AC |
| خاصية الإطلاق |
منحنى B |
| قدرة القطع (Icn) عند 230V |
16 kA وفقاً لمعيار EN 60898 |
| قدرة القطع (Icn) عند 400V |
10 kA وفقاً لمعيار EN 60898 |
| قدرة القطع النهائية (Icu) عند 230V |
32 kA وفقاً لمعيار IEC 60947-2 |
| قدرة القطع النهائية (Icu) عند 400V |
16 kA وفقاً لمعيار IEC 60947-2 |
| جهد العزل المقنن |
500V |
| جهد تحمل الدفع |
4 kV |
| عتبة إطلاق الدارة القصيرة |
189A إلى 315A (منحنى B بين 3 In و5 In) |
| فئة تحديد التيار |
الفئة 3 |
| التردد |
50-60 Hz |
| درجة الحماية |
IP20 (محمي من اللمس) |
| تصنيف قوة التأثير |
IK02 |
| طريقة التركيب |
تركيب سكة DIN |
| العرض |
70.8 ملم (4 مسافات معيارية) |
| الارتفاع |
94.8 ملم |
| العمق |
77.8 ملم |
| العمق المدمج |
44 ملم |
| نوع الاتصال |
طرفية ملولبة |
| مقطع موصل التوصيل (متعدد الأسلاك) |
1.5-25 ملم² |
| مقطع موصل التوصيل (أحادي النواة) |
1.5-35 ملم² |
| اللون |
رمادي (RAL 7035) |
| نطاق درجة الحرارة التشغيلية |
-25 إلى 70°C |
| نطاق درجة حرارة التخزين |
-40 إلى 70°C |
| درجة التلوث |
2 |
| خالي من الهالوجين |
نعم |
| التبديل المتزامن لموصل المحايد |
نعم |
| معدات إضافية ممكنة |
نعم (ملحقات إضافية وملحقات RCD والملحقات) |
| التثبيت المدمج |
نعم |
| مقاوم للانفجار |
لا |
| مساحة التسمية/سطح المعلومات |
نعم |
| خيارات طريقة الإمداد |
كابل النحاس، سكة الأسنان (أعلى/أسفل)، سكة الشوكة (أسفل)، سكة Legrand HX3 (أعلى) |
| رقم المرجع |
409071 |
| رمز EAN |
3245064090711 |
| بصمة الكربون للمنتج (مرحلة التصنيع) |
3.865 كجم CO2 eq. |
| معايير الامتثال |
IEC 60898-1, IEC 60947-2, IEC/EN 60529, توجيه RoHS, REACH |
