وصف

تسوّق قاطع MCB DX3 أربعة أقطاب 40A كيرف B | ليجراند | 409069 في العراق بأفضل الأسعار

قاطع دوائر كهرومغناطيسي رباعي الأقطاب بقدرة فصل 10 كيلو أمبير وخاصية منحنى B وحماية IP20 لضمان سلامة التثبيتات الكهربائية وحماية من الحمل الزائد.
قاطع الدوائر الكهرومغناطيسي Legrand DX3 رباعي الأقطاب 40A منحنى B مصمم لحماية التثبيتات الكهربائية من الحمل الزائد والدوائس القصيرة. بقدرة فصل تبلغ 10 كيلو أمبير عند 400 فولت متناوب، يوفر هذا الجهاز خاصية منحنى B التي توفر حماية موثوقة للتطبيقات السكنية والتجارية الصغيرة. يضمن التكوين رباعي الأقطاب التبديل المتزامن لجميع المراحل بالإضافة إلى المحايد، مما يجعله مثاليًا للتثبيتات ثلاثية الطور التي تتطلب حماية دوائر شاملة. يتضمن الجهاز تقنية تحديد الطاقة المتقدمة (الفئة 3) التي تقلل من طاقة النفاذ أثناء حالات الخلل، مما يحمي المعدات اللاحقة من التلف. تم بناء هذا قاطع الدوائر الصغير مع إمكانية تثبيت سكة DIN، مما يسمح بالتثبيت المرن في لوحات التوزيع والقواطع. يضمن تصنيف الحماية IP20 السلامة ضد الأجسام الصلبة الأكبر من 12.5 ملم، بينما يمنع التصميم المقاوم للأصابع الاتصال العرضي بالأجزاء المشحونة. يتميز الجهاز بمؤشر واضح للتشغيل/الإيقاف مطبوع على المقبض مع خلفيات حمراء وخضراء لتحديد الحالة بسهولة. يدعم طرقًا متعددة للإمداد بما في ذلك الكابلات النحاسية والقضبان المسننة والقضبان المتشعبة وقضبان Legrand HX3 المدمجة، مما يوفر تنوعًا في التثبيت. قاطع الدوائر Legrand DX3 40A متوافق تمامًا مع ملحقات Legrand DX3 ووحدات RCD الإضافية والملحقات المختلفة، مما يتيح توسع النظام والتخصيص. يسمح حامل العلامات بتحديد الدائرة بوضوح، بينما تسمح مشابك سكة DIN المزدوجة بالإزالة المستقلة دون إزعاج إمداد القضيب. تم بناؤه ليتوافق مع معايير IEC 60898-1 للتثبيتات السكنية والتنظيمات البيئية بما في ذلك توجيهات RoHS و REACH، يمثل هذا قاطع الدوائس حلاً موثوقًا وواعيًا بالبيئة للتثبيتات الكهربائية الحديثة.

المميزات الرئيسية

  • قدرة فصل 10 كيلو أمبير عند 400 فولت مع عتبة تشغيل منحنى B بين 120-200 أمبير لحماية موثوقة من الدوائس القصيرة
  • تصميم رباعي الأقطاب مع تبديل المحايد المتزامن لحماية دوائر شاملة ثلاثية الطور
  • حماية IP20 مقاومة للأصابع ضد الأجسام الصلبة الأكبر من 12.5 ملم مع تقنية تحديد الطاقة من الفئة 3
  • تثبيت سكة DIN مع مشابك مزدوجة تتيح الإزالة المستقلة دون إزعاج إمداد القضيب
  • متوافق مع ملحقات Legrand DX3 ووحدات RCD الإضافية وطرق إمداد متعددة تشمل الكابلات النحاسية والقضبان
  • مؤشر حالة واضح للتشغيل/الإيقاف مع خلفيات حمراء وخضراء وحامل علامات مدمج لتحديد الدائرة
  • متوافق مع توجيهات RoHS و REACH مع تصميم خالي من الهالوجين للتثبيتات الواعية بالبيئة
  • مقيم لتشغيل التيار المتناوب 50-60 هرتز مع جهد عزل 500 فولت وجهد تحمل النبضة 4 كيلو فولت

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دوائر كهرومغناطيسي حراري
الشركة المصنعة Legrand
سلسلة الموديل DX3
رقم المرجع 409069
رمز EAN 3245064090698
عدد الأقطاب 4 أقطاب (3 طور + محايد)
التيار المقيم 40 أمبير
الجهد المقيم 400 فولت تيار متناوب
جهد العزل المقيم 500 فولت
جهد تحمل النبضة المقيم 4 كيلو فولت
قدرة الفصل عند 230 فولت 16 كيلو أمبير (Icn) / 32 كيلو أمبير (Icu)
قدرة الفصل عند 400 فولت 10 كيلو أمبير (Icn) / 16 كيلو أمبير (Icu)
خاصية التحرير منحنى B (عتبة التشغيل 120-200 أمبير أو 3-5 In)
فئة تحديد التيار الفئة 3 (تحديد أقصى للطاقة)
نطاق التردد 50-60 هرتز
درجة الحماية IP20 (مقاوم للأصابع ضد الأجسام >12.5 ملم)
درجة مقاومة التأثير IK02
طريقة التثبيت تثبيت سكة DIN مع مشابك مزدوجة
العمق المدمج 44 ملم
العرض 70.8 ملم (4 وحدات تباعد معيارية)
الارتفاع 94.8 ملم
العمق الكلي 77.8 ملم
نوع التوصيل محطة مسننة
مقطع الموصل القابل للتوصيل (متعدد الخيوط) 1.5-25 ملم²
مقطع الموصل القابل للتوصيل (أحادي النواة) 1.5-35 ملم² (ألومنيوم مع الملحق 4063-10)
طرق الإمداد كابل نحاسي، قضيب مسنن (أعلى/أسفل)، قضيب متشعب (أسفل)، قضيب Legrand HX3 المدمج (أعلى)
تبديل موصل المحايد المتزامن نعم
التثبيت الغاطس نعم
درجة التلوث 2
درجة حرارة التشغيل المحيطة -25°م إلى +70°م
درجة حرارة التخزين -40°م إلى +70°م
اللون رمادي
رقم RAL 7035
خالي من الهالوجين نعم
إمكانية المعدات الإضافية نعم (ملحقات، وحدات RCD الإضافية، ملحقات أخرى)
مقاوم للانفجار لا
مساحة العلامة/سطح المعلومات نعم (حامل علامات مدمج)
معايير الامتثال IEC 60898-1، IEC/EN 60529، IEC 60947-2، توجيه RoHS، لائحة REACH
بصمة الكربون للمنتج (التصنيع) 3.757 كجم CO₂ معادل
الضمان ضمان المنتج القياسي من Legrand (يخضع للتثبيت الصحيح والاستخدام)

اطلب قاطع MCB DX3 أربعة أقطاب 40A كيرف B | ليجراند | 409069 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

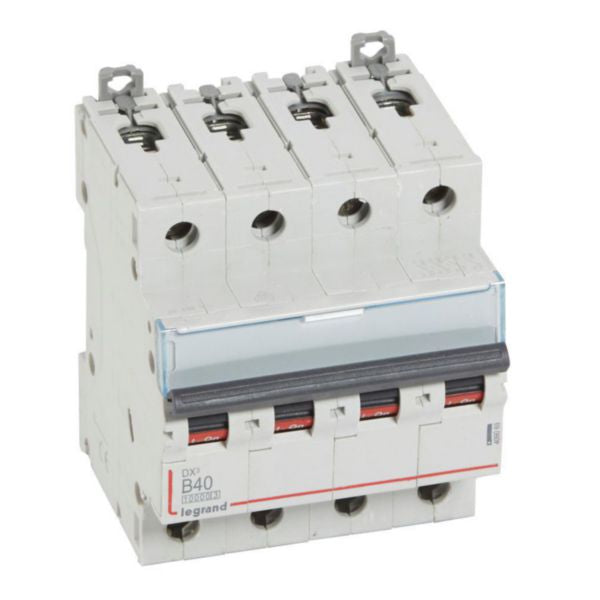

قاطع MCB DX3 أربعة أقطاب 40A كيرف B | ليجراند | 409069
