وصف

تسوّق قاطع MCB DX3 أربعة أقطاب 16 أمبير كيرف D | ليجراند | 410226 في العراق بأفضل الأسعار

قاطع دائرة رباعي الأقطاب متقدم بتيار 16A وقدرة قطع 50kA ومنحنى D وموصلات آمنة IP20 وتوافق كامل مع DX3
قاطع الدائرة الكهربائية Legrand DX3 رباعي الأقطاب بتيار 16A ومنحنى D هو جهاز حماية كهرومغناطيسي حراري معياري مصمم للتحكم والحماية والعزل في الدوائر الكهربائية للتطبيقات السكنية والتجارية الصغيرة. يتميز قاطع الدائرة المتقدم هذا بقدرة قطع تبلغ 50kA عند 400V وخصائص تشغيل منحنى D توفر حماية موثوقة ضد الدوائس القصيرة والأحمال الزائدة. يتضمن الجهاز محطات آمنة من الأصابع من نوع IP20 مما يضمن التشغيل الآمن في بيئات التثبيت المختلفة، وهو متوافق تماماً مع مساعدات DX3 وموديولات RCD الإضافية والملحقات لإدارة شاملة للنظام الكهربائي. مصمم بدقة هندسية عالية والوعي البيئي، يوفر قاطع الدائرة رباعي الأقطاب هذا أداءً استثنائياً مع عتبة تشغيل تتراوح بين 160A و 224A لحماية منحنى D. يعرض المؤشر الميكانيكي الأحمر/الأخضر بوضوح حالة الفتح أو الإغلاق للجهات، بينما يتيح حامل التسمية المدمج تحديداً مريحاً للدوائر. يمكن إمداد الجهاز بكابل نحاسي من الأعلى أو الأسفل، مما يوفر خيارات تثبيت مرنة. بعمق مدمج يبلغ 47 ملم وعرض 106.8 ملم، فإنه يتناسب بسلاسة مع تثبيتات قضبان DIN القياسية. يتوافق قاطع الدائرة Legrand هذا مع جميع متطلبات تقييد المواد والمعايير الدولية بما في ذلك IEC 60947-2 و IEC/EN 60529. يعمل بموثوقية عبر درجات حرارة محيطة من -25°C إلى 70°C ويستوعب مقاطع موصلة من 1.5 ملم² إلى 50 ملم² للكابلات ذات النوى الصلبة أو 1.5 ملم² إلى 35 ملم² للموصلات متعددة الخيوط. يجعل التصميم الخالي من الهالوجين والعملية التصنيعية الواعية بيئياً خياراً مثالياً للتثبيتات الكهربائية الحديثة التي تتطلب حماية موثوقة والامتثال للوائح الدولية.

المميزات الرئيسية

  • قدرة قطع 50kA عند 400V مع خصائص تشغيل منحنى D لحماية موثوقة من الدوائس القصيرة
  • موصلات آمنة من الأصابع من نوع IP20 توفر تشغيلاً آمناً وحماية ضد الأجسام الصلبة الأكبر من 12.5 ملم
  • مؤشر ميكانيكي أحمر/أخضر يعرض حالة الجهات المفتوحة/المغلقة لمراقبة سهلة للدوائر
  • متوافق مع مساعدات Legrand DX3 وموديولات RCD الإضافية والملحقات الشاملة
  • خيارات إمداد مرنة من الأعلى أو الأسفل مع توصيلات كابل النحاس
  • حامل تسمية مدمج لتحديد مريح للدوائر والرؤية الواضحة
  • تصميم خالي من الهالوجين مع عملية تصنيع واعية بيئياً
  • نطاق درجة حرارة تشغيل واسع من -25°C إلى 70°C للأداء الموثوق
  • يستوعب مقاطع موصلة من 1.5 ملم² إلى 50 ملم² لتثبيت متعدد الاستخدامات

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة حراري-مغناطيسي معياري
رقم المرجع 410226
كود EAN 3245064102261
العلامة التجارية Legrand
السلسلة DX³
عدد الأقطاب 4 أقطاب
التيار المقنن 16 A
خصائص التشغيل منحنى D
الجهد المقنن 400 V AC
جهد العزل المقنن 500 V
جهد الاندفاع المقنن 6 kV
قدرة القطع عند 230V 100 kA
قدرة القطع عند 400V 50 kA وفقاً لـ IEC 60947-2
عتبة التشغيل 160A إلى 224A (منحنى D بين 10 In و 14 In)
التردد 50-60 Hz
درجة الحماية IP20 (موصلات آمنة من الأصابع)
درجة قوة التأثير IK02
العمق المدمج 47 ملم
العرض 106.8 ملم
الارتفاع 127.5 ملم
العمق الكلي 79.2 ملم
العرض بالفسحات المعيارية 6
طريقة التثبيت قضيب DIN
نوع التوصيل محطة ملولبة مع توصيل كابل
اتجاه الإمداد من الأعلى أو الأسفل
مقطع الموصل (نواة صلبة) 1.5-50 ملم²
مقطع الموصل (متعدد الخيوط) 1.5-35 ملم²
نطاق درجة حرارة التشغيل -25 إلى 70°C
نطاق درجة حرارة التخزين -40 إلى 70°C
نطاق الجهد المقنن 360-440 V
درجة التلوث 3
اللون رمادي
رقم RAL 7035
خالي من الهالوجين نعم
التثبيت الغاطس نعم
تبديل موصل محايد متزامن نعم
معدات إضافية ممكنة نعم
مقاوم للانفجار لا
مساحة التسمية/سطح المعلومات نعم
المؤشر الميكانيكي عرض حالة أحمر/أخضر
بصمة الكربون (التصنيع) 6.881 كجم CO₂ eq.
الامتثال للمعايير IEC 60947-2, IEC/EN 60529, توجيه RoHS

اطلب قاطع MCB DX3 أربعة أقطاب 16 أمبير كيرف D | ليجراند | 410226 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

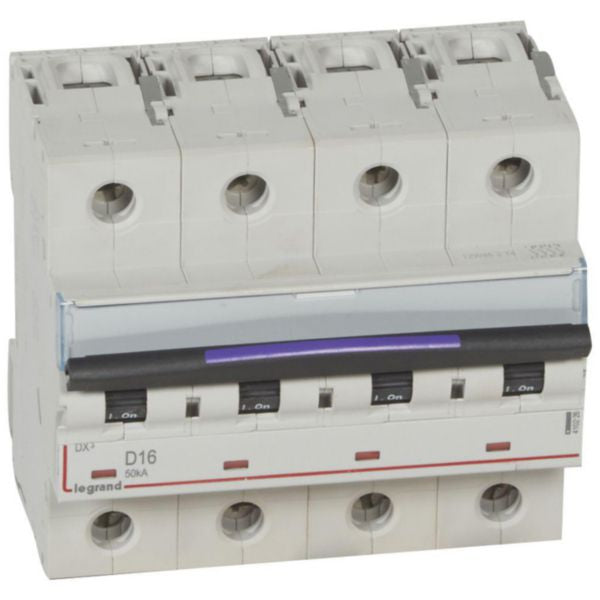

قاطع MCB DX3 أربعة أقطاب 16 أمبير كيرف D | ليجراند | 410226
