وصف

تسوّق قاطع MCB DX3 أربعة أقطاب 100 أمبير كيرف D | ليجراند | 409541 في العراق بأفضل الأسعار

قاطع دارة حراري مغناطيسي معياري رباعي الأقطاب بتصنيف تيار 100A وخاصية تحرير منحنى D وقدرة قطع 10kA/16kA وتصميم IP20 آمن من الأصابع ومتوافق مع ملحقات DX³.
قاطع الدارة الكهربائية ليجراند DX³ هو جهاز حماية كهربائي رباعي الأقطاب بتصميم معياري يجمع بين الحماية الحرارية والمغناطيسية. يوفر التحكم الشامل والحماية والعزل للدوائر الكهربائية بتصنيف تيار 100A عند 400V AC. يتميز الجهاز بخاصية تحرير منحنى D مناسبة للدوائر ذات التيارات الاندفاعية المعتدلة، مع قدرة قطع 10kA وفقاً لمعيار IEC 60898-1 للتطبيقات السكنية و16kA وفقاً لمعيار IEC 60947-2. تم تصميم قاطع الدارة هذا بحماية IP20 آمنة من الأصابع، مما يضمن السلامة في البيئات المتاحة للجمهور. يتضمن الجهاز مؤشر ميكانيكي أحمر/أخضر يعرض حالة جهات الاتصال (مفتوح أو مغلق)، وحامل ملصق مريح لتحديد الدائرة بوضوح. يتوافق مع إكسسوارات ليجراند DX³ وملحقات إضافية RCD ومختلف الملحقات الأخرى، مما يوفر تكامل نظام مرن. يمكن توصيل قاطع الدارة بكابل نحاسي من الأعلى أو الأسفل، وباستخدام ملحقات طرفية مناسبة، يمكن توصيله أيضاً بالكابلات الألومنيوم. تم تصنيع هذا المنتج مع الوعي البيئي، ويتوافق مع متطلبات تقييد المواد وخالي من الهالوجين. يتمتع قاطع الدارة DX³ بنطاق درجة حرارة تشغيل محيط من -25°C إلى +70°C ونطاق درجة حرارة تخزين من -40°C إلى +70°C. يتميز بتصنيف درجة تلوث 2 ودرجة قوة تأثير IK02. يجب أن يتم التثبيت بواسطة كهربائيين مؤهلين وفقاً لقواعد التثبيت الكهربائي المحلية، ويجب فتح الجهاز وإصلاحه حصراً من قبل موظفي ليجراند المدربين والمعتمدين.

المميزات الرئيسية

  • تصميم معياري رباعي الأقطاب بحماية حرارية مغناطيسية للتحكم الكامل في الدائرة
  • خاصية تحرير منحنى D مناسبة للدوائر ذات التيارات الاندفاعية المعتدلة
  • قدرة قطع 10kA وفقاً لمعيار IEC 60898-1 و16kA وفقاً لمعيار IEC 60947-2
  • تصميم IP20 آمن من الأصابع يحمي من الأجسام الصلبة الأكبر من 12.5 ملم
  • مؤشر ميكانيكي أحمر/أخضر يعرض حالة جهات الاتصال مع حامل ملصق مريح
  • متوافق مع ملحقات ليجراند DX³ وملحقات إضافية RCD ومختلف الملحقات
  • يقبل كابلات النحاس من الأعلى أو الأسفل مع خيار توصيل الكابل الألومنيوم
  • بناء خالي من الهالوجين مع عملية تصنيع واعية بيئياً
  • نطاق درجة حرارة تشغيل محيط واسع من -25°C إلى +70°C
  • تركيب على سكة DIN بعرض 6 مسافات معيارية للتثبيت المرن

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دارة مصغر (MCB) - رباعي الأقطاب
التصنيف الحالي 100A
الجهد المقنن 400V AC
جهد العزل المقنن (Ui) 500V
جهد الاندفاع المقنن (Uimp) 4 kV
خاصية التحرير منحنى D
قدرة القطع (IEC 60898-1) 10 kA عند 400V
قدرة القطع (IEC 60947-2) 16 kA عند 400V / 32 kA عند 230V
عتبة التحرير (قصر الدارة) 1000A إلى 1400A (منحنى D بين 10 In و14 In)
عدد الأقطاب 4 أقطاب إجمالي / 4 أقطاب محمية
درجة الحماية (IP) IP20 (آمن من الأصابع)
درجة قوة التأثير (IK) IK02
التردد 50-60 Hz
درجة التلوث 2
مقطع الموصل القابل للتوصيل (صلب) 6-70 mm²
مقطع الموصل القابل للتوصيل (متعدد الخيوط) 6-50 mm²
نوع الاتصال محطة برغي
العمق المدمج 47 mm
العرض 70.8 mm
الارتفاع 94.8 mm
العمق 77.8 mm
العرض بالمسافات المعيارية 6
طريقة التركيب سكة DIN
نطاق درجة حرارة التشغيل المحيط -25°C إلى +70°C
نطاق درجة حرارة التخزين -40°C إلى +70°C
اتجاه التوريد الكهربائي الأعلى أو الأسفل
التثبيت المدمج نعم
التبديل المتزامن للموصل المحايد نعم
إمكانية المعدات الإضافية نعم (ملحقات إضافية RCD وملحقات DX³)
اللون رمادي
رقم RAL 7035
خالي من الهالوجين نعم
مساحة الملصق/سطح المعلومات نعم
مقاوم للانفجار لا
بصمة الكربون (مرحلة التصنيع A1-A3) 6.042 kg CO₂ eq.
رقم المرجع 409541
رمز EAN 3245064095419

اطلب قاطع MCB DX3 أربعة أقطاب 100 أمبير كيرف D | ليجراند | 409541 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

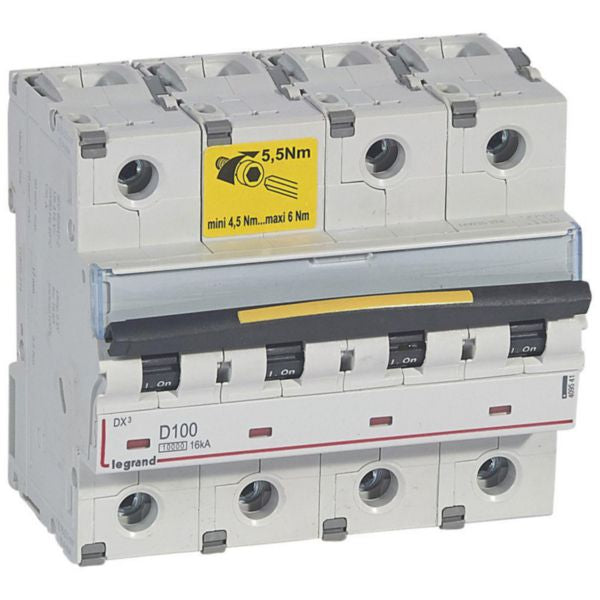

قاطع MCB DX3 أربعة أقطاب 100 أمبير كيرف D | ليجراند | 409541

Legrand

    رمز المنتج: 409541
