تسوّق قاطع MCB DX3 أربعة أقطاب 100A كيرف B | ليجراند | 409090 في العراق بأفضل الأسعار

قاطع دائرة MCB رباعي الأقطاب من الدرجة الاحترافية بحماية منحنى B 100A وقدرة قطع 10kA/16kA ومحطات أمان IP20 وتركيب على السكك الديناميكية للحماية الموثوقة للدوائر الكهربائية.
قاطع الدائرة المصغر Legrand DX3 (MCB) هو قاطع دائرة معياري رباعي الأقطاب يعمل بنظام حراري-مغناطيسي مصمم للتحكم الشامل والحماية والعزل للدوائر الكهربائية في التركيبات السكنية والتجارية الصغيرة. يوفر هذا الجهاز عالي الجودة حماية موثوقة بقدرة 100A بمنحنى B عند 400V مع قدرات قطع مزدوجة تبلغ 10kA وفقاً لمعيار IEC 60898-1 للتركيبات المنزلية و16kA وفقاً لمعيار IEC 60947-2 للحماية المحسنة. يتميز القاطع بمحطات آمنة IP20 محمية من الأصابع تمنع التلامس العرضي مع الأجزاء الحية، مما يضمن الامتثال الأقصى للسلامة. بعرضه المضغوط 6 وحدات وعمق مدمج 47 ملم، يندمج بسلاسة في التركيبات القياسية للسكك الديناميكية مع الحفاظ على التوافق مع نطاق Legrand الواسع من وحدات DX3 الإضافية ووحدات RCD الإضافية والملحقات. يتضمن قاطع DX3 آليات قطع حرارية-مغناطيسية متقدمة بخاصية منحنى B توفر عتبة قطع بين 300A و500A (3-5 مرات التيار المقيس)، مما يجعله مثالياً للدوائر ذات تيارات البداية المعتدلة. يمكن تزويد الجهاز من خلال طرق اتصال متعددة بما فيها الكابلات النحاسية والقضبان ذات الأسنان (أعلى أو أسفل) والقضبان ذات الشوكات (أسفل) أو قضيب التوصيل HX3 الملكي من Legrand (أعلى)، مما يوفر مرونة تركيب استثنائية. تسمح مشابك السكك الديناميكية المزدوجة الموضوعة في الأعلى والأسفل بإزالة مستقلة دون التأثير على إمداد القضيب الرئيسي، مما يبسط إجراءات الصيانة واستكشاف الأخطاء. مصنوع بوعي بيئي، يتوافق قاطع الدائرة هذا مع جميع متطلبات تقييد المواد وتوجيهات RoHS. تتميز الوحدة بحامل ملصق مريح لتحديد الدائرة وإشارة ON/OFF واضحة مطبوعة على المقبض مع خلفيات حمراء وخضراء لتسهيل التعرف على الحالة. يعمل عبر نطاق درجة حرارة محيطة واسع من -25 درجة مئوية إلى +70 درجة مئوية، ويستوعب الموصلات متعددة الأسلاك (6-50 ملم²) والموصلات ذات النواة الصلبة (6-70 ملم²)، مما يضمن قدرات تركيب متعددة الاستخدامات. يوضح التصميم الخالي من الهالوجين وتصنيف مقاومة التأثير IK02 التزام Legrand بالسلامة والمتانة في أنظمة التوزيع الكهربائي.

المميزات الرئيسية

  • قاطع دائرة حراري-مغناطيسي رباعي الأقطاب بخاصية إطلاق منحنى B (عتبة قطع 300-500A)
  • قدرة قطع مزدوجة: 10kA وفقاً لمعيار IEC 60898-1 و16kA وفقاً لمعيار IEC 60947-2
  • حماية محطات آمنة من الأصابع IP20 تمنع التلامس العرضي مع المكونات الحية
  • خيارات اتصال مرنة تشمل الكابلات النحاسية والقضبان ذات الأسنان والقضبان ذات الشوكات وقضبان التوصيل HX3
  • مشابك سكك ديناميكية مستقلة تسمح بالإزالة دون التأثير على إمداد القضيب الرئيسي
  • متوافق مع وحدات Legrand DX3 الإضافية ووحدات RCD الإضافية ونطاق الملحقات الشامل
  • إشارة حالة ON/OFF واضحة مع علامات مقبض ملونة باللون الأحمر والأخضر
  • حامل ملصق مريح لتحديد الدائرة والتوثيق
  • بناء خالي من الهالوجين متوافق مع RoHS والتنظيمات البيئية
  • نطاق درجة حرارة تشغيل واسع من -25 درجة مئوية إلى +70 درجة مئوية للبيئات المتنوعة

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة مصغر (MCB) - رباعي الأقطاب معياري
التيار المقيس 100A
خاصية الإطلاق منحنى B (عتبة القطع 300-500A، 3-5 In)
الجهد المقيس 400V AC
جهد العزل المقيس 500V
جهد تحمل النبضة المقيس 4kV
قدرة القطع IEC 60898-1 10kA عند 400V (التركيبات المنزلية)
قدرة القطع IEC 60947-2 16kA عند 400V / 32kA عند 230V
عدد الأقطاب 4 (إجمالي ومحمي)
نطاق التردد 50-60 Hz
درجة الحماية IP20 (محمي من الأصابع)
درجة مقاومة التأثير IK02
العمق المدمج 47 ملم
عرض الوحدة 6 وحدات معيارية (70.8 ملم العرض الإجمالي)
الأبعاد الإجمالية العرض 70.8 ملم × الارتفاع 94.8 ملم × العمق 77.8 ملم
نوع الاتصال محطات برغي
مقطع الموصل متعدد الأسلاك 6-50 ملم²
مقطع الموصل ذو النواة الصلبة 6-70 ملم²
نطاق درجة الحرارة التشغيلية -25 درجة مئوية إلى +70 درجة مئوية
نطاق درجة حرارة التخزين -40 درجة مئوية إلى +70 درجة مئوية
درجة التلوث 2
اتجاه الإمداد أعلى أو أسفل
طريقة التركيب السكك الديناميكية (مع مشابك مزدوجة - أعلى وأسفل)
التركيب المدمج نعم
تبديل موصل محايد نعم (التبديل المتزامن)
المعدات الإضافية الممكنة نعم (وحدات إضافية، وحدات RCD، ملحقات)
اللون رمادي (RAL 7035)
خالي من الهالوجين نعم
مقاوم للانفجار لا
رقم المرجع 409090
رمز EAN 3245064090902
البصمة الكربونية (التصنيع) 6.133 كجم CO₂ eq.
معايير الامتثال IEC 60898-1, IEC 60947-2, IEC/EN 60529, RoHS, REACH
العلامة التجارية Legrand
خط المنتج DX³

اطلب قاطع MCB DX3 أربعة أقطاب 100A كيرف B | ليجراند | 409090 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

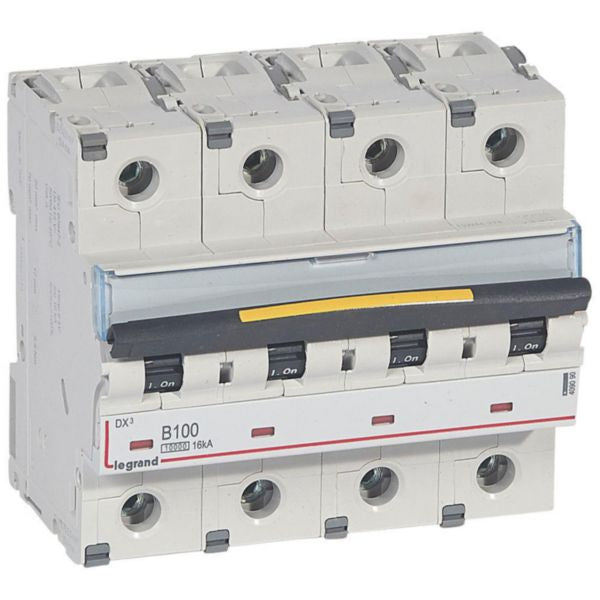

قاطع MCB DX3 أربعة أقطاب 100A كيرف B | ليجراند | 409090
