وصف

تسوّق قاطع MCB DX3 قدرة قطع 10kA ثلاثة أقطاب 20 أمبير كيرف C | ليجراند | 409255 في العراق بأفضل الأسعار

قاطع دائرة حراري-مغناطيسي احترافي ثلاثي الأقطاب بقدرة 20A مع خاصية منحنى C وقدرة قطع 10kA وحماية IP20 وتثبيت على قضيب DIN للتثبيتات الكهربائية السكنية والتجارية.
قاطع الدائرة المصغر (MCB) من Legrand DX3 هو قاطع دائرة حراري-مغناطيسي من الدرجة الاحترافية مصمم لحماية والتحكم في التثبيتات الكهربائية ضد الأحمال الزائدة والدوائس القصيرة. يتميز هذا القاطع ثلاثي الأقطاب بتصنيف 20A مع خاصية منحنى C عند 400V AC وقدرة قطع مثيرة للإعجاب تبلغ 10kA وفقاً لمعيار IEC 60898-1 للتثبيتات السكنية. يوفر الجهاز حماية IP20 آمنة من الأصابع ويتم تثبيته على قضيب DIN لسهولة التثبيت والإزالة. يدمج هذا القاطع تكنولوجيا تحديد التيار المتقدمة (تحديد الطاقة من الفئة 3) لتقليل الطاقة المسموح بها أثناء حالات الخطأ. يمكن توصيل القاطع عبر كابل نحاسي أو قضيب أسنان (من الجانب العلوي أو السفلي) أو قضيب شوكة (من الجانب السفلي) أو قضيب توصيل Legrand HX3 (من الجانب العلوي). يتميز بمشابك قضيب DIN مزدوجة تسمح بالإزالة المستقلة بينما يبقى قضيب الأسنان في مكانه. مزود الجهاز بحامل تسمية مريح لتحديد الدائرة وإشارة ON/OFF واضحة مطبوعة على المقبض مع خلفيات حمراء وخضراء لسهولة تحديد الحالة. متوافق مع توجيهات RoHS و REACH، هذا المنتج الواعي بالبيئة يلبي معايير دولية متعددة بما في ذلك شهادات CEBEC و VDE و AENOR و LOVAG. يتوافق MCB من DX3 مع ملحقات Legrand DX3 وملحقات RCD الإضافية ومختلف الملحقات، مما يجعله متعدد الاستخدامات للغاية لتطبيقات اللوحات السكنية والتجارية الصغيرة.

المميزات الرئيسية

  • قدرة قطع 10kA وفقاً لمعيار IEC 60898-1 للتثبيتات السكنية
  • خاصية منحنى C مع عتبة قطع بين 100A-200A (نطاق 5In إلى 10In)
  • حماية IP20 آمنة من الأصابع ضد الأجسام الصلبة الأكبر من 12.5 ملم
  • تحديد الطاقة من الفئة 3 للحد الأدنى من الطاقة المسموح بها أثناء الأعطال
  • مشابك قضيب DIN المزدوجة للإزالة المستقلة دون فصل القضيب
  • متوافق مع ملحقات Legrand DX3 وملحقات RCD الإضافية والملحقات الأخرى
  • حامل تسمية واضح وإشارة حالة ON/OFF على المقبض
  • يقبل توصيلات الكابل النحاسي وقضيب الأسنان وقضيب الشوكة وقضيب توصيل HX3
  • مقطع عرضي موصل قابل للتوصيل: 1.5-25 ملم² (متعدد الخيوط) أو 1.5-35 ملم² (ذو النواة الصلبة)
  • متوافق مع RoHS وتصميم واعي بالبيئة

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة مصغر (MCB)
العلامة التجارية Legrand
السلسلة DX3
رقم المرجع 409255
رمز EAN 3245064092555
عدد الأقطاب 3 (3P)
التصنيف الحالي 20 A
خاصية الإطلاق C (منحنى C)
الجهد المقنن 400 V AC
جهد العزل المقنن (Ui) 500 V
جهد تحمل الدفقة المقنن (Uimp) 4 kV
قدرة القطع (Icn) عند 230V 16 kA
قدرة القطع (Icn) عند 400V 10 kA
قدرة القطع النهائية (Icu) عند 230V 32 kA
قدرة القطع النهائية (Icu) عند 400V 16 kA
فئة تحديد التيار 3
درجة الحماية (IP) IP20
درجة قوة التأثير (IK) IK02
العرض (بفترات معيارية) 3
العرض 53.1 ملم
الارتفاع 94.8 ملم
العمق 77.8 ملم
العمق المدمج 44 ملم
نوع الاتصال طرفية ملولبة
مقطع عرضي موصل قابل للتوصيل (متعدد الخيوط) 1.5-25 ملم²
مقطع عرضي موصل قابل للتوصيل (ذو النواة الصلبة) 1.5-35 ملم²
طريقة التثبيت قضيب DIN
موقع التثبيت التثبيت المدمج متاح
اتجاه التوصيل الكهربائي من الأعلى أو الأسفل
نطاق التردد 50-60 هرتز
درجة الحرارة المحيطة (التشغيل) -25 إلى 70 °C
درجة حرارة التخزين -40 إلى 70 °C
درجة التلوث 2
اللون رمادي
رقم RAL 7035
خالي من الهالوجين نعم
التبديل المتزامن للموصل المحايد لا
المعدات الإضافية الممكنة نعم
بصمة الكربون (مرحلة التصنيع) 2.979 كيلوغرام CO2 eq.
توافق المعايير IEC 60898-1, IEC/EN 60529, IEC 60947-2, RoHS, REACH
الشهادات CEBEC-23586, OC/CB-IT-24113, VDE-40034176, AENOR-030/002269, LOVAG-IT 14.019

اطلب قاطع MCB DX3 قدرة قطع 10kA ثلاثة أقطاب 20 أمبير كيرف C | ليجراند | 409255 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

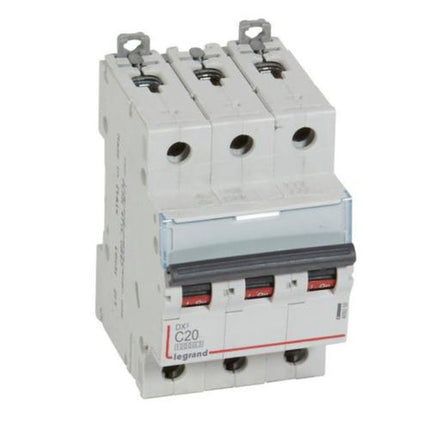

قاطع MCB DX3 قدرة قطع 10kA ثلاثة أقطاب 20 أمبير كيرف C | ليجراند | 409255
