تسوّق قاطع MCB DX3 ثلاثة أقطاب 100 أمبير كيرف D | ليجراند | 409507 في العراق بأفضل الأسعار

قاطع دائرة Legrand DX³ معياري ثلاثي الأقطاب، 100A، 400V~، منحنى D، قدرة قطع 10/16kA، IP20 آمن من اللمس، مثبت على سكة DIN مع مؤشر حالة ميكانيكي وحامل تسمية
قاطع الدائرة Legrand DX³ MCB DX3 10000A هو قاطع دائرة معياري ثلاثي الأقطاب حراري-مغناطيسي مصمم للتحكم والحماية والعزل في الدوائر الكهربائية. بتيار مقنن 100A عند 400V~، يتميز هذا الجهاز بخاصية إطلاق منحنى D وتوفر قدرة قطع 10kA وفقاً لمعيار IEC 60898-1 للتركيبات السكنية و16kA وفقاً لـ IEC 60947-2. قاطع الدائرة مصنف IP20 آمن من اللمس، مما يوفر حماية ضد الأجسام الصلبة الأكبر من 12.5 مم، ومثبت على سكة DIN لتركيب سهل في لوحات التوزيع الكهربائية. هذا قاطع الدائرة المعياري مجهز بمؤشر ميكانيكي أحمر/أخضر يعرض بوضوح حالة الفتح أو الإغلاق للجهات، إلى جانب حامل تسمية لتحديد الدائرة بسهولة. يتميز الجهاز بعتبة إطلاق في حالة قصر الدائرة بين 1000A و1400A (منحنى D بين 10 In و14 In)، مما يجعله مناسباً للتطبيقات العامة. يمكن توصيله بكابل نحاسي من الجانب العلوي أو السفلي ويتوافق مع مساعدات Legrand DX³ ووحدات إضافية RCD وملحقات مختلفة لتحسين الوظائف. المنتج يتوافق مع متطلبات تقييد المواد وتم تصميمه مع الوعي البيئي. يتميز بعمق مدمج 47 مم وعرض 53.1 مم، مع تصميم خالي من الهالوجين. يعمل الجهاز بموثوقية في درجات حرارة محيطة تتراوح من -25°C إلى 70°C ومصنف لدرجة تلوث 3. مع وصلات طرفية ملولبة تستوعب موصلات متعددة الأسلاك من 6-50 مم² وموصلات صلبة من 6-70 مم²، يوفر قاطع الدائرة هذا خيارات تركيب مرنة لتكوينات الأنظمة الكهربائية المختلفة.

المميزات الرئيسية

  • قاطع دائرة ثلاثي الأقطاب حراري-مغناطيسي بخاصية إطلاق منحنى D لحماية موثوقة
  • قدرة قطع 10kA (IEC 60898-1) و16kA (IEC 60947-2) للتطبيقات السكنية والصناعية
  • حماية IP20 آمنة من اللمس ضد الأجسام الصلبة الأكبر من 12.5 مم مع مؤشر حالة ميكانيكي واضح
  • تصميم معياري مثبت على سكة DIN متوافق مع مساعدات Legrand DX³ ووحدات RCD الإضافية
  • خيارات اتصال مرنة: توصيل كابل نحاسي من الأعلى أو الأسفل مع طرفيات ملولبة للموصلات 6-70 مم²

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة معياري حراري-مغناطيسي
عدد الأقطاب 3 أقطاب (3 أقطاب محمية)
التيار المقنن 100A
الجهد المقنن 400V AC
خاصية الإطلاق منحنى D
قدرة القطع (IEC 60898-1) 10kA عند 400V
قدرة القطع (IEC 60947-2) 16kA عند 400V / 32kA عند 230V
عتبة إطلاق قصر الدائرة 1000A إلى 1400A (10 In إلى 14 In)
درجة الحماية IP20 (آمن من اللمس)
طريقة التركيب مثبت على سكة DIN
العمق المدمج 47 مم
العرض 53.1 مم (4.5 فسحة معيارية)
الارتفاع 94.8 مم
العمق الكلي 77.8 مم
جهد العزل المقنن 500V
جهد تحمل الدفقة المقنن 4kV
نوع الاتصال طرفية ملولبة
مقطع الموصل (متعدد الأسلاك) 6-50 مم²
مقطع الموصل (صلب) 6-70 مم²
اتجاه التوصيل من الأعلى أو الأسفل
نطاق درجة الحرارة التشغيلية -25°C إلى +70°C
نطاق درجة حرارة التخزين -40°C إلى +70°C
التردد 50-60 هرتز
درجة التلوث 3
درجة قوة التأثير IK02
اللون رمادي (RAL 7035)
خالي من الهالوجين نعم
التركيب المدمج نعم
إمكانية المعدات الإضافية نعم
رقم المرجع 409507
رمز EAN 3245064095075
بصمة الكربون (مرحلة التصنيع) 4.965 كجم CO₂ eq.

اطلب قاطع MCB DX3 ثلاثة أقطاب 100 أمبير كيرف D | ليجراند | 409507 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

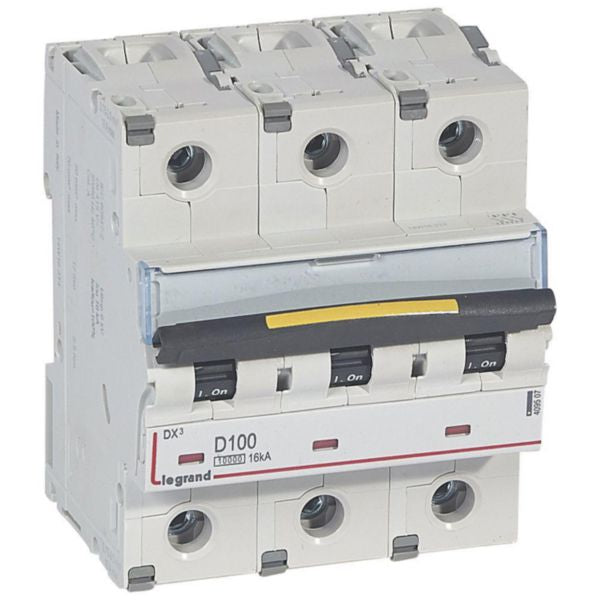

قاطع MCB DX3 ثلاثة أقطاب 100 أمبير كيرف D | ليجراند | 409507
