وصف

تسوّق قاطع MCB DX3 قطبين 3 أمبير كيرف C | ليجراند | 409197 في العراق بأفضل الأسعار

قاطع دورة كهرومغناطيسي ليجراند DX3 ثنائي القطب 3A بقدرة قطع 16kA عند 230V، منحنى النوع C، حماية IP20، وتحديد طاقة متقدم لحماية موثوقة للتركيبات الكهربائية السكنية والتجارية الصغيرة.
قاطع الدورة الكهرومغناطيسي ليجراند DX3 ثنائي القطب 3A مصمم لحماية التركيبات الكهربائية السكنية والتجارية الصغيرة من الأحمال الزائدة والدوائس القصيرة. بقدرة قطع 16kA عند 230V و10kA عند 400V، يوفر هذا الجهاز حماية موثوقة بخصائص تعطيل منحنى C. التصنيف ثنائي القطب 3A يجعله مثالياً للتحكم في الحماية من التطبيقات منخفضة التيار في المنازل والمباني التجارية الصغيرة. يتميز بتقنية تحديد الطاقة المتقدمة (الفئة 3) وفقاً لمعايير IEC 60898-1، مما يقلل من طاقة الاختراق أثناء حالات الخطأ، مما يضمن السلامة المحسنة وحماية المعدات. يمكن توصيل قاطع الدورة هذا من خلال طرق اتصال متعددة بما في ذلك الكابلات النحاسية والأنابيب ذات الأسنان (الجانب العلوي أو السفلي) والأنابيب الشوكية (الجانب السفلي) أو أنابيب التوصيل HX3 من ليجراند (الجانب العلوي). الجهاز محمي من الأجسام الصلبة الأكبر من 12.5 ملم بتصنيف IP20 وفقاً لمعايير IEC/EN 60529. يتميز بمشابك سكة DIN مستقلة على الجانبين العلوي والسفلي، مما يسمح بالإزالة دون الإخلال بإمداد الناقل الرئيسي. يوفر حامل البطاقة تحديداً واضحاً للدائرة، بينما تتيح مؤشرات ON/OFF المطبوعة على المقبض بخلفيات حمراء وخضراء مراقبة الحالة بسهولة. قاطع DX3 متوافق مع ملحقات ليجراند DX3 وملحقات RCD الإضافية ومختلف الملحقات لتحسين الوظائف. بناؤه الخالي من الهالوجين يدل على المسؤولية البيئية، وهو يتوافق مع جميع متطلبات تقييد المواد. مع مبادئ التصميم القوية والهندسة المعمارية للمتانة، قاطع الدورة هذا مناسب للتثبيت المدمج في لوحات التوزيع القياسية ويتوافق مع جميع معايير السلامة الدولية ذات الصلة.

المميزات الرئيسية

  • حماية كهرومغناطيسية حرارية بخصائص تعطيل منحنى C (5-10 In) لحماية موثوقة من الأحمال الزائدة والدوائس القصيرة
  • قدرة قطع 16kA عند 230V و10kA عند 400V وفقاً لمعايير IEC 60898-1
  • تقنية تحديد الطاقة المتقدمة (الفئة 3) تقلل من طاقة الاختراق أثناء حالات الخطأ
  • تكوين ثنائي القطب بتيار مقنن 3A مناسب للتطبيقات السكنية ذات التيار المنخفض والتجارية الصغيرة
  • تصنيف حماية IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم لتعزيز السلامة
  • خيارات اتصال متعددة: الكابلات النحاسية والأنابيب ذات الأسنان والأنابيب الشوكية وأنابيب التوصيل HX3 من ليجراند
  • مشابك سكة DIN مستقلة تسمح بالإزالة دون الإخلال بإمداد الناقل الرئيسي
  • تحديد واضح للدائرة مع حامل البطاقة ومؤشر حالة ON/OFF
  • متوافق مع ملحقات ليجراند DX3 وملحقات RCD الإضافية للحصول على وظائف موسعة
  • بناء خالي من الهالوجين يدل على المسؤولية البيئية

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دورة كهرومغناطيسي حراري (MCB)
عدد الأقطاب قطبان
التيار المقنن 3 أمبير (A)
خاصية التعطيل النوع C (عتبة التعطيل 5-10 In)
قدرة القطع عند 230V 16 kA (Icn وفقاً لـ EN 60898-1)
قدرة القطع عند 400V 10 kA (Icn وفقاً لـ EN 60898-1)
قدرة القطع النهائية عند 230V 32 kA (Icu وفقاً لـ IEC 60947-2)
قدرة القطع النهائية عند 400V 16 kA (Icu وفقاً لـ IEC 60947-2)
الجهد المقنن 400 فولت تيار متردد
جهد العزل المقنن 500 فولت
جهد تحمل الدفعة 4 كيلوفولت
نوع الجهد تيار متردد (AC)
نطاق التردد 50-60 هرتز
فئة تحديد الطاقة الفئة 3
تصنيف الحماية IP20 (محمي ضد الأجسام الصلبة > 12.5 ملم)
درجة قوة التأثير IK02
العرض (المسافة المعيارية) وحدتان
العرض 35.4 ملم
الارتفاع 94.8 ملم
العمق 77.8 ملم (عمق مدمج: 44 ملم)
اللون رمادي (RAL 7035)
نوع الاتصال محطة ملولبة
مقطع الموصل القابل للتوصيل (أحادي) 1.5-35 ملم²
مقطع الموصل القابل للتوصيل (متعدد) 1.5-25 ملم²
طريقة التركيب سكة DIN
نوع التثبيت تثبيت مدمج
اتجاه الإمداد من الأعلى أو الأسفل
تبديل الموصل المحايد لا (تكوين ثنائي القطب)
درجة التلوث 2
نطاق درجة حرارة التشغيل -25 إلى +70 درجة مئوية
نطاق درجة حرارة التخزين -40 إلى +70 درجة مئوية
خالي من الهالوجين نعم
معدات إضافية نعم (متوافق مع ملحقات DX3 وملحقات RCD الإضافية)
مساحة البطاقة نعم (مع حامل البطاقة)
رقم المرجع 409197
رمز EAN 3245064091978
بصمة الكربون (التصنيع) 1.730 كجم CO₂ مكافئ

اطلب قاطع MCB DX3 قطبين 3 أمبير كيرف C | ليجراند | 409197 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

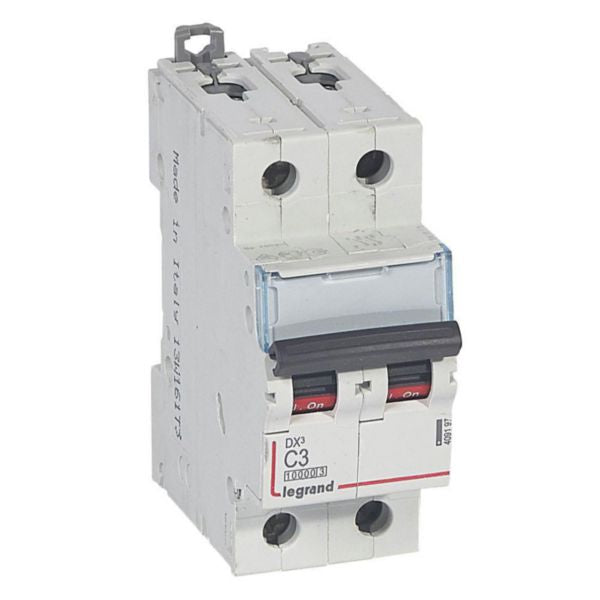

قاطع MCB DX3 قطبين 3 أمبير كيرف C | ليجراند | 409197
