وصف

تسوّق قاطع MCB DX3 قطبين 2 أمبير كيرف C | ليجراند | 409196 في العراق بأفضل الأسعار

قاطع دارة كهرومغناطيسي بتكوين ثنائي القطب، تيار مقنن 2A، خاصية منحنى C، وقدرة قطع 16kA عند 230V. يوفر حماية IP20 ضد الأصابع، تركيب على السكة DIN، ويتوافق مع معيار IEC 60898-1 لتركيبات المنازل.
قاطع الدارة الكهرومغناطيسي Legrand DX3 MCB ثنائي القطب 2A منحنى C مصمم لحماية تركيبات الأسلاك من الحمل الزائد والدوائس القصيرة. يتميز هذا الجهاز بتكوين ثنائي القطب مع تصنيف تيار مقنن 2A وخاصية تحرير منحنى C، مما يوفر حماية موثوقة للتطبيقات السكنية والتجارية الصغيرة. بقدرة قطع 16kA عند 230V و 10kA عند 400V، يلبي معيار IEC 60898-1 لتركيبات المنازل. يوفر قاطع الدارة تصنيف حماية IP20 ضد الأجسام الصلبة التي تزيد عن 12.5mm، ويتميز بالتركيب على السكة DIN لسهولة التثبيت. تصميمه المضغوط بعرض 35.4mm يسمح بالاستخدام الفعال للمساحة في لوحات التوزيع. يمكن توصيل قاطع الدارة هذا من خلال طرق اتصال متعددة بما في ذلك كابل النحاس وشريط التوصيل بالأسنان وشريط التوصيل الشوكي أو شريط التوصيل المقبس Legrand HX3. يتضمن الجهاز حامل تسمية لتحديد الدائرة بوضوح وتوضيح تشغيل/إيقاف مطبوع على المقبض مع خلفيات حمراء وخضراء لسهولة التعرف على الحالة. وهو مجهز بمشابك سكة DIN علوية وسفلية، مما يسمح بإزالة مستقلة بينما يبقى شريط التوصيل بالأسنان في مكانه. توفر خاصية منحنى C عتبة تحرير بين 5In و 10In، مما يجعلها مناسبة للدوائر ذات الأغراض العامة مع تيارات بداية معتدلة. قاطع الدارة DX3 خالي من الهالوجين ومصمم بوعي بيئي، ويتوافق مع متطلبات تقييد المواد. يمكن تجهيزه بملحقات Legrand DX3 وحدات RCD الإضافية وملحقات مختلفة للحصول على وظائف محسنة. يعمل الجهاز بموثوقية في درجات الحرارة المحيطة التي تتراوح من -25°C إلى 70°C ويتميز بفئة تحديد التيار 3 لتحديد الطاقة الأقصى. مع نطاق مقطع عرضي موصل يتراوح من 1.5-35mm² لكابلات الأساس الصلب و 1.5-25mm² للكابلات متعددة الأسلاك، فإنه يستوعب متطلبات التثبيت المختلفة.

المميزات الرئيسية

  • قدرة قطع 16kA عند 230V و 10kA عند 400V وفقاً لمعيار IEC 60898-1
  • حماية IP20 ضد الأصابع من الأجسام الصلبة التي تزيد عن 12.5mm
  • خاصية تحرير منحنى C مع عتبة تحرير بين 5In و 10In
  • تركيب على السكة DIN مع مشابك علوية وسفلية مستقلة لسهولة الإزالة
  • متوافق مع ملحقات Legrand DX3 وحدات RCD الإضافية والملحقات
  • فئة تحديد التيار 3 لتحديد الطاقة الأقصى
  • حامل تسمية لتحديد الدائرة بوضوح مع تشغيل/إيقاف
  • خالي من الهالوجين ومصمم بوعي بيئي
  • عرض مضغوط 35.4mm لاستخدام فعال للمساحة
  • خيارات اتصال متعددة: كابل نحاس، شريط توصيل بأسنان، شريط توصيل شوكي، أو شريط توصيل HX3

المواصفات الفنية

الخاصية القيمة
رقم المرجع 409196
كود EAN 3245064091961
العلامة التجارية Legrand
السلسلة DX³
النوع قاطع دارة كهرومغناطيسي حراري
عدد الأقطاب 2
التيار المقنن 2 A
خاصية التحرير منحنى C
الجهد المقنن 400 V AC
جهد العزل المقنن 500 V
جهد تحمل الدفقة المقنن 4 kV
قدرة القطع عند 230V 16 kA (Icn)
قدرة القطع عند 400V 10 kA (Icn)
قدرة القطع النهائية عند 230V 32 kA (Icu)
قدرة القطع النهائية عند 400V 16 kA (Icu)
فئة تحديد التيار 3
درجة الحماية IP20
التردد 50-60 Hz
العرض بوحدات معيارية 2
العرض 35.4 mm
الارتفاع 94.8 mm
العمق 77.8 mm
العمق المدمج 44 mm
درجة قوة التأثير IK02
مقطع الموصل الموصول (أساس صلب) 1.5-35 mm²
مقطع الموصل الموصول (متعدد الأسلاك) 1.5-25 mm²
نوع الاتصال طرفية ملولبة
اتجاه التوصيل الكهربائي من الأعلى أو الأسفل
طريقة التركيب سكة DIN
التركيب المدمج نعم
تبديل موصل محايد متزامن لا
درجة التلوث 2
المعدات الإضافية الممكنة نعم
نطاق درجة حرارة التشغيل -25 إلى 70°C
نطاق درجة حرارة التخزين -40 إلى 70°C
اللون رمادي
رقم RAL 7035
خالي من الهالوجين نعم
مساحة التسمية/سطح المعلومات نعم
مقاوم للانفجار لا
بصمة الكربون (مرحلة التصنيع) 1.958 kg CO₂ eq.
معايير الامتثال IEC 60898-1, IEC 60947-2, IEC/EN 60529
عتبة التحرير بين 5In و 10In
عدد الأقطاب المحمية 2

اطلب قاطع MCB DX3 قطبين 2 أمبير كيرف C | ليجراند | 409196 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

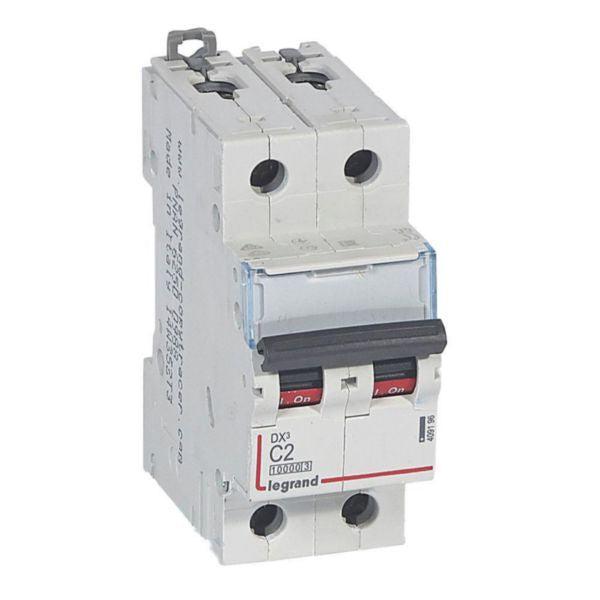

شكل المنتج
