تسوّق قاطع MCB DX3 قدرة قطع 25kA قطبين 25 أمبير كيرف C | ليجراند | 409770 في العراق بأفضل الأسعار

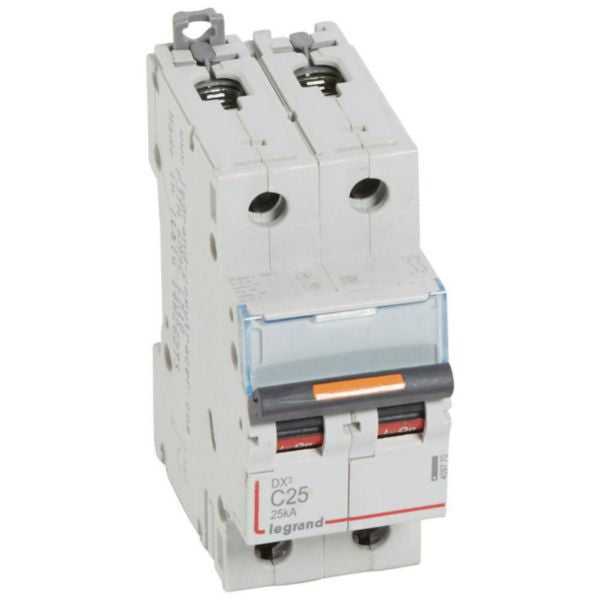

قاطع دوائر Legrand DX³ معياري ثنائي القطب 25A بقدرة قطع 25kA وحماية منحنى C وتثبيت سكة DIN للدوائر الكهربائية السكنية والتجارية الصغيرة

قاطع الدوائر DX³ من Legrand هو قاطع دوائر صغير ثنائي القطب حراري-مغناطيسي معياري مصمم للتحكم والحماية والعزل في التطبيقات السكنية والتجارية الصغيرة. يعمل هذا الجهاز ثنائي القطب 25A بجهد 230/400V~ بتيار متردد وقدرة قطع تبلغ 25kA وفقاً لمعايير IEC 60947-2. توفر خاصية الرحلة من النوع C (5In إلى 10In) حماية مثلى ضد الدوائس القصيرة مع عتبة رحلة بين 125A و250A، مما يجعلها مثالية لدوائر الأغراض العامة ذات تيارات الاندفاع المعتدلة. تتميز سلسلة DX³ بكسر مرئي لمؤشر حالة واضح، مع وضع التشغيل والإيقاف مطبوع على المقبض بخلفيات حمراء وخضراء لتحديد سهل. الجهاز مصنف IP20 (حماية ضد الأجسام الصلبة الأكبر من 12.5 مم) ويمكن تثبيته على سكة DIN مع مشابك مستقلة تسمح بالإزالة حتى عند تنشيط الناقل. يقبل قاطع الدوائر الكابلات النحاسية والنواقل ذات الأسنان والنواقل ذات الشوكة أو نواقل القابس Legrand HX3 لخيارات تثبيت مرنة، مع مقاطع عرضية للموصلات تتراوح من 1.5-25 مم² (متعدد الأسلاك) إلى 1.5-35 مم² (أحادي النواة). هذا المنتج الواعي بيئياً يتوافق مع متطلبات تقييد المواد ويتضمن حامل تسمية لتحديد الدائرة. يمكن تجهيز DX³ بملحقات Legrand والوحدات الإضافية RCD والعديد من الملحقات لتوسيع الوظائف. مع نطاق درجة حرارة تشغيل من -25 إلى 70 درجة مئوية وقدرة تخزين من -40 إلى 70 درجة مئوية، يوفر قاطع الدوائس الموثوق هذا أداء ثابتة في بيئات التثبيت المتنوعة. يتميز الجهاز بعرض مضغوط 35.4 مم وارتفاع 94.8 مم وعمق 77.8 مم مع عمق مدمج 44 مم لتثبيت اللوحة الفعال من حيث المساحة.

المميزات الرئيسية

قدرة قطع 25kA وفقاً لمعايير IEC 60947-2 لحماية موثوقة من الدوائس القصيرة
خاصية رحلة منحنى C (5In-10In) مع عتبة 125A-250A للدوائر ذات الأغراض العامة
آلية كسر مرئية مع مؤشر تشغيل/إيقاف بألوان حمراء وخضراء لتحديد الحالة الواضح
حماية IP20 ضد الأجسام الصلبة الأكبر من 12.5 مم وفقاً لمعيار IEC/EN 60529
تثبيت سكة DIN مع مشابك مستقلة تسمح بالإزالة الآمنة أثناء التشغيل
متوافق مع الكابلات النحاسية والنواقل ذات الأسنان والنواقل ذات الشوكة ونواقل قابس Legrand HX3
قابل للتوصيل بالكابلات الألومنيوم مع ملحق طرفي اختياري
مجهز بحامل تسمية للتحديد المناسب للدائرة
قابل للتوسع مع ملحقات Legrand DX3 ووحدات إضافية RCD وملحقات أخرى
تصميم خالي من الهالوجين مع عملية تصنيع واعية بيئياً
نطاق درجة حرارة التشغيل -25 إلى 70 درجة مئوية مع قدرة تخزين -40 إلى 70 درجة مئوية
أبعاد مضغوطة: عرض 35.4 مم وارتفاع 94.8 مم وعمق 77.8 مم

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دوائر صغير (MCB) - ثنائي القطب معياري
عدد الأقطاب	قطبين (2P)
التيار المقيم	25 أمبير
الجهد المقيم	400V AC (230/400V~)
جهد العزل المقيم	500V
جهد تحمل الدفقة المقيم	4 kV
قدرة القطع عند 230V	50 kA وفقاً لمعيار IEC 60947-2
قدرة القطع عند 400V	25 kA وفقاً لمعيار IEC 60947-2
خاصية الرحلة	منحنى C (عتبة 5In إلى 10In بين 125A-250A)
خاصية الإطلاق	حراري-مغناطيسي
التردد	50-60 Hz
درجة الحماية	IP20 (ضد الأجسام - IEC/EN 60529)
درجة قوة التأثير	IK02
درجة التلوث	3
العرض (وحدات معيارية)	مسافتان
العرض	35.4 مم
الارتفاع	94.8 مم
العمق	77.8 مم
العمق المدمج	44 مم
طريقة التثبيت	سكة DIN مع مشابك مستقلة
نوع الاتصال	طرفية ملولبة، ناقل، وكابل
المقطع العرضي للموصل (متعدد الأسلاك)	1.5-25 مم²
المقطع العرضي للموصل (أحادي النواة)	1.5-35 مم²
خيارات الإمداد	كابل نحاسي، ناقل أسنان (أعلى/أسفل)، ناقل شوكة (أسفل)، ناقل قابس Legrand HX3 (أعلى)
درجة الحرارة المحيطة (التشغيل)	-25 إلى 70°C
درجة حرارة التخزين	-40 إلى 70°C
نطاق الجهد الاسمي	360-440V
اتجاه الإمداد	أعلى أو أسفل
اللون	رمادي
رقم RAL	7035
خالي من الهالوجين	نعم
المعدات الإضافية	نعم - متوافق مع ملحقات DX3 ووحدات إضافية RCD وملحقات أخرى
الكسر المرئي	نعم - مع مؤشر التشغيل/الإيقاف
مساحة التسمية	نعم - حامل تسمية متكامل
تبديل الموصل المحايد في نفس الوقت	لا
التثبيت الغاطس	نعم
مقاوم للانفجار	لا
رقم المرجع	409770
رمز EAN	3245064097703
بصمة الكربون (التصنيع)	1.855 كجم CO₂ eq.

اطلب قاطع MCB DX3 قدرة قطع 25kA قطبين 25 أمبير كيرف C | ليجراند | 409770 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.
