تسوّق قاطع MCB DX3 قدرة قطع 6kA قطبين 16A كيرف D | ليجراند | 408031 في العراق بأفضل الأسعار

قاطع دورة Legrand DX3 حراري مغناطيسي ثنائي القطب بتيار مقيم 16A ومنحنى D وقدرة قطع 6kA وحماية IP20 مضادة للأصابع وتثبيت على قضيب DIN لحماية التركيبات المنزلية الموثوقة.

قاطع دورة Legrand DX3 MCB ثنائي القطب 16A بمنحنى D هو جهاز حماية عالي الأداء مصمم لحماية التركيبات الكهربائية السكنية والتجارية الصغيرة من الحمل الزائد والدوائس القصيرة. بقدرة قطع تبلغ 6000A وفقاً لمعيار IEC 60898-1 وخصائص تشغيل منحنى D، يوفر هذا الجهاز حماية موثوقة مع عتبة تشغيل تتراوح بين 160A و224A للدوائس القصيرة. يتميز قاطع الدورة بحماية IP20 مضادة للأصابع، مما يجعله آمناً للتركيبات المنزلية، وهو مصمم للتثبيت على قضيب DIN مع مشابك مزدوجة للإزالة المستقلة. يوفر هذا الجهاز ثنائي القطب تنوعاً استثنائياً في خيارات الإمداد الكهربائي، حيث يقبل كابلات النحاس وقضبان الأسنان (من الأعلى أو الأسفل) وقضبان الشوكة (من الأسفل) أو قضبان التوصيل Legrand HX3 (من الأعلى). يمكن تجهيز قاطع الدورة بملحقات Legrand DX3 وعناصر إضافية RCD ومختلف الملحقات لتوسيع وظائفه. يجعل تصميمه المدمج بعمق مدمج قدره 44 ملم وعرض 35.4 ملم مثالياً للتركيبات المحدودة المساحة مع الحفاظ على كفاءة التشغيل الكاملة. يتوافق الجهاز مع جميع متطلبات تقييد المواد وتم هندسته من خلال عملية تصنيع واعية بيئياً. يتميز بحامل تسمية لتحديد الدائرة الواضح ومؤشر التشغيل والإيقاف المطبوع على المقبض مع خلفيات حمراء وخضراء لسهولة التعرف على الحالة. بجهد مقيم قدره 400V وجهد اختبار الصدمة المقيم قدره 4kV ونطاق درجة الحرارة التشغيلية من -25°C إلى 70°C، يضمن قاطع الدورة هذا أداءً موثوقاً في ظروف بيئية متنوعة.

المميزات الرئيسية

قدرة قطع 6000A وفقاً لمعيار IEC 60898-1 مع خصائص تشغيل منحنى D
حماية IP20 مضادة للأصابع مناسبة للتركيبات المنزلية والتجارية الصغيرة
مشابك قضيب DIN مزدوجة تمكن الإزالة المستقلة دون التأثير على إمداد قضيب التوزيع
متوافق مع خيارات إمداد كهربائي متعددة: كابلات النحاس وقضبان الأسنان وقضبان الشوكة وقضبان توصيل Legrand HX3
قابل للتوسع مع ملحقات Legrand DX3 وعناصر RCD الإضافية والملحقات الشاملة
تحديد دائرة واضح مع حامل تسمية ومؤشر حالة التشغيل والإيقاف
تصميم واعٍ بيئياً مع مواد خالية من الهالوجين
عرض مدمج بوحدتين (35.4 ملم) مثالي للتركيبات المحدودة المساحة
نطاق درجة حرارة تشغيلية واسع من -25°C إلى 70°C
جهد اختبار صدمة مقيم قدره 4kV لحماية متقدمة من الارتفاعات

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دورة حراري مغناطيسي (MCB)
العلامة التجارية	Legrand
السلسلة	DX³
رقم المرجع	408031
رمز EAN	3245064080316
عدد الأقطاب	2 (ثنائي القطب)
التيار المقيم	16 أمبير
خاصية التحرير	منحنى D (10 In إلى 14 In)
الجهد المقيم	400 فولت تيار متردد
جهد العزل المقيم	500 فولت
جهد اختبار الصدمة المقيم	4 كيلوفولت
قدرة القطع المقيمة للدائرة القصيرة (Icn)	6 kA عند 400V (IEC 60898-1)
قدرة القطع المقيمة للدائرة القصيرة (Icu)	10 kA عند 400V (IEC 60947-2) / 25 kA عند 230V
عتبة تشغيل الدائرة القصيرة	160A إلى 224A (منحنى D)
نطاق التردد	50-60 Hz
درجة الحماية	IP20 (مضاد للأصابع)
تصنيف قوة الصدمة	IK02
طريقة التثبيت	قضيب DIN (35 ملم)
العرض	35.4 ملم (مسافة وحدتين)
الارتفاع	94.8 ملم
العمق	44 ملم (العمق المدمج) / 77.8 ملم (العمق الكلي)
مقطع الموصل القابل للتوصيل (أحادي النواة)	1.5 إلى 35 ملم²
مقطع الموصل القابل للتوصيل (متعدد الأسلاك)	1.5 إلى 25 ملم²
نوع التوصيل	طرفية برغي
اتجاه الإمداد	من الأعلى أو الأسفل
نطاق درجة الحرارة التشغيلية	-25°C إلى +70°C
نطاق درجة حرارة التخزين	-40°C إلى +70°C
درجة التلوث	2
اللون	رمادي (RAL 7035)
توافق المواد	خالي من الهالوجين
التثبيت المدمج	نعم
التبديل المتزامن للموصل المحايد	لا
المعدات الإضافية الممكنة	نعم (ملحقات DX3 وعناصر RCD الإضافية)
مقاوم للانفجار	لا
مساحة التسمية/سطح المعلومات	نعم
بصمة الكربون (مرحلة التصنيع)	1.836 كجم CO₂ eq.
توافق المعايير	IEC 60898-1, IEC 60947-2, IEC/EN 60529, توجيه RoHS, متوافق مع REACH

اطلب قاطع MCB DX3 قدرة قطع 6kA قطبين 16A كيرف D | ليجراند | 408031 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

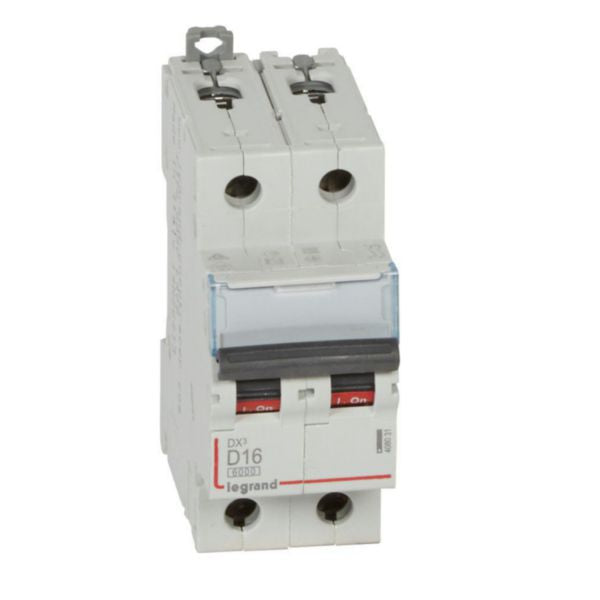

قاطع MCB DX3 قدرة قطع 6kA قطبين 16A كيرف D | ليجراند | 408031
