وصف

تسوّق قاطع MCB DX3 قدرة قطع 10kA قطبين 16 أمبير كيرف C | ليجراند | 409202 في العراق بأفضل الأسعار

قاطع دورة حراري مغناطيسي متقدم ثنائي القطب بتصنيف 16A وخاصية منحنى C، يوفر قدرة فصل 10kA وحماية IP20 للتركيبات السكنية والتجارية.
قاطع الدورة الكهربائية Legrand DX3 MCB 10000A هو جهاز حماية حراري مغناطيسي مصمم لحماية التركيبات الكهربائية السكنية والتجارية الصغيرة من الأحمال الزائدة والدوائر القصيرة. بتكوين ثنائي القطب وتيار مقيم بـ 16A، يوفر هذا الجهاز خاصية إطلاق منحنى C وقدرة فصل بـ 10kA عند 400V (16kA عند 230V). تم تصميم قاطع الدورة بآليات حماية متقدمة تشمل فئة تحديد التيار 3، مما يضمن الحد الأقصى من تحديد طاقة التسرب أثناء حالات الخلل. يسمح تصميمه المعياري بالتثبيت المرن على قضبان DIN ويقبل طرق إمداد متنوعة بما في ذلك الكابلات النحاسية وقضبان الشوكة والقضبان الأنبوبية. يجمع هذا قاطع الدورة بين وظائف التحكم والعزل، مما يجعله مثاليًا لحماية الدوائر وإدارة الحمل في التركيبات الكهربائية الحديثة. الجهاز محمي بـ IP20 ضد الأجسام الصلبة الأكبر من 12.5 مم، مما يضمن السلامة المقاومة للأصابع. يتميز بحامل تسمية مريح لتحديد الدوائر وإشارة ON/OFF واضحة مطبوعة على المقبض مع خلفيات حمراء وخضراء لسهولة التعرف على الحالة. تم تجهيز قاطع DX3 بمشابك قضيب DIN مستقلة على الجانب العلوي والسفلي، مما يسمح بالإزالة دون التأثير على إمداد القضيب الشوكي للصف. المنتج يتوافق مع معيار IEC 60898-1 للتركيبات السكنية ويستوفي جميع متطلبات تقييد المواد. إنه خالي من الهالوجين وتم تصميمه من خلال عملية واعية بالبيئة، مما يجعله مناسبًا للتركيبات الكهربائية المستدامة الحديثة. يمكن تجهيز الجهاز بملحقات Legrand DX3 وحدات إضافية RCD وملحقات مختلفة لتحسين الوظائف والتكيف مع متطلبات التثبيت المحددة.

المميزات الرئيسية

  • حماية حرارية مغناطيسية بقدرة فصل 16kA عند 230V و10kA عند 400V
  • خاصية إطلاق منحنى C للحماية المثالية ضد الأحمال الزائدة والدوائس القصيرة
  • حماية IP20 مقاومة للأصابع ضد الأجسام الصلبة الأكبر من 12.5 مم
  • فئة تحديد التيار 3 للحد الأقصى من تحديد الطاقة أثناء الأعطال
  • خيارات إمداد مرنة تشمل الكابلات النحاسية وقضبان الشوكة والقضبان الأنبوبية
  • مشابك قضيب DIN مستقلة للإزالة المريحة دون التأثير على إمداد القضيب
  • إشارة ON/OFF واضحة مع خلفيات حمراء وخضراء لسهولة تحديد الحالة
  • حامل تسمية لتحديد الدوائر والتنظيم
  • متوافق مع ملحقات Legrand DX3 وحدات إضافية RCD
  • تصميم خالي من الهالوجين واعي بالبيئة

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دورة حراري مغناطيسي (MCB)
عدد الأقطاب قطبان (2P)
التيار المقيم 16 أمبير (A)
خاصية الإطلاق منحنى C (5-10 In)
الجهد المقيم 400V AC
جهد العزل المقيم 500V
جهد الصمود للنبضات المقيم 4 kV
قدرة الفصل عند 230V 16 kA (Icn)
قدرة الفصل عند 400V 10 kA (Icn)
قدرة الفصل النهائية عند 230V 32 kA (Icu)
قدرة الفصل النهائية عند 400V 16 kA (Icu)
فئة تحديد التيار 3 (تحديد الطاقة الأقصى)
درجة الحماية IP20 (مقاومة للأصابع)
درجة قوة التأثير IK02
العرض بالوحدات المعيارية وحدتان
العرض 35.4 ملم
الارتفاع 94.8 ملم
العمق 77.8 ملم (العمق المدمج: 44 ملم)
نوع الاتصال محطة ملولبة
مقطع الموصل القابل للتوصيل (أحادي النواة) 1.5-35 ملم²
مقطع الموصل القابل للتوصيل (متعدد الأسلاك) 1.5-25 ملم²
التردد 50-60 هرتز
نطاق درجة الحرارة التشغيلية -25 إلى +70°C
نطاق درجة حرارة التخزين -40 إلى +70°C
درجة التلوث 2
طريقة التثبيت تثبيت قضيب DIN
اتجاه إمداد الكهرباء من الأعلى أو الأسفل
اللون رمادي
رقم RAL 7035
خالي من الهالوجين نعم
التثبيت المدمج نعم
التبديل المتزامن للموصل المحايد لا
الإمكانية الإضافية للمعدات نعم (ملحقات DX3، وحدات RCD)
توافق المعايير IEC 60898-1، EN 60898، IEC 60947-2
رقم المرجع 409202
رمز EAN 3245064092029
بصمة الكربون (التصنيع) 1.730 كجم CO₂ مكافئ

اطلب قاطع MCB DX3 قدرة قطع 10kA قطبين 16 أمبير كيرف C | ليجراند | 409202 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

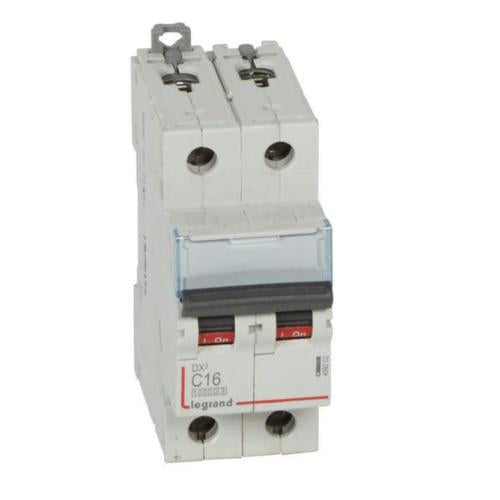

قاطع MCB DX3 قدرة قطع 10kA قطبين 16 أمبير كيرف C | ليجراند | 409202
