تسوّق قاطع MCB DX3 قطبين 80 أمبير كيرف D | ليجراند | 409458 في العراق بأفضل الأسعار

قاطع دائرة كهربائية معياري ليجراند DX3 ثنائي القطب بتصنيف 80 أمبير منحنى D، وقدرة قطع 10 كيلو أمبير/16 كيلو أمبير، وتصميم IP20 آمن للأصابع، وتركيب على سكة DIN للحماية الكهربائية السكنية والتجارية الصغيرة

قاطع الدائرة الكهربائية ليجراند DX3 ثنائي القطب 80 أمبير منحنى D هو قاطع حراري مغناطيسي معياري مصمم للتحكم الشامل والحماية والعزل الكهربائي للدوائر الكهربائية في التركيبات السكنية والتجارية الصغيرة. يتميز هذا الجهاز بخاصية إطلاق منحنى D بقدرة قطع 10 كيلو أمبير وفقاً لمعيار IEC 60898-1 وقدرة قطع 16 كيلو أمبير وفقاً لمعيار IEC 60947-2، مما يجعله مناسباً للتطبيقات التي تتطلب تحمل تيار اندفاع معتدل. يتم تجهيز قاطع الدائرة بحماية IP20 ضد الأصابع، ومؤشر ميكانيكي أحمر/أخضر لعرض الحالة، وحامل علامة لتحديد الدوائر بشكل مريح. قاطع 80 أمبير ثنائي القطب DX3 مصنوع بعمق مدمج 47 ملم ويعمل بجهد مقدر 400 فولت مع جهد عزل 500 فولت. يتميز بوصلات طرفية ملولبة متوافقة مع الموصلات متعددة الأسلاك بحجم 6-50 ملم² والموصلات الصلبة بحجم 6-70 ملم². يمكن توصيل الجهاز من الأعلى أو الأسفل وقابل للتركيب على أنظمة السكة DIN. مع عتبة رحلة بين 800 أمبير و1120 أمبير، يوفر قاطع منحنى D هذا حماية موثوقة من الدوائس القصيرة مع استيعاب تغييرات الحمل المعتدلة النموذجية في التطبيقات السكنية والتجارية الصغيرة. مصمم بوعي بيئي، هذا الجهاز الخالي من الهالوجين يتوافق مع متطلبات تقييد المواد وتوجيهات RoHS. سلسلة DX3 متوافقة مع ملحقات ليجراند والوحدات الإضافية RCD والعديد من الملحقات الأخرى، مما يسمح بتكوين نظام مرن. يعمل عبر نطاق تردد 50-60 هرتز ودرجات حرارة محيطة من -25 درجة مئوية إلى 70 درجة مئوية، يوفر قاطع الدائرة هذا أداءً وحماية متسقة طوال عمره التشغيلي. يجب إجراء التثبيت من قبل كهربائيين مؤهلين وفقاً للقوانين الكهربائية المحلية وقواعد التثبيت.

المميزات الرئيسية

خاصية إطلاق منحنى D بقدرة قطع 10 كيلو أمبير (IEC 60898-1) و16 كيلو أمبير (IEC 60947-2) لحماية موثوقة من الدوائس القصيرة
حماية IP20 آمنة للأصابع بعرض 35.4 ملم للتثبيت المعياري المضغوط على أنظمة السكة DIN
مؤشر ميكانيكي أحمر/أخضر وحامل علامة لتحديد الدائرة الواضح وعرض الحالة
متوافق مع ملحقات ليجراند DX3 ووحدات RCD الإضافية والملحقات الأخرى لتكوين نظام مرن
تصميم خالي من الهالوجين يتوافق مع متطلبات RoHS وتقييد المواد للاستدامة البيئية
رحلة حرارية مغناطيسية مع عتبة 800-1120 أمبير لتطبيقات تيار اندفاع معتدل
وصلات طرفية ملولبة تدعم موصلات صلبة 6-70 ملم² وموصلات متعددة الأسلاك 6-50 ملم²
قدرة التوريد من الأعلى أو الأسفل مع جهد مقدر 400 فولت وجهد عزل 500 فولت
نطاق درجة حرارة التشغيل -25 درجة مئوية إلى 70 درجة مئوية مع توافق التردد 50-60 هرتز
تصنيف مقاومة الصدمات IK02 مناسب للبيئات السكنية والتجارية الصغيرة

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دائرة كهربائية حراري مغناطيسي معياري
عدد الأقطاب	قطبان
التيار المقدر	80 أمبير
خاصية الإطلاق	منحنى D
قدرة القطع IEC 60898-1	10,000 أمبير (10 كيلو أمبير)
قدرة القطع IEC 60947-2 عند 400 فولت	16,000 أمبير (16 كيلو أمبير)
الجهد المقدر	400 فولت تيار متردد
جهد العزل	500 فولت
جهد تحمل الدفقة	4 كيلو فولت
نطاق التردد	50-60 هرتز
عتبة الرحلة	800 أمبير إلى 1120 أمبير (منحنى D بين 10In و14In)
درجة الحماية	IP20 (آمن للأصابع)
مقاومة الصدمات	IK02
العمق المدمج	47 ملم
العرض	35.4 ملم
الارتفاع	94.8 ملم
العمق الكلي	77.8 ملم
العرض المعياري	3 مسافات معيارية
نوع الاتصال	طرفية ملولبة
نطاق الموصل الصلب	6-70 ملم²
نطاق الموصل متعدد الأسلاك	6-50 ملم²
اتجاه التوريد	من الأعلى أو الأسفل
طريقة التركيب	سكة DIN
نطاق درجة حرارة التشغيل	-25 درجة مئوية إلى +70 درجة مئوية
نطاق درجة حرارة التخزين	-40 درجة مئوية إلى +70 درجة مئوية
درجة التلوث	2
اللون	رمادي (RAL 7035)
خالي من الهالوجين	نعم
التثبيت الغاطس	نعم
تبديل موصل محايد	لا
إمكانية المعدات الإضافية	نعم - متوافق مع ملحقات DX3 ووحدات RCD
مساحة العلامة	نعم
بصمة الكربون للتصنيع	3.112 كيلو جرام CO2 مكافئ
رقم المرجع	409458
كود EAN	3245064094580
توافق المعايير	IEC 60898-1, IEC 60947-2, IEC/EN 60529, RoHS, REACH

اطلب قاطع MCB DX3 قطبين 80 أمبير كيرف D | ليجراند | 409458 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

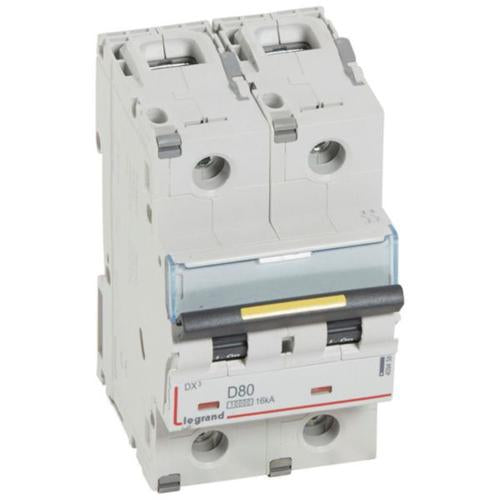

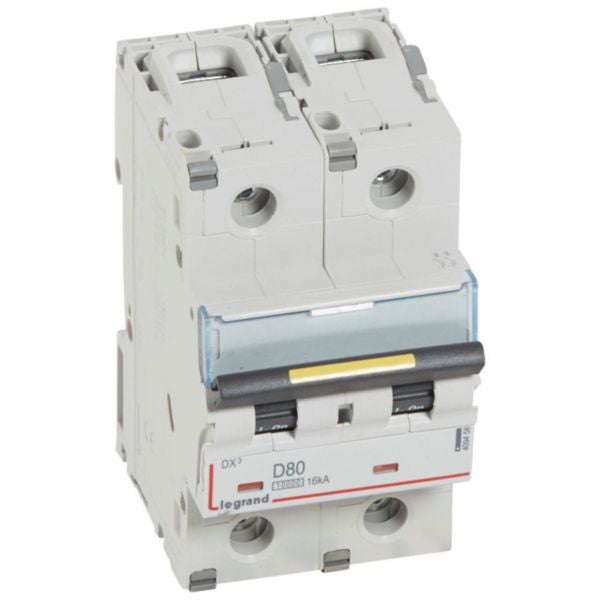

قاطع MCB DX3 قطبين 80 أمبير كيرف D | ليجراند | 409458
