وصف

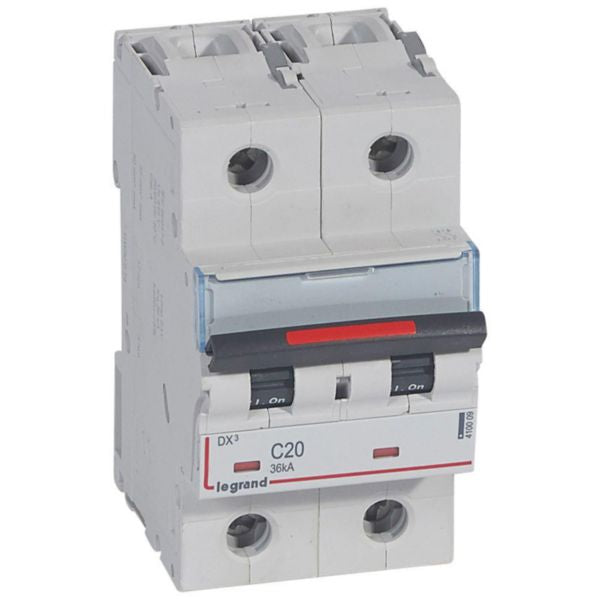

تسوّق قاطع MCB DX3 قطبين 20 أمبير كيرف C | ليجراند | 410009 في العراق بأفضل الأسعار

قاطع دارة Legrand DX³ نموذجي ثنائي القطب بقدرة 20A مع قدرة قطع 36 كيلو أمبير وحماية منحنى C وطرفيات آمنة من الأصابع من الفئة IP20 وتركيب على سكة DIN.
قاطع الدارة الكهربائية Legrand DX³ هو قاطع دارة ثنائي القطب نموذجي بخاصية حرارية-مغناطيسية مصمم للتحكم والحماية والعزل للدوائر الكهربائية في التطبيقات السكنية والتجارية الصغيرة. يوفر هذا الجهاز عالي الأداء قدرة قطع تبلغ 36 كيلو أمبير عند 400 فولت، مما يجعله مناسباً للبيئات الكهربائية الصعبة. يتميز قاطع الدارة بخاصية قطع منحنى C، مما يعني أنه ينقطع بين 5 إلى 10 مرات من التيار المقنن أثناء ظروف الدائرة القصيرة، مما يوفر حماية موثوقة ضد الإفراط في التيار والدوائر القصيرة. يتم تجهيز قاطع الدارة DX³ ثنائي القطب بقدرة 20A بطرفيات آمنة من الأصابع من الفئة IP20 التي تحمي من الأجسام الصلبة الأكبر من 12.5 ملم، مما يضمن التشغيل الآمن وفقاً لمعايير IEC/EN 60529. يتميز الجهاز بمؤشر ميكانيكي أحمر/أخضر يعرض بوضوح ما إذا كانت جهات الاتصال مفتوحة أو مغلقة، ويتضمن حامل علامة لتحديد الدائرة بسهولة. يمكن تزويد قاطع الدارة بكابل نحاسي من الأعلى أو الأسفل، وهو متوافق مع الموصلات ذات النواة الصلبة (1.5-50 ملم²) والموصلات متعددة الأسلاك (1.5-35 ملم²). قاطع الدارة DX³ هذا متوافق بالكامل مع ملحقات Legrand DX3 وعناصر إضافية RCD والعديد من الملحقات الأخرى، مما يسمح بتوسع النظام المرن والتخصيص. تم تصميم الجهاز مع الوعي البيئي، وامتثال لمتطلبات تقييد المواد وتتميز بمواد خالية من الهالوجين. بعرضه المضغوط البالغ 3 وحدات نمطية (53.4 ملم) وقدرته على التركيب على سكة DIN، يتكامل بسلاسة في لوحات كهربائية قياسية وألواح التوزيع.

المميزات الرئيسية

  • قدرة قطع 36 كيلو أمبير عند 400 فولت وفقاً لمعيار IEC 60947-2
  • خاصية قطع منحنى C بين 5 In و 10 In لحماية الدائرة القصيرة
  • طرفيات آمنة من الأصابع من الفئة IP20 تحمي من الأجسام الصلبة الأكبر من 12.5 ملم
  • مؤشر ميكانيكي أحمر/أخضر يعرض حالة جهات الاتصال المفتوحة/المغلقة
  • متوافق مع ملحقات Legrand DX3 وعناصر إضافية RCD والملحقات الأخرى
  • يقبل كابلات النحاس أو الألومنيوم مع ملحق طرفي اختياري
  • تصميم خالي من الهالوجين وواعي بالبيئة
  • تركيب على سكة DIN بعرض 3 وحدات نمطية (53.4 ملم)
  • حامل علامة لتحديد الدائرة بوضوح
  • نطاق درجة الحرارة التشغيلية -25°C إلى +70°C

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دارة نموذجي صغير (MCB)
الشركة المصنعة Legrand
سلسلة المنتج DX³
رقم المرجع 410009
رمز EAN 3245064100090
عدد الأقطاب 2 (ثنائي القطب)
التيار المقنن 20 A
الجهد المقنن 400 فولت تيار متردد
جهد العزل المقنن 500 فولت
جهد تحمل النبضة المقنن 6 كيلو فولت
قدرة القطع عند 230 فولت 72 كيلو أمبير (Icu وفقاً لـ IEC 60947-2)
قدرة القطع عند 400 فولت 36 كيلو أمبير (Icu وفقاً لـ IEC 60947-2)
منحنى القطع منحنى C (100A-200A، 5 In إلى 10 In)
التردد 50-60 هرتز
درجة الحماية IP20 (آمن من الأصابع)
درجة قوة الصدمة IK02
العرض بالوحدات 3 وحدات
بعد العرض 53.4 ملم
بعد الارتفاع 127.5 ملم
بعد العمق 79.2 ملم
العمق المدمج 47 ملم
مقطع الموصل ذو النواة الصلبة 1.5-50 ملم²
مقطع الموصل متعدد الأسلاك 1.5-35 ملم²
نوع الاتصال طرفي مسنن، كابل
اتجاه التغذية الأعلى أو الأسفل
طريقة التركيب سكة DIN
التركيب المدمج نعم
التبديل المتزامن للموصل المحايد لا
المعدات الإضافية الممكنة نعم
نطاق درجة الحرارة التشغيلية -25°C إلى +70°C
نطاق درجة حرارة التخزين -40°C إلى +70°C
نطاق الجهد المقنن 360-440 فولت
درجة التلوث 3
مقاوم للانفجار لا
اللون رمادي
رقم RAL 7035
خالي من الهالوجين نعم
مساحة العلامة/سطح المعلومات نعم
المؤشر الميكانيكي أحمر/أخضر
بصمة الكربون (التصنيع) 3.350 كجم CO₂ eq.
التوافقية ملحقات DX³، عناصر إضافية RCD، ملحقات Legrand
متوافق مع كابل الألومنيوم نعم (مع ملحق طرفي 4 063 10)

اطلب قاطع MCB DX3 قطبين 20 أمبير كيرف C | ليجراند | 410009 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.
