تسوّق قاطع MCB DX3 قطبين 125 أمبير كيرف C | ليجراند | 409230 في العراق بأفضل الأسعار

قاطع دائرة ليجراند DX3 معياري ثنائي القطب بحماية منحنى C بـ 125A، قدرة قطع 10 كيلو أمبير/16 كيلو أمبير، تصنيف IP20، متوافق مع ملحقات DX3 للتركيبات الكهربائية السكنية والتجارية.
قاطع الدائرة الكهربائية DX3 من ليجراند بقدرة 10000A ثنائي القطب 125A منحنى C هو قاطع دائرة حراري-مغناطيسي معياري مصمم للتحكم الموثوق والحماية والعزل الكهربائي للدوائر الكهربائية في التركيبات السكنية والتجارية الصغيرة. يوفر هذا الجهاز الحماية المتقدم قدرة قطع استثنائية بقيمة 10 كيلو أمبير وفقاً لمعيار IEC 60898-1 للتركيبات المنزلية و16 كيلو أمبير وفقاً لـ IEC 60947-2 للتطبيقات الصناعية. يعمل بجهد 230/400 فولت تيار متردد مع خاصية إطلاق منحنى C، ويوفر عتبات قطع مثالية بين 625A و1250A (5-10 مرات التيار المقيس)، مما يجعله مثالياً للدوائس ذات تيارات البدء المعتدلة. يتميز قاطع الدائرة DX3 بآليات حماية شاملة تشمل مؤشر ميكانيكي أحمر/أخضر يعرض بوضوح حالة الفتح أو الإغلاق للجهات، وحامل تسمية مدمج لتحديد الدوائر بسهولة. بعمق مدمج قدره 44 ملم وعرض 35.4 ملم، يحتل فقط 3 مسافات معيارية على قضبان DIN، مما يجعله فعالاً من حيث المساحة في تركيبات اللوحات. الجهاز محمي من الأجسام الصلبة الأكبر من 12.5 ملم بتصنيف IP20 وفقاً لمعايير IEC/EN 60529، مما يضمن الأمان والموثوقية في بيئات التثبيت المختلفة. قاطع الدائرة هذا متوافق تماماً مع ملحقات ليجراند DX3 ووحدات RCD الإضافية والعديد من الملحقات، مما يسمح بتوسع النظام المرن والتخصيص. يمكن توصيله عبر كابل نحاسي من الأعلى أو الأسفل، وبملحق طرفي اختياري، يمكنه أيضاً استيعاب الكابلات الألومنيومية. يتوافق المنتج مع جميع متطلبات تقييد المواد وتم تصميمه بوعي بيئي، مع بناء خالي من الهالوجين. بجهد عزل مقيس قدره 500 فولت وجهد تحمل الدفع قدره 4 كيلو فولت، يوفر حماية فائقة للتركيبات الكهربائية الحديثة.

المميزات الرئيسية

  • حماية حرارية-مغناطيسية مع خاصية إطلاق منحنى C لتيارات البدء المعتدلة
  • قدرة قطع 10 كيلو أمبير (IEC 60898-1) و16 كيلو أمبير (IEC 60947-2) للتطبيقات المتنوعة
  • مؤشر ميكانيكي أحمر/أخضر يعرض حالة الجهات المفتوحة/المغلقة
  • حماية IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم للتشغيل الآمن
  • متوافق مع ملحقات ليجراند DX3 ووحدات RCD الإضافية والملحقات
  • تصميم فعال من حيث المساحة يحتل فقط 3 مسافات معيارية على قضبان DIN
  • يقبل كابلات النحاس والألومنيوم مع ملحق طرفي اختياري
  • بناء خالي من الهالوجين مع وعي بيئي
  • جهد عزل مقيس 500 فولت وجهد تحمل الدفع 4 كيلو فولت
  • حامل تسمية مدمج لتحديد الدوائر بسهولة

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة حراري-مغناطيسي معياري
عدد الأقطاب 2 (ثنائي)
التيار المقيس 125 أمبير
خاصية الإطلاق منحنى C
الجهد المقيس 400 فولت تيار متردد
جهد العزل المقيس 500 فولت
جهد تحمل الدفع المقيس 4 كيلو فولت
قدرة القطع (IEC 60898-1) 10 كيلو أمبير عند 400 فولت
قدرة القطع (IEC 60947-2) 32 كيلو أمبير عند 230 فولت / 16 كيلو أمبير عند 400 فولت
عتبة القطع 625 أمبير إلى 1250 أمبير (5-10 مرات التيار المقيس)
نطاق التردد 50-60 هرتز
درجة الحماية IP20
درجة قوة التأثير IK02
نطاق درجة الحرارة التشغيلية -25°C إلى +70°C
نطاق درجة حرارة التخزين -40°C إلى +70°C
العمق المدمج 44 ملم
العرض 35.4 ملم
الارتفاع 94.8 ملم
عرض المسافة المعيارية 3 وحدات
العمق الكلي 77.8 ملم
مقطع الموصل القابل للتوصيل (متعدد الأسلاك) 6-50 ملم²
مقطع الموصل القابل للتوصيل (ذو النواة الصلبة) 6-70 ملم²
نوع الاتصال محطة برغي
اتجاه التغذية من الأعلى أو الأسفل
طريقة التثبيت قضيب DIN
التثبيت المدمج نعم
التبديل المتزامن للموصل المحايد لا
درجة التلوث 2
المعدات الإضافية الممكنة نعم
اللون رمادي
رقم RAL 7035
خالي من الهالوجين نعم
مقاوم للانفجار لا
مساحة التسمية نعم
بصمة الكربون (مرحلة التصنيع) 3.068 كيلو غرام CO2 ما يعادل
رقم المرجع 409230
رمز EAN 3245064092302
الضمان ضمان ليجراند القياسي ينطبق

اطلب قاطع MCB DX3 قطبين 125 أمبير كيرف C | ليجراند | 409230 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

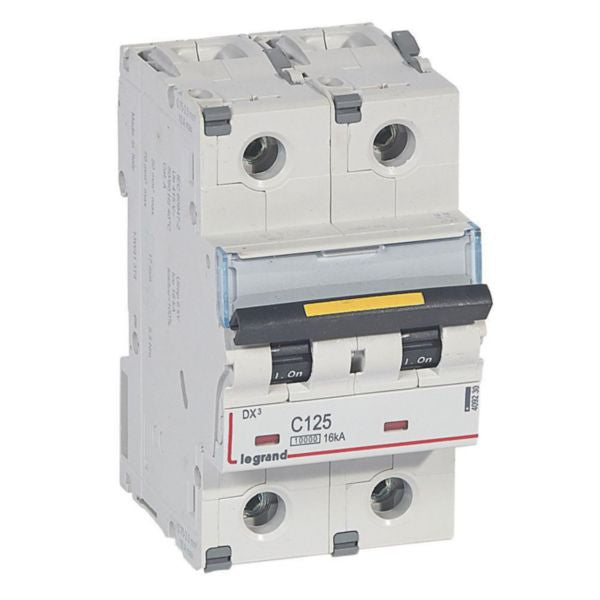

قاطع MCB DX3 قطبين 125 أمبير كيرف C | ليجراند | 409230
