وصف

تسوّق قاطع MCB DX3 قطبين 10 أمبير كيرف D | ليجراند | 409819 في العراق بأفضل الأسعار

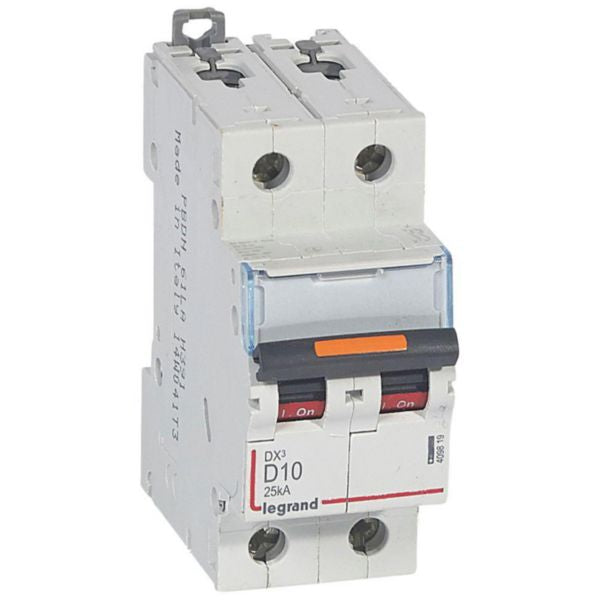

قاطع دارة Legrand DX3 معياري ثنائي القطب مع حماية منحنى D بقوة 10A وقدرة قطع 25kA عند 400V، يتميز بخيارات توصيل مرنة وحماية IP20 للتركيبات الكهربائية السكنية والتجارية.
قاطع الدارة Legrand DX3 MCB هو قاطع دارة ثنائي القطب حراري-مغناطيسي معياري مصمم للتحكم والحماية والعزل في الدوائر الكهربائية للتطبيقات السكنية والتجارية الصغيرة. يوفر هذا الجهاز الحماية المتقدم قدرة قطع تبلغ 25kA عند 400V مع حماية منحنى D بقوة 10A، مما يستوفي معايير IEC 60947-2 الدولية. يتميز قاطع الدارة بحد تشغيل للدوائر القصيرة بين 100A و140A (منحنى D بين 10 In و14 In)، مما يضمن حماية موثوقة للتركيبات الكهربائية. يوفر MCB DX3 مرونة استثنائية في خيارات التثبيت والتوصيل. يمكن توصيله عبر كابل نحاسي أو قضيب سن (من الأعلى أو الأسفل) أو قضيب شوكة (من الأسفل) أو قضيب توصيل Legrand HX3 (من الأعلى)، مما يجعله قابلاً للتكيف مع تكوينات كهربائية مختلفة. الجهاز محمي ضد الأجسام الصلبة الأكبر من 12.5 ملم برتبة IP20 وفقاً لمعايير IEC/EN 60529، مما يضمن التشغيل الآمن في البيئات الداخلية القياسية. بعمق مدمج بقياس 44 ملم وعرض 2 وحدة معيارية، يناسب التركيبات على السكة المعيارية DIN بسهولة. يدمج هذا المنتج مبادئ التصميم الواعي بالبيئة ويتوافق مع متطلبات تقييد المواد بما في ذلك لوائح RoHS و REACH. يمكن تجهيز DX3 بملحقات Legrand والوحدات الإضافية RCD والعديد من الملحقات لتحسين الوظائف. يتميز بمؤشر تشغيل/إيقاف مطبوع على المقبض برموز حمراء وخضراء لتحديد الحالة بسهولة، ويتضمن حامل تسمية لتحديد الدائرة بوضوح. يعمل الجهاز بموثوقية عبر نطاق درجة حرارة واسع (-25°C إلى +70°C) وخالي من الهالوجين، مما يجعله مناسباً للتركيبات الكهربائية الحديثة التي تتطلب الامتثال البيئي.

المميزات الرئيسية

  • قدرة قطع 25kA عند 400V وفقاً لمعايير IEC 60947-2
  • خاصية تشغيل منحنى D مع حد دارة قصيرة بين 100A-140A
  • خيارات توصيل مرنة: كابل نحاسي أو قضيب سن أو قضيب شوكة أو قضيب توصيل Legrand HX3
  • حماية IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم (محمي من اللمس)
  • متوافق مع ملحقات Legrand DX3 ووحدات RCD الإضافية والملحقات
  • عمق مدمج صغير بقياس 44 ملم مع عرض 2 وحدة معيارية للتثبيت على السكة DIN
  • مؤشر تشغيل/إيقاف مع علامات مقبض حمراء وخضراء لتحديد الحالة بسهولة
  • حامل تسمية لتحديد الدائرة بوضوح والتنظيم
  • نطاق درجة حرارة تشغيل واسع: -25°C إلى +70°C
  • خالي من الهالوجين وتصميم واعي بالبيئة متوافق مع RoHS و REACH

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دارة ثنائي القطب حراري-مغناطيسي معياري
عدد الأقطاب قطبان (ثنائي القطب)
التيار المقنن 10A
خاصية التشغيل منحنى D
الجهد المقنن 400V AC
جهد العزل المقنن 500V
جهد تحمل النبضات المقنن 4kV
قدرة القطع عند 230V 50kA (Icu وفقاً لـ IEC 60947-2)
قدرة القطع عند 400V 25kA (Icu وفقاً لـ IEC 60947-2)
حد تشغيل الدارة القصيرة 100A إلى 140A (منحنى D بين 10 In و14 In)
نطاق التردد 50-60 Hz
العمق المدمج 44 ملم
عرض الوحدة المعيارية وحدتان معياريتان (35.4 ملم)
الارتفاع 94.8 ملم
العمق الكلي 77.8 ملم
درجة الحماية IP20 (محمي من الأجسام الصلبة الأكبر من 12.5 ملم)
درجة قوة التأثير IK02
درجة الحرارة المحيطة أثناء التشغيل -25°C إلى +70°C
درجة حرارة التخزين -40°C إلى +70°C
نطاق الجهد المقنن 360V إلى 440V
مقطع الموصل القابل للتوصيل (متعدد الأسلاك) 1.5-25 ملم²
مقطع الموصل القابل للتوصيل (صلب الأساس) 1.5-35 ملم²
نوع الاتصال طرفية ملولبة، قضيب وكابل
اتجاه إمداد الكهرباء من الأعلى أو الأسفل
درجة التلوث 3
التبديل المتزامن لموصل محايد لا
التثبيت المدمج نعم
معدات إضافية ممكنة نعم (ملحقات DX3، وحدات RCD الإضافية، ملحقات)
اللون رمادي (RAL 7035)
خالي من الهالوجين نعم
مقاوم للانفجار لا
رقم المرجع 409819
رمز EAN 3245064098199
بصمة الكربون (مرحلة التصنيع) 1.781 كجم CO₂ eq.
طريقة التثبيت تثبيت على السكة المعيارية DIN مع مشابك مستقلة من الأعلى والأسفل
مساحة التسمية نعم (يتضمن حامل تسمية)

اطلب قاطع MCB DX3 قطبين 10 أمبير كيرف D | ليجراند | 409819 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.
