وصف

تسوّق قاطع MCB DX3 قطبين 10 أمبير كيرف C | ليجراند | 410007 في العراق بأفضل الأسعار

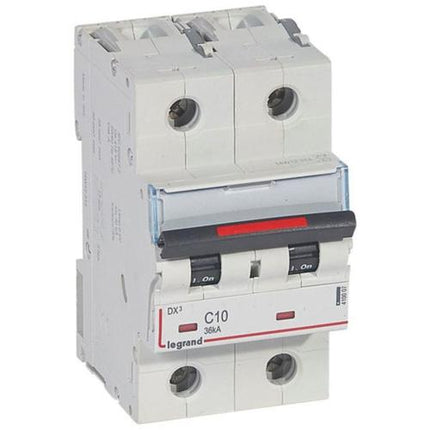

قاطع دائرة كهربائية Legrand DX3 معياري ثنائي القطب حراري مغناطيسي برتبة 10A منحنى C، قدرة قطع 36kA عند 400V، محطات آمنة من اللمس IP20، وآلية قطع مرئية بالكامل لحماية كهربائية موثوقة في التطبيقات السكنية والتجارية.
قاطع الدائرة الكهربائية Legrand DX3 هو قاطع حراري مغناطيسي معياري ثنائي القطب مصمم للتطبيقات السكنية والتجارية الصغيرة. يتميز هذا القاطع ثنائي القطب برتبة تيار مقننة 10A مع خاصية قطع منحنى C، مما يوفر حماية موثوقة ضد الحمل الزائد والدوائس القصيرة. بقدرة قطع 36kA عند 400V و72kA عند 230V وفقاً لمعايير IEC 60947-2، يقدم هذا الجهاز أداءً استثنائياً وسلامة عالية. يضمن آلية القطع المرئية بالكامل التشغيل الشفاف، بينما يعرض المؤشر الميكانيكي الأحمر/الأخضر بوضوح حالة التلامس (مفتوح أو مغلق). يتم تجهيز القاطع بمحطات آمنة من اللمس IP20، مما يحمي من الأجسام الصلبة التي يزيد حجمها عن 12.5 ملم، مما يجعله مناسباً للتثبيت في بيئات كهربائية متنوعة. تم هندسة سلسلة DX3 لتسهيل التثبيت على قضبان DIN بتصميم مضغوط يشغل 3 فراغات معيارية فقط. يسمح العمق المدمج البالغ 47 ملم بالتثبيت الغاطس في لوحات التوزيع القياسية. يتميز الجهاز بحامل تسمية لتحديد الدائرة بوضوح ويمكن تغذيته بكابل نحاسي من الأعلى أو الأسفل. مع أقسام موصل قابلة للتوصيل تتراوح من 1.5-50 ملم² للكابلات الصلبة و1.5-35 ملم² للكابلات متعددة الأسلاك، يستوعب هذا القاطع متطلبات التثبيت المختلفة. يعمل الجهاز بشكل موثوق عبر نطاق درجة حرارة محيطة واسع من -25°م إلى 70°م ويتضمن قدرة درجة حرارة تخزين من -40°م إلى 70°م. يمكن تجهيز قاطع الدائرة هذا بملحقات Legrand DX3 ووحدات إضافية RCD ومختلف الملحقات لتحسين الوظائف. يتوافق الجهاز مع متطلبات تقييد المواد وتم تصميمه في عملية واعية بيئياً، مع استخدام مواد خالية من الهالوجين. يحافظ على جهد مقنن 400V مع جهد عزل مقنن 500V وجهد تحمل النبض 6kV. يضمن تصنيف درجة التلوث 3 التشغيل الموثوق به في البيئات الملوثة بشكل معتدل. يجب إجراء التثبيت بواسطة كهربائيين مؤهلين وفقاً للقواعس المحلية لضمان السلامة والأداء الأمثل.

المميزات الرئيسية

  • قدرة قطع 36kA عند 400V و72kA عند 230V وفقاً لمعايير IEC 60947-2
  • خاصية قطع منحنى C مع عتبة بين 50A و100A (5-10 In) لحماية حمل زائد مثلى
  • محطات آمنة من اللمس IP20 تحمي من الأجسام الصلبة التي يزيد حجمها عن 12.5 ملم
  • آلية قطع مرئية بالكامل مع مؤشر حالة ميكانيكي أحمر/أخضر
  • تصميم مضغوط بفراغ 3 معياري مع عمق مدمج 47 ملم للتثبيت الغاطس
  • متوافق مع ملحقات Legrand DX3 ووحدات إضافية RCD والملحقات
  • قابل للتوصيل بكابلات النحاس من الأعلى أو الأسفل مع خيار محول كابل الألومنيوم
  • نطاق درجة حرارة محيطة واسع للتشغيل من -25°م إلى 70°م
  • حامل تسمية مدمج لتحديد الدائرة بوضوح
  • تصميم خالي من الهالوجين واعي بيئياً

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة كهربائية معياري ثنائي القطب حراري مغناطيسي
التيار المقنن 10A
عدد الأقطاب 2 (ثنائي القطب)
خاصية القطع منحنى C (عتبة القطع 50-100A)
الجهد المقنن 400V تيار متردد
جهد العزل المقنن 500V
جهد تحمل النبض المقنن 6kV
قدرة القطع عند 400V 36kA (Icu وفقاً لـ IEC 60947-2)
قدرة القطع عند 230V 72kA (Icu وفقاً لـ IEC 60947-2)
نطاق التردد 50-60Hz
درجة الحماية IP20 (محطات آمنة من اللمس)
درجة قوة التأثير IK02
درجة التلوث 3
العرض (الفراغات المعيارية) 3 فراغات
العرض 53.4 ملم
الارتفاع 127.5 ملم
العمق (المدمج) 47 ملم
العمق الإجمالي 79.2 ملم
مقطع الموصل القابل للتوصيل (الصلب) 1.5-50 ملم²
مقطع الموصل القابل للتوصيل (متعدد الأسلاك) 1.5-35 ملم²
نوع التوصيل محطة مسننة، كابل
طريقة التركيب قضيب DIN
نطاق درجة الحرارة المحيطة للتشغيل -25°م إلى 70°م
نطاق درجة حرارة التخزين -40°م إلى 70°م
نطاق الجهد المقنن 360-440V
اتجاه الإمداد من الأعلى أو الأسفل
اللون رمادي (RAL 7035)
خالي من الهالوجين نعم
مقاوم للانفجار لا
معدات إضافية ممكنة نعم
التثبيت الغاطس نعم
قطع موصل محايد متزامن لا
مساحة التسمية نعم
رقم المرجع 410007
رمز EAN 3245064100076
بصمة الكربون (مرحلة التصنيع) 3.341 كجم CO2 معادل
العلامة التجارية Legrand
السلسلة DX3

اطلب قاطع MCB DX3 قطبين 10 أمبير كيرف C | ليجراند | 410007 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

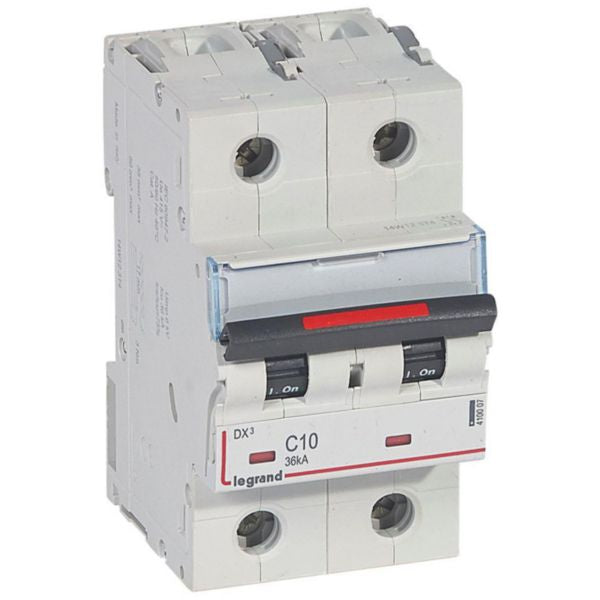

قاطع MCB DX3 قطبين 10 أمبير كيرف C | ليجراند | 410007
