وصف

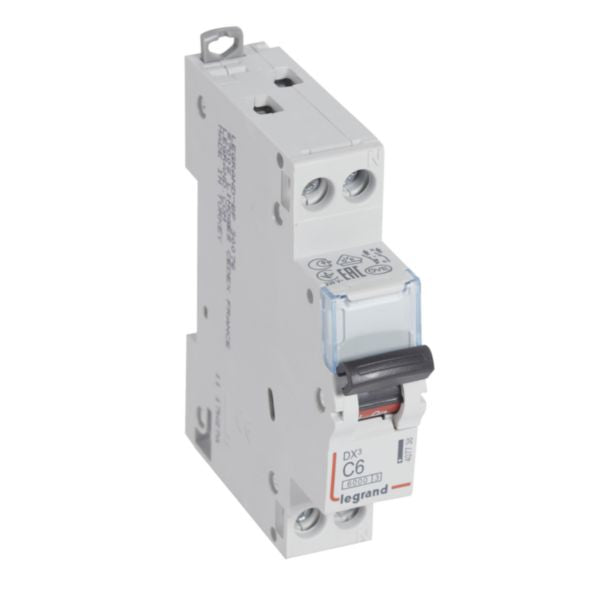

تسوّق قاطع MCB DX3 قدرة قطع 6kA 1P+N قدرة 6A كيرف C | ليجراند | 407738 في العراق بأفضل الأسعار

قاطع دارة كهرومغناطيسي بقدرة قطع 6kA/10kA وحماية منحنى C وتصنيف IP20 وتركيب سكة DIN لحماية موثوقة للتركيبات الكهربائية

قاطع الدارة الكهرومغناطيسي Legrand DX3 بقطب واحد ومحايد بتصنيف 6A ومنحنى C مصمم خصيصاً لحماية تركيبات الأسلاك من الحمل الزائد والدوائس القصيرة. بقدرة قطع تبلغ 6kA/10kA وخصائص منحنى C، يوفر هذا الجهاز حماية موثوقة بدرجة حماية IP20. يمكن استخدام قاطع الدارة للتحكم في العزل الآمن والفعال للتركيب. مزود بمشابك سكة DIN تسمح بالإزالة المستقلة عند بقاء شريط التوصيل في مكانه، يضمن هذا المنتج تركيباً وصيانة مريحة. يتميز قاطع الدارة بحامل تسمية لتحديد الدائرة بوضوح وإشارة ON/OFF مطبوعة على المقبض بخلفيات حمراء وخضراء لتحديد الحالة بسهولة. قاطع الدارة أحادي القطب مع المحايد مصنوع بأقصى تحديد للطاقة (فئة تحديد الطاقة 3 وفقاً لمعيار IEC 60898-1) ويوفر حماية مقاومة للأصابع ضد الأجسام الصلبة الأكبر من 12.5 مم. يعمل الجهاز بجهد مقنن 230 فولت تيار متردد بنطاق تردد 50-60 هرتز. يمكن توريده إما بكابل نحاسي أو شريط توصيل من الأعلى أو الأسفل، مما يوفر خيارات تركيب مرنة. المنتج يتوافق مع جميع متطلبات تقييد المواد وتم تصميمه من خلال عملية واعية بيئياً. يتميز قاطع الدارة DX3 بتصميم مضغوط بأبعاد 17.8 مم عرض و94.8 مم ارتفاع و77.6 مم عمق، مما يجعله مثالياً للتركيبات المحدودة المساحة. يمكنه استيعاب مقاطع موصلات قابلة للتوصيل من 0.75-10 مم² للكابلات متعددة الأسلاك و0.75-16 مم² للموصلات أحادية النواة. يعمل الجهاز بموثوقية في درجات حرارة محيطة تتراوح من -25 درجة مئوية إلى 70 درجة مئوية ويمكن تخزينه في درجات حرارة تتراوح بين -40 درجة مئوية إلى 70 درجة مئوية. يمكن تجهيزه بملحقات وإضافيات Legrand DX3 لتحسين الوظائف.

المميزات الرئيسية

قدرة قطع 6kA/10kA مع خاصية منحنى C للقطع (عتبة دارة قصيرة 30A-60A)
حماية IP20 مقاومة للأصابع ضد الأجسام الصلبة الأكبر من 12.5 مم وفقاً لمعيار IEC/EN 60529
فئة تحديد الطاقة 3 وفقاً لمعيار IEC 60898-1 لأقصى حماية
مشابك سكة DIN المزدوجة (أعلى وأسفل) تسمح بالإزالة المستقلة مع بقاء شريط التوصيل
حامل تسمية مع إشارة ON/OFF مطبوعة على المقبض بخلفيات ملونة
متوافق مع ملحقات وإضافيات Legrand DX3 لتحسين الوظائف
خيارات توريد مرنة عبر كابل نحاسي أو شريط توصيل من الأعلى أو الأسفل
تصميم مضغوط (17.8 مم عرض) مناسب للتركيبات المحدودة المساحة
نطاق درجة حرارة محيطة واسع (-25 درجة مئوية إلى 70 درجة مئوية) للأداء الموثوق
تصميم واعي بيئياً يتوافق مع متطلبات تقييد المواد

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دارة كهرومغناطيسي
التيار المقنن	6 أمبير
الجهد المقنن	230 فولت تيار متردد
جهد العزل المقنن	250 فولت
جهد تحمل النبضة المقنن	4 كيلوفولت
قدرة القطع (Icn)	6 كيلوأمبير عند 230 فولت وفقاً لـ EN 60898
قدرة القطع (Icu)	10 كيلوأمبير عند 230 فولت وفقاً لـ IEC 60947-2
خاصية الإطلاق	منحنى C
عتبة قطع الدارة القصيرة	30 أمبير إلى 60 أمبير (5 In إلى 10 In)
عدد الأقطاب	2 (قطب محمي واحد + محايد)
نطاق التردد	50-60 هرتز
فئة تحديد التيار	3
درجة الحماية	IP20
تصنيف قوة التأثير	IK02
العرض	17.8 ملم
الارتفاع	94.8 ملم
العمق	77.6 ملم (العمق المدمج: 44 ملم)
العمق المدمج	44 ملم
العرض بوحدات معيارية	1
طريقة التركيب	سكة DIN
نوع الاتصال	محطة ملولبة، شريط توصيل وكابل
اتجاه الإمداد	من الأعلى أو الأسفل
مقطع الموصل القابل للتوصيل (متعدد الأسلاك)	0.75-10 ملم²
مقطع الموصل القابل للتوصيل (أحادي النواة)	0.75-16 ملم²
نطاق درجة حرارة التشغيل	-25 درجة مئوية إلى 70 درجة مئوية
نطاق درجة حرارة التخزين	-40 درجة مئوية إلى 70 درجة مئوية
نطاق الجهد المقنن	210-250 فولت
درجة التلوث	2
اللون	رمادي
رقم RAL	7035
خالي من الهالوجين	نعم
التركيب الغاطس	نعم
تبديل المحايد المتزامن	نعم
إشارة تحديد المحطة	نعم
مساحة التسمية	نعم
الجهاز الإضافي الممكن	نعم
مقاوم للانفجار	لا
رقم المرجع	407738
كود EAN	3245064077385
البصمة الكربونية (التصنيع)	0.709 كيلوجرام CO2 مكافئ

اطلب قاطع MCB DX3 قدرة قطع 6kA 1P+N قدرة 6A كيرف C | ليجراند | 407738 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.
