وصف

تسوّق قاطع MCB DX3 1P+N قدرة 3A كيرف B | ليجراند | 407470 في العراق بأفضل الأسعار

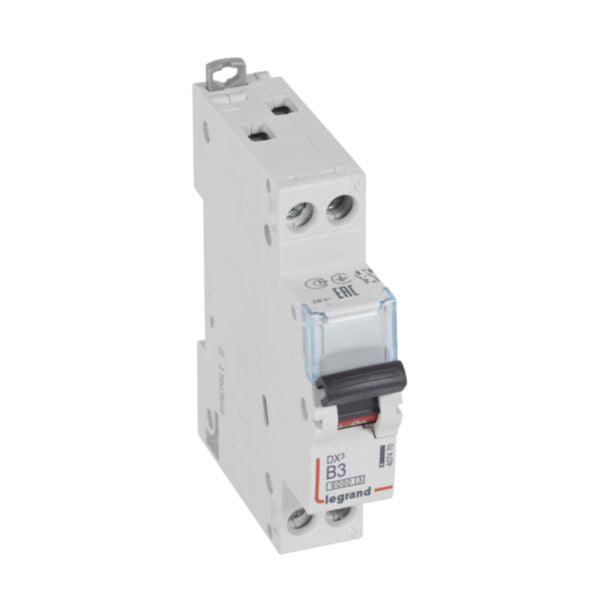

قاطع دائرة كهربائية صغير حراري مغناطيسي من Legrand DX3 بتصنيف 3A منحنى B وقدرة قطع 6000A وحماية آمنة من الأصابع IP20 وفئة تحديد طاقة 3 لحماية موثوقة للتركيبات الكهربائية المنزلية.
قاطع الدائرة الكهربائية Legrand DX3 MCB هو جهاز حماية حراري مغناطيسي مصمم لحماية التركيبات الكهربائية من الأحمال الزائدة والدوائس القصيرة. بتيار مقدر 3A وخاصية تجاوب منحنى B، يوفر هذا الجهاز أحادي القطب مع المحايد حماية موثوقة للتركيبات الكهربائية السكنية والتجارية الصغيرة. يتميز قاطع الدائرة بقدرة قطع 6000A عند 230V وفقاً لمعيار IEC 60898-1، مما يضمن حماية فعالة في التطبيقات المنزلية. تصميمه المدمج بعرض 17.8 ملم يسمح بتثبيت فعال على سكة DIN في لوحات التوزيع. يتضمن قاطع الدائرة هذا ميزات حماية متقدمة تشمل الحماية الآمنة من الأصابع IP20 (محمي ضد الأجسام الصلبة الأكبر من 12.5 ملم) وفئة تحديد الطاقة العالية 3 وفقاً لمعيار IEC 60898-1. يعمل الجهاز بجهد مقدر 230V مع جهد عزل مقدر Ui بقيمة 250V وجهد تحمل الدفعات 4kV. يدعم توصيلات الإمداد الكهربائي من الأعلى والأسفل ويستوعب مقاطع موصلات متعددة الأسلاك من 0.75-10 ملم² أو موصلات صلبة من 0.75-16 ملم². يتم تحديد مؤشر التشغيل والإيقاف بوضوح على المقبض بخلفيات حمراء وخضراء لسهولة تحديد الحالة. يتوافق DX3 MCB مع ملحقات وإكسسوارات Legrand DX3، مما يوفر خيارات تكوين مرنة للتركيبات المعقدة. يتميز بحامل علامات لتحديد الدائرة بوضوح ومشابك سكة DIN مزدوجة (أعلى وأسفل) تسمح بالإزالة المستقلة دون التأثير على إمداد البسبار الرئيسي. يتوافق الجهاز مع متطلبات تقييد المواد وتم تصميمه وفقاً لعمليات التصنيع الواعية بيئياً. نطاق درجة الحرارة التشغيلية من -25 إلى 70°C، مع إمكانية التخزين من -40 إلى 70°C.

المميزات الرئيسية

  • قدرة قطع 6000A عند 230V وفقاً لمعيار IEC 60898-1 للتركيبات المنزلية
  • حماية آمنة من الأصابع IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم مع فئة تحديد طاقة 3
  • خاصية تجاوب منحنى B مع عتبة دائرة قصيرة بين 9A و 15A (3In إلى 5In)
  • متوافق مع ملحقات وإكسسوارات Legrand DX3 لتكوينات تثبيت مرنة
  • مؤشر واضح للتشغيل والإيقاف بخلفيات حمراء وخضراء على المقبض لسهولة تحديد الحالة
  • إمكانية إزالة مستقلة مع مشابك سكة DIN مزدوجة دون التأثير على إمداد البسبار الرئيسي
  • يدعم توصيلات الكابلات النحاسية والبسبار من الأعلى أو الأسفل
  • حامل علامات لتحديد الدائرة بوضوح وسهولة
  • تصميم واعي بيئياً متوافق مع متطلبات تقييد المواد
  • نطاق درجة حرارة تشغيلية واسع من -25°C إلى 70°C

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة كهربائية صغير - حراري مغناطيسي
الشركة المصنعة Legrand
سلسلة الموديل DX3
رقم المرجع 407470
كود EAN 3245064074704
عدد الأقطاب قطب واحد + محايد (إجمالي قطبين)
التيار المقدر 3 أمبير
منحنى التجاوب منحنى B (عتبة دائرة قصيرة 9A-15A)
الجهد المقدر 230 فولت تيار متردد
جهد العزل المقدر (Ui) 250 فولت
جهد تحمل الدفعات المقدر (Uimp) 4 كيلوفولت
قدرة القطع (Icn) عند 230V 6 كيلوأمبير وفقاً لـ EN 60898
قدرة القطع (Icu) عند 230V 10 كيلوأمبير وفقاً لـ IEC 60947-2
فئة تحديد الطاقة الفئة 3
درجة الحماية IP20 (آمن من الأصابع)
درجة قوة التأثير IK02
العرض (تباعد الوحدة المعيارية) تباعد وحدة معيارية واحدة
بُعد العرض 17.8 ملم
بُعد الارتفاع 94.8 ملم
بُعد العمق 77.6 ملم
العمق المدمج 44 ملم
نطاق التردد 50-60 هرتز
نطاق الجهد الاسمي 210-250 فولت
نطاق درجة الحرارة التشغيلية -25°C إلى +70°C
نطاق درجة حرارة التخزين -40°C إلى +70°C
درجة التلوث 2
مقطع الموصل متعدد الأسلاك 0.75-10 ملم²
مقطع الموصل الصلب 0.75-16 ملم²
نوع التوصيل طرفية ملولبة، بسبار وكابل
اتجاه الإمداد الكهربائي من الأعلى أو الأسفل
طريقة التثبيت سكة DIN
تكوين التثبيت مشابك سكة DIN مزدوجة (أعلى وأسفل)
التثبيت على مستوى السطح نعم
تبديل موصل المحايد في نفس الوقت نعم
معدات إضافية ممكنة نعم - متوافق مع ملحقات وإكسسوارات DX3
اللون رمادي
رقم RAL 7035
خالي من الهالوجين نعم
مقاوم للانفجار لا
مؤشر وسم الطرفية نعم
مساحة العلامة/سطح المعلومات نعم
بصمة الكربون (مرحلة التصنيع A1-A3) 0.730 كيلوجرام CO2 معادل
معايير الامتثال IEC 60898-1, IEC/EN 60529, IEC 60947-2, RoHS, REACH
ملف تعريف المنتج البيئي معتمد PEP

اطلب قاطع MCB DX3 1P+N قدرة 3A كيرف B | ليجراند | 407470 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.
