وصف

تسوّق قاطع MCB DX3 قدرة قطع 10kA قطب واحد 50A كيرف C | ليجراند | 409119 في العراق بأفضل الأسعار

قاطع دائرة حراري مغناطيسي أحادي القطب بمنحنى 50A C وسعة فصل 10kA وحماية IP20 وفئة تحديد طاقة 3 للتثبيتات السكنية والتجارية

قاطع الدائرة الكهربائية Legrand DX3 MCB 10000A هو قاطع دائرة حراري مغناطيسي أحادي القطب مصمم لحماية التثبيتات الكهربائية السكنية والتجارية الصغيرة من الحمل الزائد والدوائس القصيرة. بتيار مقدر 50A وخاصية تحرير منحنى C، يوفر هذا الجهاز حماية موثوقة بسعة فصل 10kA عند 230V. يتميز القاطع بحماية IP20 آمنة من اللمس، مما يضمن السلامة ضد الأجسام الصلبة الأكبر من 12.5 ملم، ويحقق فئة تحديد الطاقة 3 وفقاً لمعيار IEC 60898-1. هذا القاطع مزود بمشابك سكة DIN اثنتين (أعلى وأسفل) تسمح بالإزالة المستقلة بينما تبقى قضيب التوصيل في مكانه. يمكن توصيله بكابل نحاسي أو قضيب توصيل أو قضيب شوكة أو قضيب توصيل Legrand HX3. يتضمن الجهاز حامل علامة لتحديد الدائرة بوضوح ومؤشر تشغيل/إيقاف مطبوع على المقبض بخلفيات حمراء وخضراء لتحديد الحالة بسهولة. بعرض مضغوط قدره 17.8 ملم يحتل مساحة نمطية واحدة فقط، فإنه يتناسب بكفاءة مع تثبيتات السكة المعيارية. قاطع DX3 MCB متوافق مع ملحقات Legrand DX3 وموديولات RCD الإضافية والعديد من الملحقات الأخرى. يعمل بشكل موثوق عبر ترددات 50-60Hz ودرجات حرارة محيطة من -25°C إلى +70°C. يتوافق الجهاز مع متطلبات تقييد المواد وتم تصميمه من خلال عملية تصنيع واعية بالبيئة. يجب إجراء التثبيت من قبل كهربائيين مؤهلين وفقاً لقواعد التثبيت الكهربائي المعمول بها.

المميزات الرئيسية

سعة فصل 10,000A (10kA) عند 230V وفقاً لمعيار IEC 60898-1
خاصية تحرير منحنى C مع عتبة تفعيل بين 250A-500A (5In إلى 10In)
حماية IP20 آمنة من اللمس ضد الأجسام الصلبة الأكبر من 12.5 ملم
فئة تحديد الطاقة 3 لأقصى حماية ضد أضرار الدوائس القصيرة
تصميم مضغوط بمساحة نمطية واحدة (عرض 17.8 ملم) للتثبيت الفعال على السكة
مشابك سكة DIN مزدوجة تسمح بالإزالة المستقلة دون إزعاج إمداد قضيب التوصيل
متوافق مع ملحقات Legrand DX3 وموديولات RCD الإضافية والملحقات
حامل علامة لتحديد الدائرة بوضوح مع مؤشرات حالة التشغيل/الإيقاف
يقبل إمداد كابل نحاسي أو قضيب توصيل أو قضيب شوكة أو قضيب توصيل Legrand HX3
يعمل عبر ترددات 50-60Hz ونطاق درجة حرارة محيطة من -25°C إلى +70°C
تصميم خالي من الهالوجين مع عملية تصنيع واعية بالبيئة
جهد عزل مقدر 500V مع جهد احتمال نبضة 4kV

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دائرة حراري مغناطيسي (MCB)
عدد الأقطاب	قطب واحد (أحادي القطب)
التيار المقدر	50A
خاصية التحرير	منحنى C (نطاق تفعيل 5In إلى 10In)
الجهد المقدر	230V AC
سعة الفصل (Icn)	10,000A (10kA) عند 230V وفقاً لـ IEC 60898-1
سعة الفصل (Icu)	16kA عند 230V وفقاً لـ IEC 60947-2
جهد العزل المقدر	500V
جهد احتمال النبضة	4kV
نطاق التردد	50-60Hz
فئة تحديد الطاقة	الفئة 3
درجة الحماية	IP20 (آمن من اللمس)
تصنيف قوة التأثير	IK02
العرض	17.8 ملم (مساحة نمطية واحدة)
الارتفاع	94.8 ملم
العمق	77.8 ملم (عمق التثبيت: 44 ملم)
الوزن	تصميم خفيف الوزن مضغوط
الموصل القابل للتوصيل - متعدد الخيوط	1.5-25 ملم²
الموصل القابل للتوصيل - نواة صلبة	1.5-35 ملم²
نوع التوصيل	طرفية مشدودة
اتجاه الإمداد	من الأعلى أو الأسفل
طريقة التثبيت	سكة DIN مع مشابك مزدوجة
اللون	رمادي (RAL 7035)
نطاق درجة الحرارة التشغيلية	-25°C إلى +70°C
نطاق درجة حرارة التخزين	-40°C إلى +70°C
درجة التلوث	2
خالي من الهالوجين	نعم
المعدات الإضافية	نعم (متوافق مع الملحقات وموديولات RCD)
التثبيت على السطح	نعم
تبديل محايد متزامن	لا
رقم المرجع	409119
رمز EAN	3245064091190
البصمة الكربونية (التصنيع)	1.009 كجم CO2 مكافئ
توافق المعايير	IEC 60898-1, IEC 60947-2, IEC/EN 60529, RoHS, REACH

اطلب قاطع MCB DX3 قدرة قطع 10kA قطب واحد 50A كيرف C | ليجراند | 409119 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

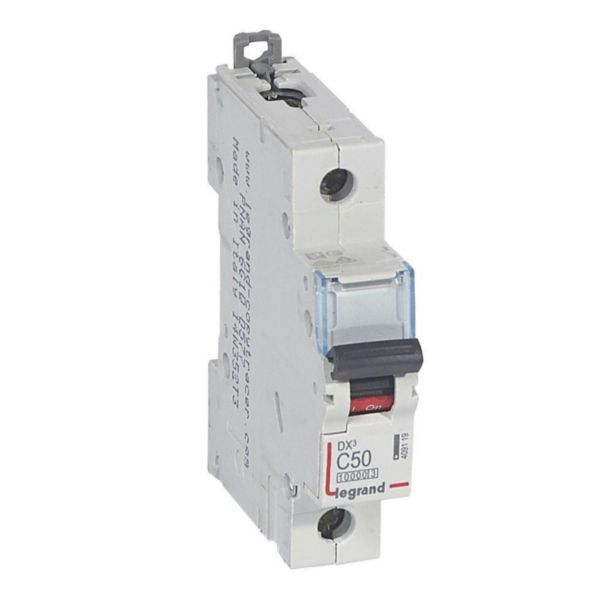

قاطع MCB DX3 قدرة قطع 10kA قطب واحد 50A كيرف C | ليجراند | 409119
