وصف

تسوّق قاطع MCB DX3 قطب واحد 40A كيرف C | ليجراند | 409118 في العراق بأفضل الأسعار

قاطع دارة Legrand DX3 أحادي القطب بـ 40A مع منحنى C وقدرة قطع 10kA وتثبيت سكة DIN ومطابقة IEC 60898-1 لحماية التركيبات الكهربائية السكنية والتجارية الصغيرة.

قاطع الدارة الكهربائية DX3 من Legrand هو قاطع دارة مغناطيسي حراري مصمم لحماية التركيبات الكهربائية من الحمل الزائد والدوائس القصيرة. بتيار مقنن قدره 40A وخاصية إطلاق منحنى C، يوفر هذا الجهاز أحادي القطب حماية موثوقة للتركيبات الكهربائية السكنية والتجارية الصغيرة. يتميز بقدرة قطع 10kA عند 230V تيار متناوب وتصنيف جهد عزل 500V مع جهد حماية ضربة 4kV. يتم تثبيت الجهاز بأمان على سكة DIN ويتضمن مشابك Dكين الخاصة بسكة DIN للإزالة المستقلة دون قطع قاطع التغذية. يتوافق هذا القاطع مع معيار IEC 60898-1 للتركيبات المنزلية ويوفر أقصى مستوى من تحديد طاقة الالتقاط (فئة تحديد الطاقة 3). وهو محمي من الأجسام الصلبة (IP20 وفقاً لـ IEC/EN 60529) مع حماية ضد الأجسام الصلبة الأكبر من 12.5 ملم. يمكن تغذية القاطع بواسطة كابل نحاسي أو قضيب أسنان (من الأعلى أو الأسفل) أو قضيب شوكة (من الأسفل) أو قضيب توصيل Legrand HX3 (من الأعلى). يتميز بحامل تسمية لتحديد الدائرة وإشارة واضحة للتشغيل والإيقاف مطبوعة على المقبض بخلفيات حمراء وخضراء لسهولة تحديد الحالة. الجهاز مزود بنوع اتصال طرفي برغي ويقبل أقسام موصل قابلة للتوصيل من 1.5-25 ملم² للأسلاك المتعددة و 1.5-35 ملم² للموصلات الصلبة. يعمل بموثوقية في درجات حرارة محيطة بين -25°C و 70°C ويتضمن نطاق درجة حرارة التخزين من -40°C إلى 70°C. المنتج خالي من الهالوجين وصديق للبيئة، مع بصمة كربونية قدرها 0.989 كجم CO₂ eq خلال مرحلة التصنيع. يمكن تجهيز هذا القاطع بملحقات Legrand DX3 وأجهزة إضافية RCD ومختلف الملحقات لتحسين الوظائف.

المميزات الرئيسية

حماية مغناطيسية حرارية ضد الحمل الزائد والدوائس القصيرة مع خاصية إطلاق منحنى C بـ 40A
قدرة قطع 10kA عند 230V تيار متناوب مع فئة تحديد طاقة 3 لأقصى حماية
تصميم أحادي القطب مع قطب محمي واحد لتكوينات تثبيت مرنة
تثبيت سكة DIN مع مشابك مستقلة تسمح بالإزالة دون قطع قاطع التغذية
حماية IP20 محكومة من الأجسام الصلبة الأكبر من 12.5 ملم وفقاً لمعيار IEC/EN 60529
يقبل توصيلات الموصلات المتعددة (1.5-25 ملم²) والموصلات الصلبة (1.5-35 ملم²)
متوافق مع ملحقات Legrand DX3 وأجهزة إضافية RCD والملحقات المختلفة
إشارة واضحة للتشغيل والإيقاف مع طباعة خلفية حمراء وخضراء على المقبض
حامل تسمية مدمج لتحديد الدائرة بشكل مريح وإدارتها
تصميم خالي من الهالوجين وصديق للبيئة مع بصمة كربونية منخفضة

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دارة مصغر (MCB) - مغناطيسي حراري
عدد الأقطاب	قطب واحد (أحادي القطب)
التيار المقنن	40 أمبير (A)
خاصية الإطلاق	منحنى C (5In إلى 10In)
الجهد المقنن	230V تيار متناوب
جهد العزل المقنن	500V
جهد حماية الضربة المقنن	4 kV
قدرة القطع (Icn)	10,000A (10kA) عند 230V وفقاً لـ IEC 60898-1
قدرة القطع (Icu)	16,000A (16kA) عند 230V وفقاً لـ IEC 60947-2
فئة تحديد التيار	فئة 3 (تحديد الطاقة الأقصى)
نطاق التردد	50-60 Hz
درجة الحماية	IP20 (محمي من الأجسام الصلبة > 12.5 ملم)
درجة قوة التأثير	IK02
نوع الاتصال	طرفي برغي
قسم الموصل القابل للتوصيل (متعدد الأسلاك)	1.5-25 ملم²
قسم الموصل القابل للتوصيل (صلب)	1.5-35 ملم²
طريقة التثبيت	سكة DIN (35 ملم قياسي)
عرض الوحدة	مسافة وحدة واحدة (17.8 ملم)
العمق المدمج	44 ملم
العرض	17.8 ملم
الارتفاع	94.8 ملم
العمق	77.8 ملم
اللون	رمادي (RAL 7035)
نطاق درجة حرارة التشغيل	-25°C إلى +70°C
نطاق درجة حرارة التخزين	-40°C إلى +70°C
درجة التلوث	2
التثبيت الغاطس	نعم
التبديل المتزامن للمحايد	لا
معدات إضافية ممكنة	نعم (ملحقات DX3، وحدات RCD، ملحقات)
خالي من الهالوجين	نعم
اتجاه الإمداد	من الأعلى أو الأسفل
مقاوم للانفجار	لا
مساحة التسمية/سطح المعلومات	نعم
البصمة الكربونية (مرحلة التصنيع)	0.989 كجم CO₂ eq
توافق المعايير	IEC 60898-1, IEC 60947-2, IEC/EN 60529
رقم المرجع	409118
كود EAN	3245064091183

اطلب قاطع MCB DX3 قطب واحد 40A كيرف C | ليجراند | 409118 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

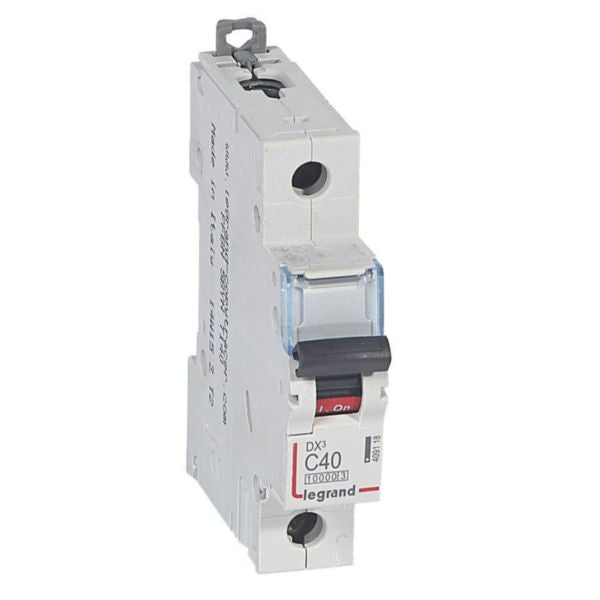

قاطع MCB DX3 قطب واحد 40A كيرف C | ليجراند | 409118
