وصف

تسوّق قاطع MCB DX3 قطب واحد 3A كيرف C | ليجراند | 409109 في العراق بأفضل الأسعار

قاطع دورة حراري مغناطيسي أحادي القطب 3A مع منحنى C، سعة كسر 10000A، حماية IP20، وتركيب على سكة DIN لحماية موثوقة للتركيبات الكهربائية.

قاطع الدورة الحراري المغناطيسي ليجراند DX3 بسعة 10000A مصمم لحماية تركيبات الأسلاك من الحمل الزائد والدوائس القصيرة. بتيار مقنن 3A وخاصية تحرير منحنى C، يوفر هذا القاطع أحادي القطب حماية موثوقة للتطبيقات السكنية والتجارية الصغيرة. يتميز الجهاز بسعة كسر 10000A وفقاً لمعيار IEC 60898-1 ويوفر حماية IP20 آمنة للأصابع، مما يجعله مناسباً للتثبيت في لوحات كهربائية قياسية. يمكن تركيب القاطع على سكك DIN ويدعم الاتصال عبر كابلات النحاس أو أسلاك التوصيل أو أسلاك الشوكة أو أسلاك توصيل ليجراند HX3 من أعلى أو أسفل. يتضمن قاطع الدورة هذا تكنولوجيا تحديد التيار المتقدمة (الفئة 3) لتقليل طاقة المرور أثناء ظروف الخطأ، مما يضمن الحماية القصوى للمعدات والأسلاك المتصلة. مجهز الجهاز بميزات مريحة تشمل حامل العلامات لتحديد الدائرة، مؤشر واضح للتشغيل والإيقاف مع علامات حمراء وخضراء على المقبض، وإمكانية الإزالة المستقلة حتى عند بقاء سلك التوصيل في مكانه. قاطع DX3 متوافق تماماً مع ملحقات DX3 ليجراند ووحدات RCD الإضافية ومختلف الملحقات، مما يسمح بمرونة في تكوين النظام والتوسع. مصنوع بوعي بيئي وبمواد خالية من الهالوجين، يتوافق هذا المنتج مع جميع متطلبات تقييد المواد بما في ذلك توجيهات RoHS و REACH. يعمل القاطع بشكل موثوق عبر نطاق درجة حرارة واسع من -25 درجة مئوية إلى 70 درجة مئوية ويتميز بتصميم مضغوط بأبعاد 17.8 ملم عرض و 44 ملم عمق مدمج. بفضل موثوقيته المثبتة والامتثال لمعايير دولية والقدرات الشاملة للحماية، يعتبر قاطع ليجراند DX3 3A منحنى C خياراً ممتازاً للتركيبات الكهربائية الحديثة التي تتطلب حماية قوية للدوائر.

المميزات الرئيسية

سعة كسر 10000A وفقاً لمعيار IEC 60898-1 للتركيبات السكنية والتجارية
خاصية تحرير منحنى C مع عتبة تحرير بين 15A و 30A (5-10 In) للحماية المثلى
حماية IP20 آمنة للأصابع تمنع الاتصال بالأجزاء الحية الأكبر من 12.5 ملم
تكنولوجيا تحديد التيار من الفئة 3 تقلل طاقة المرور أثناء أعطال الدوائس القصيرة
تركيب على سكة DIN مع إمكانية الإزالة المستقلة ومشابك مزدوجة للتثبيت الآمن
متوافق مع ملحقات ليجراند DX3 ووحدات RCD الإضافية والملحقات المختلفة
مؤشر واضح للتشغيل والإيقاف مع علامات حمراء وخضراء على المقبض لتحديد الحالة بسهولة
حامل العلامات للتحديد المريح للدائرة والتوثيق
يدعم طرق اتصال متعددة بما في ذلك كابلات النحاس والأسلاك الشوكية والأسلاك المرنة
تصميم خالي من الهالوجين وواعي بيئياً متوافق مع متطلبات RoHS و REACH

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دورة حراري مغناطيسي (MCB)
العلامة التجارية	ليجراند
السلسلة	DX3
رقم المرجع	409109
كود EAN	3245064091091
عدد الأقطاب	1 (أحادي القطب)
التيار المقنن	3 A
خاصية التحرير	منحنى C
الجهد المقنن	230 V AC
جهد العزل المقنن (Ui)	500 V
جهد تحمل الصدمة المقنن (Uimp)	4 kV
سعة الكسر (Icn) عند 230V	10 kA وفقاً لمعيار IEC 60898-1
سعة كسر الدائرة القصيرة (Icu) عند 230V	16 kA وفقاً لمعيار IEC 60947-2
فئة تحديد التيار	الفئة 3
عتبة التحرير	بين 15A و 30A (5-10 In)
درجة الحماية (IP)	IP20
طريقة التركيب	سكة DIN
العرض (وحدات معيارية)	1 وحدة (17.8 ملم)
الارتفاع	94.8 ملم
العمق	77.8 ملم
العمق المدمج	44 ملم
نوع الاتصال	طرفية ملولبة
مقطع الموصل القابل للتوصيل (نواة صلبة)	1.5-35 ملم²
مقطع الموصل القابل للتوصيل (متعدد الأسلاك)	1.5-25 ملم²
اتجاه إمداد الكهرباء	من الأعلى أو الأسفل
التردد	50-60 Hz
نطاق درجة حرارة التشغيل	-25°C إلى +70°C
نطاق درجة حرارة التخزين	-40°C إلى +70°C
درجة قوة التأثير (IK)	IK02
درجة التلوث	2
اللون	رمادي
رقم RAL	7035
خالي من الهالوجين	نعم
التثبيت الغائر	نعم
التبديل المتزامن للموصل المحايد	لا
مساحة العلامة/سطح المعلومات	نعم
المعدات الإضافية الممكنة	نعم
مقاوم للانفجار	لا
بصمة الكربون (التصنيع)	0.920 كجم CO2 eq.
معايير الامتثال	IEC 60898-1, IEC 60947-2, IEC/EN 60529, RoHS, REACH
الضمان	ضمان ليجراند القياسي

اطلب قاطع MCB DX3 قطب واحد 3A كيرف C | ليجراند | 409109 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

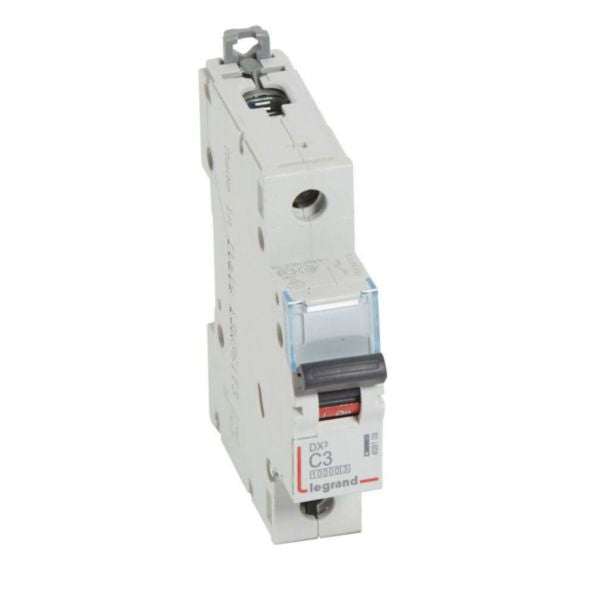

قاطع MCB DX3 قطب واحد 3A كيرف C | ليجراند | 409109
