وصف

تسوّق قاطع MCB DX3 قطب واحد 16A كيرف D | ليجراند | 407971 في العراق بأفضل الأسعار

قاطع دائرة حراري مغناطيسي أحادي القطب بتصنيف 16A وخاصية منحنى D وقدرة فصل 6kA لحماية التركيبات السكنية
قاطع الدائرة الكهربائية Legrand DX3 MCB 407971 هو جهاز حماية حراري مغناطيسي مصمم لحماية التركيبات الكهربائية من الحمل الزائد والدوائس القصيرة. بتيار مقنن 16A وخاصية منحنى D، يوفر هذا الجهاز أحادي القطب إزالة أعطال موثوقة بقدرة فصل 6kA وفقاً لمعيار IEC 60898-1 للتركيبات السكنية. يتميز الجهاز بعتبة تشغيل في حالة الدائرة القصيرة بين 160A و 224A (منحنى D بين 10 In و 14 In)، مما يضمن الحماية المثالية للأنظمة الكهربائية السكنية والتجارية الصغيرة. يعمل قاطع الدائرة هذا بجهد 230/400V~ مع جهد عازل مقنن 500V وجهد تحمل الصدمات 4kV. يمكن توصيله عبر كابل نحاسي أو ممرات دبوس (من الأعلى أو الأسفل) أو ممرات شوكة (من الأسفل) أو ممرات قابس Legrand HX3 (من الأعلى). الجهاز محمي IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم (مقاوم للأصابع) ويمتثل لمتطلبات معيار IEC/EN 60529. يأتي قاطع الدائرة مزوداً بمشابك سكة DIN اثنتين للإزالة المستقلة عند بقاء ممر الناقل في مكانه، وحامل علامة لتحديد الدائرة، ومؤشر ON/OFF واضح على المقبض برسومات حمراء وخضراء. يمكن تجهيزه بملحقات Legrand DX3 وملحقات إضافية للتيار المتبقي وملحقات مختلفة. المنتج خالي من الهالوجين وصديق للبيئة ويمتثل لجميع متطلبات تقييد المواد، مما يجعله خياراً مثالياً للتركيبات الكهربائية الحديثة.

المميزات الرئيسية

  • حماية حرارية مغناطيسية ضد الحمل الزائد والدوائس القصيرة مع خاصية منحنى D
  • قدرة فصل 6kA وفقاً لمعيار IEC 60898-1 مع تصنيف Icu 10kA
  • حماية IP20 مقاومة للأصابع ضد الأجسام الصلبة الأكبر من 12.5 ملم
  • متوافق مع ملحقات DX3 وملحقات التيار المتبقي وملحقات Legrand
  • إزالة مستقلة من سكة DIN مع مشابك علوية وسفلية للتركيب الملائم
  • مؤشر ON/OFF واضح برسومات حمراء وخضراء لتحديد الحالة بسهولة
  • تصميم خالي من الهالوجين وصديق للبيئة مع امتثال تقييد المواد
  • قابل للتوصيل بكابل نحاسي أو ممرات دبوس أو ممرات شوكة أو ممرات قابس HX3
  • مقنن لـ 230/400V~ مع جهد عازل 500V وجهد تحمل صدمات 4kV
  • حامل علامة لتحديد الدائرة والمظهر الاحترافي للتركيب

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة حراري مغناطيسي (MCB)
عدد الأقطاب قطب واحد (أحادي القطب)
التيار المقنن 16 أمبير (A)
خاصية التحرير منحنى D (10-14 In)
قدرة الفصل 6 kA (Icn) عند 230V / 10 kA (Icu) عند 230V
الجهد المقنن 230V AC / 400V AC
جهد العزل المقنن 500V
جهد تحمل الصدمات 4 kV
التردد 50-60 Hz
درجة الحماية IP20 (مقاوم للأصابع)
تصنيف قوة التأثير IK02
العرض 17.8 ملم (1 مسافة معيارية)
الارتفاع 94.8 ملم
العمق 77.8 ملم (عمق التثبيت: 44 ملم)
نطاق درجة الحرارة التشغيلية -25°C إلى +70°C
نطاق درجة حرارة التخزين -40°C إلى +70°C
مقطع الموصل القابل للتوصيل (متعدد الأسلاك) 1.5 - 25 ملم²
مقطع الموصل القابل للتوصيل (أحادي النواة) 1.5 - 35 ملم²
نوع التوصيل محطة ملولبة
اتجاه الإمداد من الأعلى أو الأسفل
طريقة التركيب سكة DIN
نوع التثبيت مثبت بالتجويف
درجة التلوث 2
اللون رمادي
رقم RAL 7035
خالي من الهالوجين نعم
إمكانية المعدات الإضافية نعم
تبديل موصل محايد لا
مقاوم للانفجار لا
البصمة الكربونية (التصنيع) 0.965 كجم CO₂ eq.
رقم المرجع 407971
رمز EAN 3245064079716
العلامة التجارية Legrand
سلسلة المنتج DX³
امتثال المعايير IEC 60898-1, IEC/EN 60529, IEC 60947-2, RoHS, REACH

اطلب قاطع MCB DX3 قطب واحد 16A كيرف D | ليجراند | 407971 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

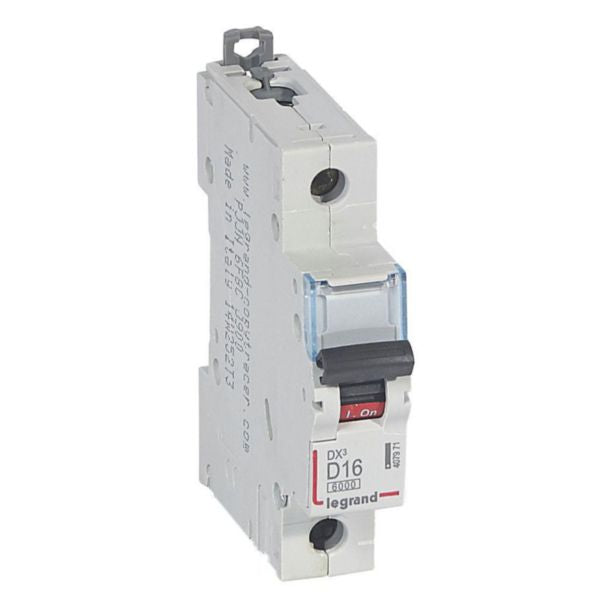

شكل المنتج
