وصف

تسوّق قاطع MCB DX3 قطب واحد 16A كيرف B | ليجراند | 407432 في العراق بأفضل الأسعار

قاطع دارة حراري مغناطيسي أحادي القطب بتيار مقنن 16A وقدرة قطع 6kA وخاصية رحلة منحنى B وميزات حماية متقدمة للتركيبات السكنية والتجارية الصغيرة
قاطع الدارة الحراري المغناطيسي Legrand DX3 6000A هو جهاز متخصص لحماية التركيبات الكهربائية من الحمل الزائد والدوائر القصيرة بقدرة قطع 6kA/10kA وخاصية الرحلة بمنحنى B. يتميز هذا الجهاز أحادي القطب بتحديد الطاقة المتقدم (الفئة 3) ويمكن تزويده عبر كابل نحاسي أو شريط سن أو شريط شوكة أو شريط توصيل Legrand HX3. يتضمن قاطع الدارة حماية مقاومة للأصابع (IP20) وهو متوافق مع ملحقات DX³ ووحدات RCD الإضافية والعديد من الملحقات الأخرى، مما يجعله مثاليًا لتركيبات الألواح السكنية والتجارية الصغيرة. يجمع هذا الجهاز بين الحماية الموثوقة وميزات التصميم سهلة الاستخدام بما في ذلك مقبض مسمى مع مؤشرات ON/OFF مطبوعة على خلفيات حمراء وخضراء لتحديد الدائرة بسهولة. يتم تجهيز قاطع الدارة بمشابك DIN rail اثنتين تسمح بالإزالة المستقلة حتى عند تنشيط شريط السن. يقبل الاتصالات من الموصلات الصلبة والملتوية بمقاطع عرضية تتراوح من 1.5 إلى 35 ملم²، مما يوفر مرونة لمتطلبات التثبيت المختلفة. تم تصميم هذا المنتج مع الاهتمام بالبيئة ويتوافق مع متطلبات تقييد المواد وتوجيهات RoHS. تعمل آلية الرحلة الحرارية المغناطيسية بين 48A و 80A (منحنى B بين 3In و 5In)، مما يوفر حماية مثالية لتطبيقات الأسر العادية والتجارية الخفيفة. يجب إجراء التثبيت بواسطة فنيين مؤهلين وفقًا لأكواد التثبيت الكهربائية المحلية.

المميزات الرئيسية

  • قدرة قطع 6kA مع 10kA Icu وفقًا لـ IEC 60947-2 للحماية المحسّنة
  • خاصية رحلة منحنى B مع تنشيط بين 48A و 80A للحماية المثالية للدائرة
  • تحديد الطاقة من الفئة 3 لأقصى تحديد لطاقة الاختراق
  • حماية IP20 مقاومة للأصابع ضد الأجسام الصلبة الأكبر من 12.5 ملم
  • متوافق مع ملحقات DX³ ووحدات RCD الإضافية وملحقات Legrand
  • مشابك DIN rail مزدوجة تسمح بالإزالة المستقلة مع بقاء الشريط مشغلاً
  • مؤشرات ON/OFF واضحة مع مقبض ملون الكود لتحديد الدائرة بسهولة
  • يقبل الموصلات الصلبة والملتوية من 1.5 إلى 35 ملم² مقطع عرضي
  • جهد مقنن 230V AC مع نطاق تردد 50-60Hz
  • تصميم صديق للبيئة متوافق مع RoHS وتقييدات المواد

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دارة حراري مغناطيسي
عدد الأقطاب 1 (أحادي القطب)
التيار المقنن 16 A
الجهد المقنن 230 V AC
جهد العزل المقنن 500 V
جهد تحمل الدفعة المقنن 4 kV
قدرة القطع (Icn) 6 kA عند 230V وفقًا لـ IEC 60898-1
قدرة القطع (Icu) 10 kA عند 230V وفقًا لـ IEC 60947-2
خاصية الرحلة منحنى B (التنشيط بين 3In و 5In، 48A إلى 80A)
فئة تحديد التيار الفئة 3
نطاق التردد 50-60 Hz
درجة الحماية IP20 (مقاومة للأصابع)
تصنيف قوة التأثير IK02
المقطع العرضي للموصل الصلب 1.5-35 ملم²
المقطع العرضي للموصل الملتوي 1.5-25 ملم²
نوع الاتصال محطة برغي
اتجاه التغذية من الأعلى أو الأسفل
العرض 17.8 ملم (مسافة معيارية واحدة)
الارتفاع 94.8 ملم
العمق 77.8 ملم (العمق المدمج: 44 ملم)
اللون رمادي (RAL 7035)
طريقة التركيب DIN Rail (مع مشابك مزدوجة)
نطاق درجة الحرارة التشغيلية -25 إلى +70 °C
نطاق درجة حرارة التخزين -40 إلى +70 °C
درجة التلوث 2
خالي من الهالوجين نعم
التثبيت بالتجويف نعم
معدات إضافية ممكنة نعم (ملحقات DX³ ووحدات RCD)
تبديل موصل محايد لا (أحادي القطب - لا يبدل المحايد)
رقم المرجع 407432
رمز EAN 3245064074322
بصمة الكربون (التصنيع) 0.829 كغ CO₂ eq.
معايير التوافق IEC 60898-1, IEC 60947-2, IEC/EN 60529, RoHS Directive

اطلب قاطع MCB DX3 قطب واحد 16A كيرف B | ليجراند | 407432 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

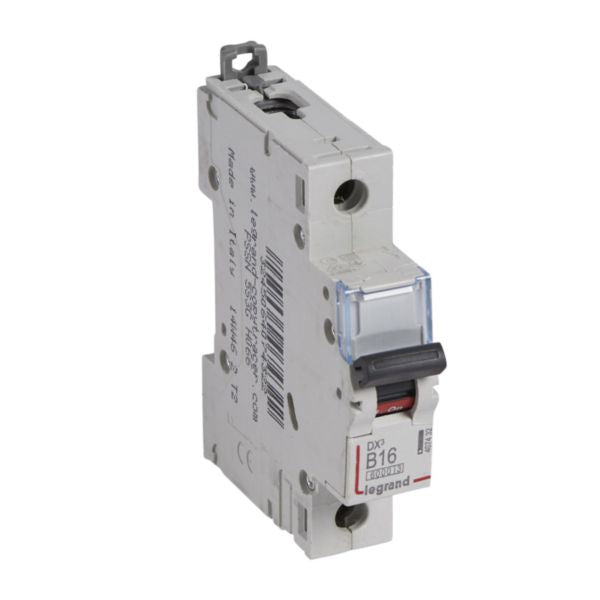

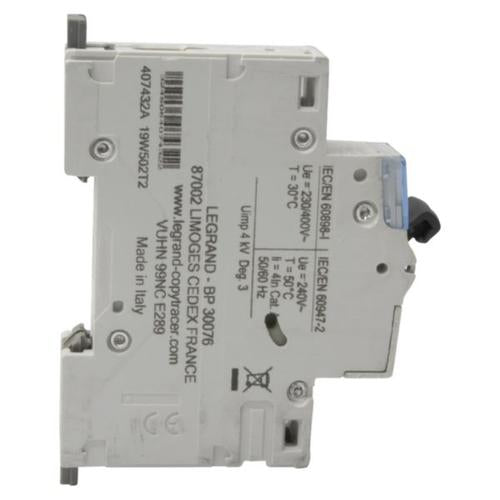

قاطع MCB DX3 قطب واحد 16A كيرف B | ليجراند | 407432
