تسوّق قاطع MCB DX3 قطب واحد 13A كيرف C | ليجراند | 409113 في العراق بأفضل الأسعار

قاطع دارة أحادي القطب 13A بمنحنى C وقدرة قطع 10kA وحماية IP20 وتركيب سكة DIN للتثبيتات الكهربائية السكنية والتجارية

قاطع الدارة الكهربائية Legrand DX3 هو قاطع دارة حراري مغناطيسي مصمم لحماية وعزل التثبيتات الكهربائية ضد الحمل الزائد والدوائر القصيرة. مع تيار مقنن 13A وخاصية إطلاق منحنى C وقدرة قطع 10kA عند 230V، يوفر هذا الجهاز أحادي القطب حماية موثوقة للتطبيقات السكنية والتجارية الصغيرة. يتميز القاطع بتصنيف حماية IP20 (مقاوم ضد الأجسام الصلبة الأكبر من 12.5 ملم) ويتم تركيبه على سكة DIN لسهولة التثبيت والإزالة. يمكن تزويده بكابل نحاسي أو شريط توصيل أو شريط توصيل شوكة أو شريط توصيل Legrand HX3 من الأعلى أو الأسفل. يتم تجهيز قاطع الدارة هذا بميزات متقدمة تشمل فئة تحديد الطاقة 3 وفقاً لمعيار IEC 60898-1، مما يضمن أقصى حماية ضد أضرار الدوائس القصيرة. الجهاز متوافق مع ملحقات Legrand DX3 وملحقات إضافية RCD وملحقات مختلفة، مما يجعله متعدد الاستخدامات للتثبيتات الكهربائية المعقدة. يسمح حامل الملصق بتحديد واضح للدوائر، بينما يوفر مؤشر التشغيل/الإيقاف المطبوع على المقبض (أحمر للإيقاف، أخضر للتشغيل) تحديد الحالة بسهولة. بعمق مدمج 44 ملم وعرض 17.8 ملم (مسافة معيارية واحدة)، يندمج بسلاسة في لوحات كهربائية قياسية. المنتج يتوافق مع جميع متطلبات تقييد المواد وتم تصميمه بوعي بيئي. يعمل بموثوقية عبر نطاق درجة حرارة محيطة واسع من -25°C إلى +70°C ويتميز ببناء خالي من الهالوجين. خاصية منحنى C مثالية لحماية الدوائر ذات تيارات الاندفاع المعتدلة النموذجية في التثبيتات السكنية والتجارية الخفيفة. يجب أن يتم التثبيت من قبل فنيين مؤهلين وفقاً للقوانين الكهربائية المحلية واللوائح.

المميزات الرئيسية

قدرة قطع 10kA عند 230V توفر حماية موثوقة ضد الدوائس القصيرة
خاصية إطلاق منحنى C مثالية لتطبيقات تيار الاندفاع المعتدل
تصنيف حماية IP20 مقاوم ضد الأجسام الصلبة الأكبر من 12.5 ملم
تركيب سكة DIN مع مشابك إزالة مستقلة لسهولة التثبيت والصيانة
فئة تحديد الطاقة 3 وفقاً لمعيار IEC 60898-1 تقلل الطاقة المارة
متوافق مع ملحقات Legrand DX3 وملحقات RCD الإضافية للعمل المحسّن
حامل ملصق ومؤشر حالة التشغيل/الإيقاف على المقبض لتحديد واضح للدارات
بناء خالي من الهالوجين مع تصميم واعي بيئياً
نطاق درجة حرارة تشغيل واسع -25°C إلى +70°C للأداء الموثوق
يقبل توصيلات كابل النحاس وشريط التوصيل والشريط الشوكة أو شريط التوصيل Legrand HX3

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	قاطع دارة صغير (MCB)
الشركة المصنعة	Legrand
السلسلة	DX3
رقم المرجع	409113
كود EAN	3245064091138
عدد الأقطاب	قطب واحد (أحادي القطب)
التيار المقنن	13 أمبير (A)
الجهد المقنن	230V AC
جهد العزل المقنن (Ui)	500V
جهد الصدمة المقنن (Uimp)	4 kV
خاصية الإطلاق	منحنى C
عتبة الإطلاق (الدائرة القصيرة)	65A إلى 130A (منحنى C بين 5In و 10In)
قدرة القطع (Icn) عند 230V	10,000A (10 kA) وفقاً لـ IEC 60898-1
قدرة القطع (Icu) عند 230V	16 kA وفقاً لـ IEC 60947-2
فئة تحديد التيار	الفئة 3
درجة الحماية (IP)	IP20
نطاق التردد	50-60 Hz
نوع الجهد	AC (تيار متناوب)
نوع الاتصال	محطة ملولبة
مقطع الموصل القابل للتوصيل (متعدد الأسلاك)	1.5-25 mm²
مقطع الموصل القابل للتوصيل (أحادي النواة)	1.5-35 mm²
اتجاه الإمداد	من الأعلى أو الأسفل
طريقة التركيب	سكة DIN
العمق المدمج	44 ملم
العرض	17.8 ملم
الارتفاع	94.8 ملم
العمق الكلي	77.8 ملم
العرض بالمسافات المعيارية	وحدة واحدة
درجة قوة التأثير (IK)	IK02
اللون	رمادي
رقم RAL	7035
نطاق درجة الحرارة المحيطة التشغيلية	-25°C إلى +70°C
نطاق درجة حرارة التخزين	-40°C إلى +70°C
درجة التلوث	2
خالي من الهالوجين	نعم
مقاوم للانفجار	لا
التثبيت الغائر	نعم
التبديل المتزامن لموصل محايد	لا
معدات إضافية ممكنة	نعم (ملحقات DX3، ملحقات RCD الإضافية)
مساحة الملصق/سطح المعلومات	نعم
بصمة الكربون (مرحلة التصنيع)	0.886 كجم CO₂ eq.

اطلب قاطع MCB DX3 قطب واحد 13A كيرف C | ليجراند | 409113 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

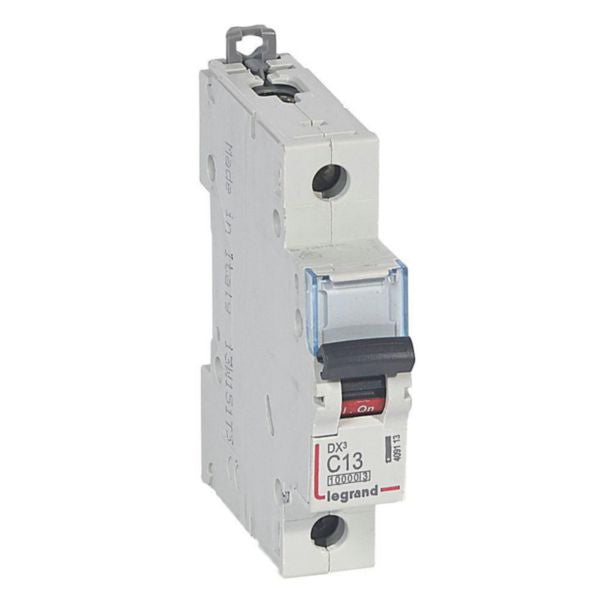

قاطع MCB DX3 قطب واحد 13A كيرف C | ليجراند | 409113
