وصف

تسوّق قاطع MCB DX3 قطب واحد 125 أمبير كيرف D | ليجراند | 409816 في العراق بأفضل الأسعار

قاطع دوائر حراري مغناطيسي أحادي القطب 125A بمنحنى D بقدرة قطع 25kA، مصمم لحماية موثوقة من الحمل الزائد والدوائس القصيرة في التركيبات الكهربائية السكنية والتجارية.
قاطع الدوائر المصغر Legrand DX3 هو قاطع دوائر حراري مغناطيسي مصمم لحماية تركيبات الأسلاك من الحمل الزائد والدوائس القصيرة. بتيار مقنن قدره 125A وخاصية منحنى D، يوفر هذا القاطع أحادي القطب حماية موثوقة بقدرة قطع تبلغ 25kA عند 230V AC. يتميز الجهاز بمؤشر ميكانيكي أحمر/أخضر يعرض حالة التلامسات المفتوحة أو المغلقة، بالإضافة إلى حامل علامة لتحديد الدوائر بوضوح. وهو مناسب للتثبيت الغاطس ويتوافق مع معايير IEC 60947-2 للسلامة الكهربائية. تم تطوير هذا القاطع باستخدام تقنية حرارية مغناطيسية متقدمة تضمن التشغيل الدقيق عند تيارات الدوائس القصيرة بين 1250A و1750A (منحنى D بين 10 In و14 In). يمكن تجهيز DX3 بملحقات Legrand وملحقات إضافية RCD ومختلف الملحقات لتحسين الوظائف. يوفر تصنيف حماية IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم ويعمل بموثوقية في درجات حرارة محيطة تتراوح من -25°C إلى 70°C. الجهاز مصمم للاستخدام مع كابلات النحاس (توصيل من الأعلى أو الأسفل) ويمكنه استيعاب الموصلات متعددة الأسلاك من 6-50mm² أو الموصلات الصلبة من 6-70mm². يتضمن المنتج مبادئ التصميم الواعية بالبيئة ويتوافق مع متطلبات تقييد المواد. يجب إجراء التثبيت بواسطة كهربائيين مؤهلين وفقاً للأكواد واللوائح الكهربائية المحلية. يوفر DX3 وظائف التحكم والعزل للتركيب، مما يجعله مكوناً أساسياً في أنظمة توزيع الكهرباء الحديثة.

المميزات الرئيسية

  • حماية حرارية مغناطيسية بقدرة قطع 25kA عند 230V AC
  • خاصية منحنى D مع عتبة تشغيل بين 1250A-1750A لحماية الدوائس القصيرة
  • تصميم أحادي القطب مقنن عند 125A للتطبيقات السكنية والتجارية الصغيرة
  • مؤشر ميكانيكي أحمر/أخضر يعرض حالة التلامسات المفتوحة/المغلقة مع حامل علامة
  • تصنيف حماية IP20 ضد الأجسام الصلبة الأكبر من 12.5 ملم وتصميم مقاوم للأصابع
  • متوافق مع ملحقات Legrand DX3 وملحقات RCD الإضافية والملحقات المختلفة
  • توصيل موصل مرن يدعم كابلات متعددة الأسلاك 6-50mm² أو كابلات صلبة 6-70mm²
  • تصميم واعي بالبيئة يتوافق مع متطلبات تقييد المواد
  • عملية موثوقة في درجات حرارة محيطة من -25°C إلى 70°C
  • متوافق مع معايير السلامة الكهربائية الدولية IEC 60947-2

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دوائر مصغر (MCB) - حراري مغناطيسي
عدد الأقطاب قطب واحد (أحادي القطب)
التيار المقنن 125A
الجهد المقنن 230V AC
جهد العزل المقنن 500V
جهد تحمل النبضة المقنن 6 kV
قدرة القطع 25 kA عند 230V (Icu وفقاً لـ IEC 60947-2)
خاصية التشغيل منحنى D (1250A-1750A تشغيل الدوائس القصيرة بين 10In-14In)
التردد 50-60 Hz
العمق المدمج 47 ملم
العرض 26.7 ملم
الارتفاع 127.5 ملم
إجمالي العمق 79.2 ملم
العرض بالمسافات المعيارية 1.5
درجة الحماية (تصنيف IP) IP20 (مقاوم للأصابع ضد الأجسام الصلبة >12.5 ملم)
درجة قوة التأثير (تصنيف IK) IK02
مقطع الموصل القابل للتوصيل - متعدد الأسلاك 6-50 ملم²
مقطع الموصل القابل للتوصيل - صلب 6-70 ملم²
نطاق درجة الحرارة التشغيلية -25°C إلى +70°C
نطاق درجة حرارة التخزين -40°C إلى +70°C
نطاق الجهد الاسمي 210-250V
درجة التلوث 3
التثبيت الغاطس نعم
التبديل المتزامن للموصل المحايد لا
المعدات الإضافية الممكنة نعم (ملحقات Legrand DX3 وملحقات RCD والملحقات المختلفة)
مقاوم للانفجار لا
رقم المرجع 409816
رمز EAN 3245064098168
معايير الامتثال IEC 60947-2، IEC/EN 60529
بصمة الكربون (التصنيع) 1.498 كجم CO₂ مكافئ

اطلب قاطع MCB DX3 قطب واحد 125 أمبير كيرف D | ليجراند | 409816 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

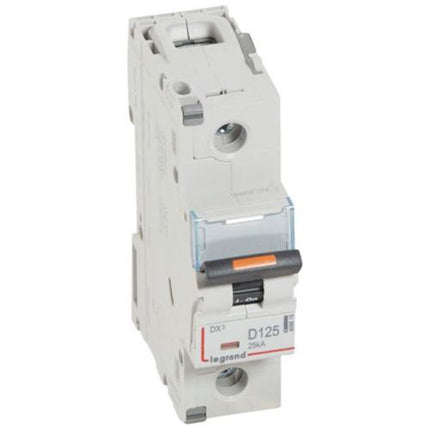

قاطع MCB DX3 قطب واحد 125 أمبير كيرف D | ليجراند | 409816
