وصف

تسوّق قاطع MCB DX3 قطب واحد 10 أمبير كيرف C | ليجراند | 409754 في العراق بأفضل الأسعار

قاطع دورة حراري مغناطيسي أحادي القطب بتصنيف 10A وقدرة قطع 25kA ومنحنى C وحماية IP20 للتحكم الموثوق به والسلامة في الدوائس الكهربائية.
قاطع الدورة Legrand DX³ MCB هو قاطع دورة حراري مغناطيسي معياري أحادي القطب مصمم للتحكم والحماية والعزل في الدوائر الكهربائية. يوفر هذا الجهاز الموثوق به قدرة قطع تبلغ 25kA عند 230/400V~ مع خاصية منحنى C وتصنيف تيار مقدره 10A، مما يجعله مثاليًا للتطبيقات السكنية والتجارية الصغيرة. يتميز قاطع الدورة بقطع مرئي لتحديد الحالة بسهولة وهو محمي ضد الأجسام الصلبة الأكبر من 12.5 ملم مع تصنيف IP20 وفقًا لمعيار IEC/EN 60529. يجمع هذا MCB بين ميزات السلامة المتقدمة والمزايا العملية للتثبيت. يمكن توصيله من خلال طرق اتصال متعددة بما في ذلك كابل النحاس وشريط الأسنان (الجانب العلوي أو السفلي) وشريط الشوكة (الجانب السفلي) أو شريط المقابس Legrand HX3 (الجانب العلوي). يحتوي الجهاز على مشابك قضيب DIN على الجانبين العلوي والسفلي، مما يسمح بالإزالة المستقلة حتى عندما يبقى شريط الأسنان الذي يزود الصف في مكانه. يتيح حامل التسمية المدمج تحديد الدائرة بوضوح مع مؤشر التشغيل والإيقاف المطبوع على خلفيات حمراء وخضراء على التوالي. قاطع الدورة DX³ متوافق مع ملحقات Legrand DX3 وملحقات إضافية RCD وملحقات متنوعة، مما يوفر خيارات توسع نظام مرنة. مع نطاق درجة الحرارة المحيطة للتشغيل من -25 إلى 70 درجة مئوية ودرجة حرارة التخزين من -40 إلى 70 درجة مئوية، يعمل هذا الجهاز بشكل موثوق عبر ظروف بيئية متنوعة. يتوافق المنتج مع متطلبات تقييد المواد وقد تم تصميمه من خلال عملية واعية بيئيًا، مما يضمن السلامة والاستدامة.

المميزات الرئيسية

  • قدرة قطع 25kA عند 230/400V مع عتبة تشغيل منحنى C بين 5In و 10In
  • تصميم معياري أحادي القطب مع قطع مرئي لتحديد حالة الدائرة بوضوح
  • حماية IP20 محمية من الأصابع ضد الأجسام الصلبة الأكبر من 12.5 ملم وفقًا لـ IEC/EN 60529
  • خيارات إمداد متعددة بما في ذلك كابل النحاس وشريط الأسنان وشريط الشوكة وشريط المقابس Legrand HX3
  • إزالة مستقلة من قضيب DIN مع مشابك علوية وسفلية تسمح بالإزالة دون إزعاج الشريط
  • حامل تسمية مدمج مع مؤشر التشغيل والإيقاف على خلفيات حمراء وخضراء لتحديد الدائرة بسهولة
  • متوافق مع ملحقات Legrand DX3 وملحقات إضافية RCD وملحقات متنوعة
  • متوافق مع الكابلات الألومنيوم مع ملحق طرفي للخيارات الموصلة الموسعة
  • نطاق درجة حرارة تشغيل واسع من -25 إلى 70 درجة مئوية مع درجة حرارة تخزين -40 إلى 70 درجة مئوية
  • تصميم واعي بيئيًا يتوافق مع متطلبات تقييد المواد وتوجيهات RoHS و REACH

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دورة معياري أحادي القطب
التصنيف الحالي 10 A
خاصية التحرير منحنى C (5In إلى 10In)
قدرة القطع (Icu) 25 kA عند 230V وفقًا لـ IEC 60947-2
الجهد المقدر 230 V AC
جهد العزل المقدر (Ui) 500 V
جهد تحمل الدفقة (Uimp) 4 kV
نوع الجهد AC 50-60 Hz
عدد الأقطاب قطب واحد
عدد الأقطاب المحمية 1
درجة الحماية IP20 (محمية من الأصابع)
قوة التأثير IK02
درجة التلوث 3
العرض 17.8 ملم (مسافة معيارية واحدة)
الارتفاع 94.8 ملم
العمق 77.8 ملم (عمق مدمج 44 ملم)
مقطع الموصل القابل للتوصيل (نواة صلبة) 1.5-35 ملم²
مقطع الموصل القابل للتوصيل (متعدد الأسلاك) 1.5-25 ملم²
نوع الاتصال طرف مسنن، شريط وكابل
اتجاه الإمداد من الأعلى أو الأسفل
نطاق درجة حرارة التشغيل -25 إلى 70 درجة مئوية
نطاق درجة حرارة التخزين -40 إلى 70 درجة مئوية
نطاق الجهد الاسمي 210-250 V
طريقة التركيب قضيب DIN
التثبيت المدمج نعم
التبديل المتزامن للمحايد لا
المعدات الإضافية الممكنة نعم (ملحقات RCD الإضافية، الملحقات)
اللون رمادي (RAL 7035)
خالي من الهالوجين نعم
مقاوم للانفجار لا
بصمة الكربون (التصنيع) 0.963 كجم CO₂ eq.
رقم المرجع 409754
رمز EAN 3245064097543

اطلب قاطع MCB DX3 قطب واحد 10 أمبير كيرف C | ليجراند | 409754 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

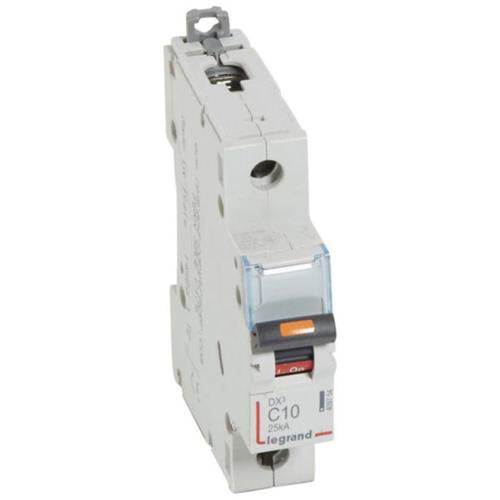

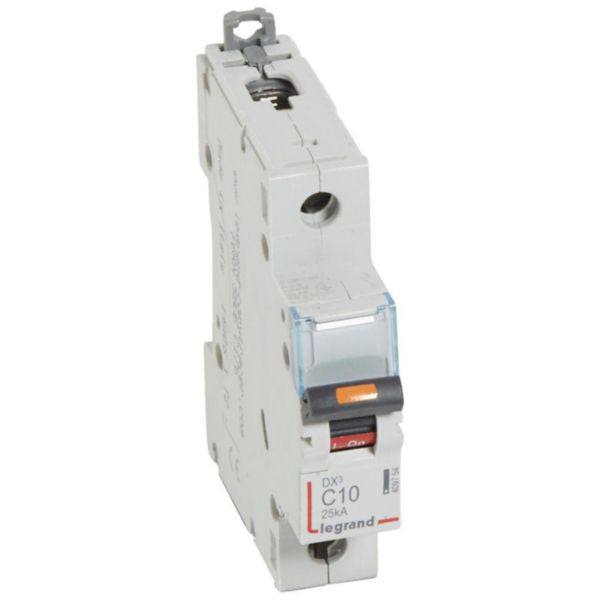

قاطع MCB DX3 قطب واحد 10 أمبير كيرف C | ليجراند | 409754
