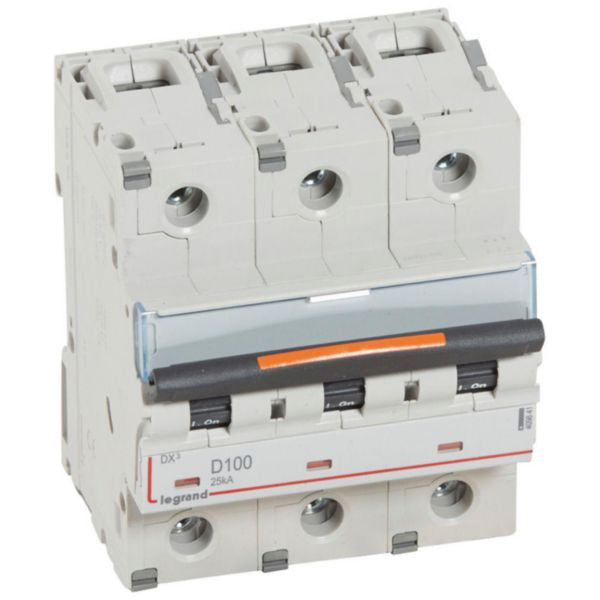

تسوّق قاطع MCB DX3 ثلاثة أقطاب 100 أمبير كيرف D | ليجراند | 409841 في العراق بأفضل الأسعار

قاطع دائرة احترافي ثلاثي الأقطاب 100A بمنحنى D بقدرة قطع 25kA ومحطات IP20 آمنة من الأصابع وحماية شاملة للدوائر الكهربائية السكنية والتجارية.
قاطع الدائرة المصغر (MCB) من ليجراند DX3 هو جهاز قطع دائرة حراري-مغناطيسي معياري ثلاثي الأقطاب من الدرجة الاحترافية، مصمم للتحكم الشامل والحماية والعزل في الدوائس الكهربائية للتطبيقات السكنية والتجارية الصغيرة. يوفر هذا الجهاز القوي أداء استثنائية بقدرة قطع 25kA عند 400V~، مما يجعله مناسباً للتركيبات الكهربائية الصعبة. يوفر تصنيف 100A بمنحنى D الحماية المثلى ضد الحمل الزائد والدوائر القصيرة، مع عتبة التعطيل المحددة بدقة بين 1000A و 1400A لحماية دائرة فائقة. تتضمن الميزات محطات IP20 آمنة من الأصابع التي تحمي من الأجسام الصلبة الأكبر من 12.5 ملم، مما يضمن سلامة محسّنة في بيئات التثبيت. يتم تجهيز قاطع الدائرة بمؤشر ميكانيكي أحمر/أخضر يعرض بوضوح حالة الفتح أو الإغلاق للجهات، ويتضمن حامل تسمية للتعريف المناسب للدائرة. بعمق مدمج 47 ملم وعرض تباعد معياري 4.5، يندمج قاطع DX3 هذا بسلاسة في تركيبات قضيب DIN القياسية. يدعم الجهاز إمداد كبل نحاسي من الأعلى والأسفل ويمكن تجهيزه بملحقات ليجراند DX3 ووحدات إضافية RCD ومختلف الملحقات للحصول على وظائف موسعة. مصمم بوعي بيئي، يتوافق هذا المنتج مع متطلبات تقييد المواد وتوجيهات RoHS. يعمل بشكل موثوق عبر درجات حرارة محيطة من -25°C إلى 70°C ويدعم أقسام موصلات قابلة للتوصيل من 6-70 ملم² لكابلات الحالة الصلبة و 6-50 ملم² للموصلات متعددة الأسلاك. يضمن البناء الخالي من الهالوجين وتصنيف مقاومة التأثير IK02 المتانة والسلامة في بيئات التثبيت المتنوعة. يجب إجراء التثبيت من قبل كهربائيين مؤهلين وفقاً للوائح الكهربائية المحلية والقوانين.

المميزات الرئيسية

  • قدرة قطع 25kA عند 400V~ مع خاصية التعطيل بمنحنى D بين 1000A و 1400A
  • محطات IP20 آمنة من الأصابع تحمي من الأجسام الصلبة الأكبر من 12.5 ملم
  • مؤشر ميكانيكي أحمر/أخضر يعرض حالة الجهات المفتوحة/المغلقة بوضوح
  • متوافق مع ملحقات ليجراند DX3 ووحدات إضافية RCD والملحقات
  • يدعم إمداد كبل نحاسي من الأعلى والأسفل مع اتصالات موصل مرنة
  • عمق مدمج 47 ملم مع تباعد معياري 4.5 لتركيب قضيب DIN القياسي
  • بناء خالي من الهالوجين يتوافق مع توجيهات RoHS والمعايير البيئية
  • نطاق درجة حرارة التشغيل من -25°C إلى 70°C لظروف مناخية متنوعة
  • حامل تسمية للتعريف المناسب بالدائرة والتوثيق
  • تصنيف مقاومة التأثير IK02 يضمن المتانة في البيئات الصعبة

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دائرة معياري ثلاثي الأقطاب (MCB)
الشركة المصنعة ليجراند
سلسلة النموذج DX3
رقم المرجع 409841
رمز EAN 3245064098410
التيار المقنن 100 أمبير
عدد الأقطاب 3 أقطاب (3 أقطاب محمية)
خاصية التعطيل منحنى D (عتبة التعطيل 1000A - 1400A)
الجهد المقنن 400 فولت تيار متردد
جهد العزل المقنن 500 فولت
جهد تحمل الدفقة المقنن 6 كيلوفولت
قدرة القطع عند 230V 50 كيلوأمبير (Icu)
قدرة القطع عند 400V 25 كيلوأمبير (Icu) وفقاً لـ IEC 60947-2
التردد 50-60 هرتز
درجة الحماية IP20 (محطات آمنة من الأصابع)
تصنيف قوة التأثير IK02
العمق المدمج 47 ملم
عرض معياري 4.5 تباعدات معيارية (80.1 ملم)
الارتفاع الكلي 127.5 ملم
العمق الكلي 79.2 ملم
قسم موصل الحالة الصلبة 6-70 ملم²
قسم موصل متعدد الأسلاك 6-50 ملم²
نوع الاتصال محطة برغي واتصالات كابل
اتجاه الإمداد إمداد كبل نحاسي من الأعلى أو الأسفل
نطاق درجة حرارة التشغيل -25°C إلى +70°C
نطاق درجة حرارة التخزين -40°C إلى +70°C
نطاق الجهد المقنن 360-440 فولت
درجة التلوث 3
نوع التثبيت تركيب قضيب DIN (التثبيت المدمج: نعم)
اللون رمادي (RAL 7035)
محتوى الهالوجين خالي من الهالوجين
تبديل الحياد المتزامن لا
معدات إضافية متوافق مع ملحقات DX3 ووحدات إضافية RCD والملحقات
مؤشر ميكانيكي مؤشر حالة أحمر/أخضر (مفتوح/مغلق)
مساحة التسمية نعم - يتضمن حامل تسمية للتعريف بالدائرة
بصمة الكربون 5.807 كيلوجرام CO₂ معادل (مرحلة التصنيع A1-A3)
توافق المعايير IEC 60947-2, IEC/EN 60529, توجيه RoHS
التصميم البيئي متوافق مع قيود المواد، عملية واعية بالبيئة
الضمان ضمان ليجراند الكامل وحقوق الاستبدال مع التثبيت المرخص

اطلب قاطع MCB DX3 ثلاثة أقطاب 100 أمبير كيرف D | ليجراند | 409841 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.
