تسوّق قاطع MCB DX3 قطبين 20 أمبير كيرف C | ليجراند | 409769 في العراق بأفضل الأسعار

قاطع دارة Legrand DX³ معياري ثنائي القطب 20A مع قدرة قطع 25kA وحماية منحنى C ومحطات آمنة من الأصابع IP20 وتركيب على سكة DIN للتحكم والحماية الموثوقة للدوائر الكهربائية.
قاطع الدارة الصغير Legrand DX³ هو قاطع دارة حراري-مغناطيسي ثنائي القطب معياري مصمم للتحكم والحماية والعزل في الدوائر الكهربائية في التطبيقات السكنية والتجارية الصغيرة. يوفر هذا القاطع ثنائي القطب تيارًا مقيمًا بقيمة 20A مع قدرة قطع تبلغ 25kA عند 400V، مما يجعله مناسبًا للتركيبات الكهربائية القياسية. يتميز الجهاز بخاصية تشغيل منحنى C توفر حماية بين تيارات الدارة القصيرة من 100A إلى 200A (5In إلى 10In)، مما يضمن حماية موثوقة ضد الأعطال الكهربائية والأحمال الزائدة. مزود قاطع DX³ بمحطات آمنة من الأصابع IP20 متوافقة مع معايير IEC/EN 60529، توفر حماية ضد الأجسام الصلبة الأكبر من 12.5 ملم. يتميز بتركيب على سكة DIN مع مشابك مستقلة (أعلى وأسفل)، مما يسمح بالتثبيت والإزالة بسهولة دون التأثير على مصدر الطاقة. يمكن تزويد الجهاز من خلال طرق اتصال متعددة بما في ذلك كابل النحاس وشريط الأسنان وشريط الشوكة أو شريط التوصيل Legrand HX3، مما يوفر مرونة في تكوينات التثبيت. تم بناء قاطع الدارة هذا مع مبادئ التصميم الواعية بيئيًا ويتوافق مع متطلبات تقييد المواد. يتضمن حامل تسمية لتحديد الدائرة بوضوح ومؤشر تشغيل/إيقاف مطبوع على المقبض مع خلفيات حمراء وخضراء لتحديد الحالة بسهولة. يمكن تجهيز قاطع الدارة بملحقات DX³ من Legrand وأنماط إضافية RCD وملحقات مختلفة لتحسين الوظيفة. بفضل بنائه القوي وأدائه الموثوق وميزات السلامة الشاملة، يعتبر قاطع الدارة الصغير DX³ 20A منحنى C مكونًا أساسيًا للتركيبات الكهربائية الحديثة.

المميزات الرئيسية

  • قدرة قطع 25kA عند 400V وفقًا لمعيار IEC 60947-2
  • خاصية تشغيل منحنى C مع حماية من تيار الدارة القصيرة 100A-200A (نطاق 5In-10In)
  • محطات آمنة من الأصابع IP20 توفر حماية ضد الأجسام الصلبة الأكبر من 12.5 ملم
  • تركيب على سكة DIN مع مشابك مستقلة علوية وسفلية للتثبيت والإزالة السهلة
  • خيارات اتصال متعددة تشمل كابل النحاس وشريط الأسنان وشريط الشوكة وشريط التوصيل HX3
  • حامل تسمية لتحديد الدائرة بوضوح مع مؤشر حالة التشغيل/الإيقاف
  • متوافق مع ملحقات Legrand DX³ وأنماط إضافية RCD والملحقات
  • تصميم واعي بيئيًا يتوافق مع متطلبات تقييد المواد
  • جهد مقيم 400V AC مع جهد عزل Ui بقيمة 500V
  • تصميم مضغوط بعرض وحدتين (35.4 ملم) لاستخدام فعال لمساحة سكة DIN

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دارة صغير معياري (MCB)
عدد الأقطاب قطبان (ثنائي القطب)
التيار المقيم 20 أمبير
الجهد المقيم 400V تيار متردد
جهد العزل (Ui) 500V
جهد تحمل النبض (Uimp) 4 كيلوفولت
قدرة القطع عند 230V 50 كيلوأمبير
قدرة القطع عند 400V 25 كيلوأمبير
خاصية التشغيل منحنى C (100A-200A أو 5In-10In)
التردد 50-60 هرتز
درجة الحماية IP20
تصنيف قوة التأثير IK02
العرض بالوحدات وحدتان
العرض الفعلي 35.4 ملم
الارتفاع الفعلي 94.8 ملم
العمق الفعلي 77.8 ملم
العمق المدمج 44 ملم
مقطع الموصل القابل للتوصيل (صلب) 1.5-35 ملم²
مقطع الموصل القابل للتوصيل (متعدد الأسلاك) 1.5-25 ملم²
نطاق درجة الحرارة التشغيلية -25°C إلى +70°C
نطاق درجة حرارة التخزين -40°C إلى +70°C
نطاق الجهد الاسمي 360-440V
درجة التلوث 3
اللون رمادي
رقم RAL 7035
طريقة التركيب سكة DIN
نوع الاتصال محطة مسننة وشريط وكابل
خالي من الهالوجين نعم
التثبيت المدمج نعم
رقم المرجع 409769
كود EAN 3245064097697
بصمة الكربون (مرحلة التصنيع) 1.845 كغ CO₂ مكافئ

اطلب قاطع MCB DX3 قطبين 20 أمبير كيرف C | ليجراند | 409769 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

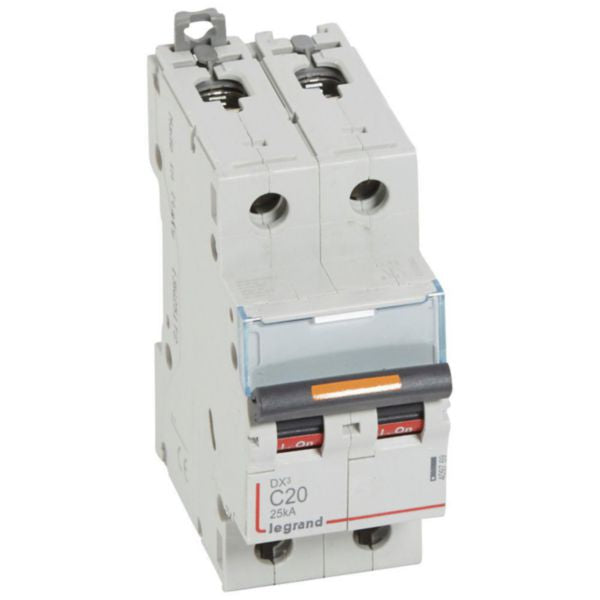

قاطع MCB DX3 قطبين 20 أمبير كيرف C | ليجراند | 409769
