وصف

تسوّق قاطع MCB DX3 قطب واحد 100 أمبير كيرف C | ليجراند | 409763 في العراق بأفضل الأسعار

قاطع دورة أحادي القطب 100A من الدرجة الاحترافية بقدرة فصل 25kA وحماية منحنى C وتصميم أمان IP20 وتكنولوجيا حرارية-مغناطيسية متقدمة.
قاطع الدورة DX3 من ليجراند هو قاطع دورة معياري حراري-مغناطيسي أحادي القطب مصمم للتحكم والحماية والعزل في الدوائر الكهربائية. يوفر هذا الجهاز من الدرجة الاحترافية قدرة فصل تبلغ 25kA عند 230/400V مع خاصية منحنى C، مما يجعله مثاليًا للتطبيقات السكنية والتجارية الصغيرة. يضمن التصميم الآمن IP20 الحماية من الأصابع في بيئات التثبيت القياسية، بينما تسمح آلية الفصل المرئية بمؤشر واضح لحالة المقاومات. يتميز قاطع الدورة هذا بحماية متقدمة ضد الأجسام الصلبة الأكبر من 12.5 ملم ويتوافق مع معايير IEC 60947-2. بعتبة تشغيل بين 500A و1000A (منحنى C بين 5 In و10 In)، يوفر حماية موثوقة ضد قصور الدائرة. يمكن تجهيز الجهاز بملحقات ليجراند DX3 ووحدات RCD الإضافية والعديد من الملحقات الأخرى، مما يوفر المرونة لمتطلبات التثبيت المختلفة. يتيح حامل التسمية المدمج تحديد الدائرة بوضوح، بينما يعرض المؤشر الميكانيكي الأحمر/الأخضر حالة المقاومات المفتوحة أو المغلقة. يعمل عبر نطاق تردد 50-60 هرتز وبتصنيف 230V، يتوافق قاطع الـ 100A هذا مع كابلات النحاس والألومنيوم (مع ملحق طرفي). يجعل تصميمه المضغوط بعمق مدمج 47 ملم وعرض 26.7 ملم مناسبًا للتثبيتات على سكة DIN القياسية. تم تصنيع الجهاز باتباع عمليات واعية بيئيًا ويتوافق مع متطلبات تقييد المواد، مما يجعله خيارًا صديقًا للبيئة للتثبيتات الكهربائية الحديثة.

المميزات الرئيسية

  • قدرة فصل 25kA عند 230/400V مع خاصية منحنى C لحماية موثوقة ضد قصور الدائرة
  • تصميم آمن IP20 يحمي من الأصابع ضد الأجسام الصلبة الأكبر من 12.5 ملم
  • آلية فصل مرئية مع مؤشر ميكانيكي أحمر/أخضر لعرض الحالة بوضوح
  • متوافق مع ملحقات ليجراند DX3 ووحدات RCD الإضافية والعديد من الملحقات
  • تصميم معياري مضغوط بعرض 1.5 وحدة للتثبيت على سكة DIN القياسية
  • آلية تشغيل حرارية-مغناطيسية بعتبة 500A-1000A لحماية دائرة مثلى
  • تصنيع واعي بيئيًا يتوافق مع متطلبات تقييد المواد
  • يدعم اتصالات الكابلات النحاسية والألومنيوم مع ملحقات طرفية اختيارية

المواصفات الفنية

الخاصية القيمة
نوع المنتج قاطع دورة معياري حراري-مغناطيسي أحادي القطب
التصنيف الحالي 100 A
الجهد المقنن 230 V AC
جهد العزل المقنن 500 V
جهد تحمل النبضة المقنن 6 kV
قدرة الفصل 25 kA عند 230V وفقًا لـ IEC 60947-2
خاصية التشغيل منحنى C (5 In إلى 10 In)
عتبة تشغيل قصور الدائرة 500A إلى 1000A
عدد الأقطاب 1 (أحادي القطب)
درجة الحماية IP20 (آمن من الأصابع)
تصنيف قوة التأثير IK02
العمق المدمج 47 ملم
العرض 26.7 ملم
الارتفاع 127.5 ملم
العمق الكلي 79.2 ملم
عرض الوحدة 1.5 مسافة معيارية
نطاق التردد 50-60 هرتز
نطاق درجة الحرارة التشغيلية -25 إلى +70°C
نطاق درجة حرارة التخزين -40 إلى +70°C
مقطع عرضي للموصل القابل للتوصيل (متعدد الأسلاك) 6-50 ملم²
مقطع عرضي للموصل القابل للتوصيل (أحادي النواة) 6-70 ملم²
درجة التلوث 3
نوع التثبيت متدفق على سكة DIN
تبديل موصل محايد لا
المعدات الإضافية نعم - متوافق مع ملحقات DX3 ووحدات RCD الإضافية
توافق الكابل نحاس أو ألومنيوم (مع ملحق طرفي)
رقم المرجع 409763
رمز EAN 3245064097635
بصمة الكربون (مرحلة التصنيع) 1.750 كغ CO2 مكافئ
توافق المعايير IEC 60947-2، IEC/EN 60529، توجيه RoHS

اطلب قاطع MCB DX3 قطب واحد 100 أمبير كيرف C | ليجراند | 409763 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد

شكل المنتج

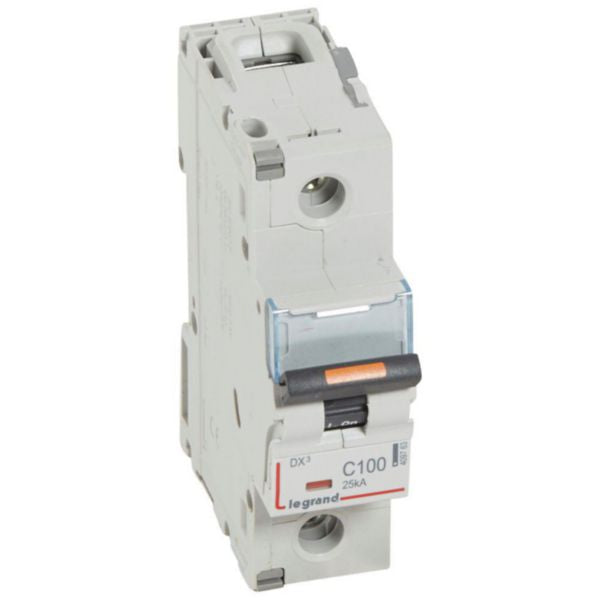

قاطع MCB DX3 قطب واحد 100 أمبير كيرف C | ليجراند | 409763
