تسوّق ريليه تحكم 3NO1NC 24 فولت DC لحماية الموتور CTX3 | ليجراند | 416811 في العراق بأفضل الأسعار

مرحل تحكم بدرجة صناعية مع جهات اتصال 3NO+1NC، تشغيل 24VDC، 20 مليون دورة ميكانيكية، توصيلات برغي، وتثبيت DIN-rail مدمج للتحكم الموثوق بالمحركات وتطبيقات تبديل الحمل.

مرحل التحكم Legrand CTX³ هو جهاز تبديل صناعي عالي الأداء مصمم للتحكم الموثوق به في الأحمال الحثية والمقاومة في التطبيقات الثالثية والصناعية. مع 3 جهات اتصال عادية مفتوحة (NO) وجهة اتصال واحدة عادية مغلقة (NC)، يوفر هذا المرحل قدرة تبديل واستقرار استثنائي. يعمل المرحل على جهد ملف 24 فولت تيار مستمر منخفض الاستهلاك، مما يجعله موفراً للطاقة للتشغيل المستمر في دوائر التحكم. يتميز هذا الجهاز المدمج بتوصيلات طرفية برغي بتصنيفات سعة تتراوح من 0.75 ملم² إلى 2.5 ملم² للملف و 1.25 ملم² إلى 2 ملم² لتوصيلات الطاقة، مما يضمن التوافق مع تكوينات الأسلاك المختلفة. يُظهر مرحل CTX³ صلابة ميكانيكية وكهربائية استثنائية، حيث يمكنه تحمل ما يصل إلى 20 مليون عملية ميكانيكية و 0.5 مليون عملية كهربائية في ظروف AC-15. بمعدل دورة تشغيل يبلغ 1800 دورة في الساعة في ظروف AC-3، يعتبر هذا المرحل مثالياً للتطبيقات الصناعية المطلوبة التي تتطلب عمليات تبديل متكررة. يتوافق الجهاز مع جميع متطلبات تقييد المواد وتم تصنيعه باستخدام عمليات واعية بيئياً، مما يستوفي معايير الامتثال RoHS و REACH. يسمح تصميمه المدمج بالتثبيت السهل على قضبان تثبيت 35 ملم من نوع القبعة العلوية (IEC 60715) أو لوحات التثبيت، مما يحسن استخدام مساحة الخزانة. تم هندسة مرحل CTX³ بقدرة تشغيل يدوي ودعم الواجهة، مما يسمح بسيناريوهات التحكم الآلي واليدوي. يمكن توسيع ترتيب جهات الاتصال من خلال إضافة كتل جهات اتصال مساعدة صغيرة من نوع CTX3، مما يوفر المرونة لأنظمة التحكم المعقدة. مع جهد إمداد تحكم مقنن يتراوح من 20.4 إلى 26.4 فولت تيار مستمر وتيار تشغيل مقنن يبلغ 1.9 أمبير عند 400 فولت، يعتبر هذا المرحل مناسباً لمجموعة واسعة من تطبيقات التحكم بالمحرك الصناعي والحماية. يجعل البناء القوي والموثوقية المثبتة للجهاز مكوناً أساسياً في دوائر بدء تشغيل المحركات وأنظمة إدارة الحمل والتطبيقات الصناعية الآلية.

المميزات الرئيسية

3 جهات اتصال عادية مفتوحة (NO) وجهة اتصال واحدة عادية مغلقة (NC) لتبديل الحمل المتنوع
تشغيل ملف 24VDC منخفض الاستهلاك لدوائر تحكم موفرة للطاقة
تصنيف تحمل 20 مليون عملية ميكانيكية و 0.5 مليون عملية كهربائية
تصميم مدمج متوافق مع قضبان التثبيت 35 ملم من نوع القبعة العلوية (IEC 60715) ولوحات التثبيت
تكوين جهات اتصال قابل للتوسع مع كتل جهات اتصال مساعدة صغيرة من نوع CTX3
قدرة التشغيل اليدوي مع دعم الواجهة لسيناريوهات التحكم المرنة
توصيلات طرفية برغي مقيمة 0.75 ملم² إلى 2.5 ملم² للملف و 1.25 ملم² إلى 2 ملم² للطاقة
1800 دورة تشغيلية في الساعة في ظروف AC-3 للتطبيقات المطلوبة
الامتثال لـ RoHS و REACH مع التصنيع الواعي بيئياً
تيار تشغيل مقنن يبلغ 1.9 أمبير عند 400 فولت مع نطاق جهد إمداد تيار مستمر 20.4-26.4 فولت

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	مرحل التحكم
الموديل	CTX³
رقم المرجع	416811
رمز EAN	3414970407634
تكوين جهات الاتصال الرئيسية	3NO + 1NC (3 عادية مفتوحة، 1 عادية مغلقة)
جهد الملف	24 فولت تيار مستمر
نطاق جهد الملف	20.4 فولت - 26.4 فولت تيار مستمر
تيار التشغيل المقنن	1.9 أمبير عند 400 فولت
سعة طرف الملف	0.75 ملم² إلى 2.5 ملم²
سعة طرف الطاقة	1.25 ملم² إلى 2 ملم²
نوع الاتصال	توصيلات برغي
الصلابة الميكانيكية	20 مليون عملية ميكانيكية
الصلابة الكهربائية	0.5 مليون عملية كهربائية (AC-15)
الدورات التشغيلية	1800 دورة في الساعة (ظروف AC-3)
طريقة التثبيت	DIN-rail (35 ملم من نوع القبعة العلوية) وتثبيت برغي
معيار التثبيت	IEC 60715
التشغيل اليدوي	نعم
دعم الواجهة	نعم
مؤشر LED	لا
جهات الاتصال المساعدة	قابلة للتوسع مع كتل جهات اتصال مساعدة صغيرة من نوع CTX3
أنواع الأحمال	أحمال حثية ومقاومة
فئة التطبيق	التحكم بالمحركات والحماية
معايير الامتثال	توجيه RoHS، إعلان REACH
التصميم البيئي	عملية تصنيع واعية بيئياً
الاستخدام الموصى به	التطبيقات الثالثية والصناعية

اطلب ريليه تحكم 3NO1NC 24 فولت DC لحماية الموتور CTX3 | ليجراند | 416811 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.

قراءة المزيد أقل

شكل المنتج

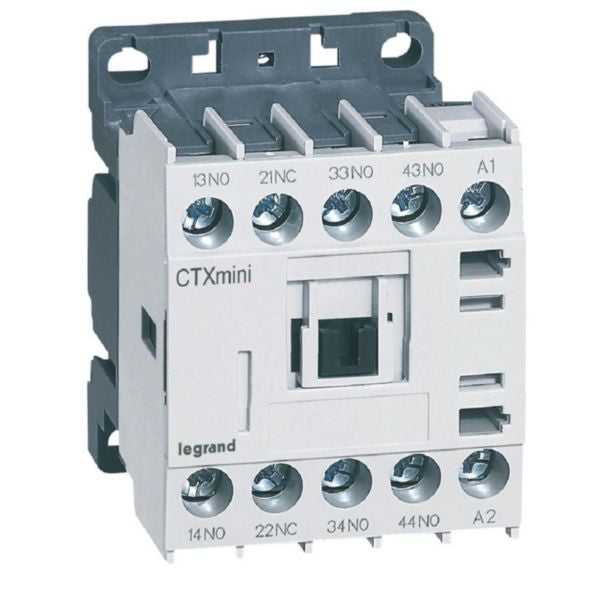

ريليه تحكم 3NO1NC 24 فولت DC لحماية الموتور CTX3 | ليجراند | 416811
