وصف

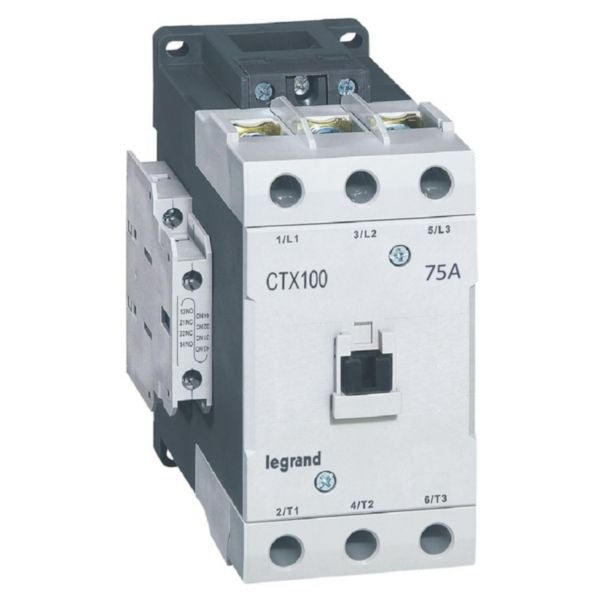

تسوّق كونتاكتور موتور 3 أقطاب 75A DC 24 فولت CTX³ | ليجراند | 416181 في العراق بأفضل الأسعار

مقبس محرك ثلاثي الأقطاب احترافي بتصنيف 75A AC-3، ملف 24V DC، جهات اتصال مساعدة 2NO+2NC، 12M ميكانيكي/2M كهربائي، تركيب DIN، متوافق IEC 60947-4-1.

مقبس CTX³ من لجراند هو جهاز تبديل ثلاثي الأقطاب من الدرجة الاحترافية مصمم للتطبيقات الصناعية والتجارية. بتصنيف تيار قدره 75A في تصنيف AC-3، يتمتع هذا المقبس بالقدرة على تبديل محركات ثلاثية الطور بقوة تصل إلى 37 كيلوواط عند 415V، أو الأحمال المقاومة بقوة تصل إلى 110A في تصنيف AC-1. يتميز الجهاز بـ 2 جهات اتصال عادية مفتوحة (NO) و 2 جهات اتصال عادية مغلقة (NC)، حيث تلبي جهة الاتصال NC تعريف جهة الاتصال المرآة وفقاً لمعيار IEC 60947-4-1. مزود بمحطات برغي تدعم توصيلات الطاقة من 2x10mm² إلى 35mm²، وتوصيلات الملف من 0.75mm² إلى 2.5mm²، وتوصيلات الدوائر المساعدة من 0.75mm² إلى 2.5mm²، يوفر هذا المقبس مرونة استثنائية لمتطلبات التثبيت المختلفة. يوضح مقبس CTX³ هذا قدرات تحمل استثنائية تصل إلى 12 مليون عملية ميكانيكية و 2 مليون عملية كهربائية، مما يضمن أداء موثوقة طويلة الأجل في البيئات الصناعية الصعبة. يعمل بـ 24V DC مع نطاق جهد إمداد التحكم من 20.4-26.4V، يوفر الجهاز أداء متسقة عبر ظروف الجهد المختلفة. يتميز المقبس بغطاء أمامي قابل للإزالة لسهولة الفحص البصري لحجرات القوس وجهات الاتصال، ويمكن وضع إمداد الملف على الجانب العلوي أو السفلي للحصول على مرونة التثبيت الأمثل. يحسن تصميم الحجم المخفض استخدام المساحة داخل خزائن الكهرباء، مما يجعله مثاليًا للتثبيتات المدمجة. مبني وفقاً لأعلى معايير البيئة والسلامة، يتوافق مقبس CTX³ مع متطلبات تقييد المواد وتم تصميمه من خلال عملية واعية بيئياً. تم تصميمه خصيصاً لتبديل الأحمال الحثية وغير الحثية، بمعدل دورة تشغيل أقصى قدره 1800 دورة في الساعة في ظروف AC-3. الجهاز متوافق بالكامل مع جميع ملحقات وإكسسوارات Legrand CTX3، مما يسمح بتكامل النظام الشامل والتخصيص لتلبية متطلبات التطبيق المحددة.

المميزات الرئيسية

تصنيف 75A AC-3 لمحركات ثلاثية الطور حتى 37 كيلوواط عند 415V
قدرة حمل مقاومة 110A بتصنيف AC-1
2 جهات اتصال عادية مفتوحة و 2 جهات اتصال عادية مغلقة مع تعريف جهة الاتصال المرآة
ملف 24V DC مع نطاق جهد إمداد التحكم 20.4-26.4V
12 مليون عملية ميكانيكية و 2 مليون عملية كهربائية
توصيلات محطة برغي تدعم أحجام أسلاك متعددة
تركيب سكة DIN على سكة قبعة علوية 35 مم (IEC 60715)
غطاء أمامي قابل للإزالة للفحص البصري لحجرات القوس
وضع إمداد ملف مرن (أعلى أو أسفل)
1800 دورة تشغيل في الساعة بحد أقصى في AC-3
توافق معيار IEC 60947-4-1
تصميم واعي بيئياً مع توافق تقييد المواد
متوافق مع جميع ملحقات وإكسسوارات Legrand CTX3
تصميم تحسين مساحة الخزانة المخفضة
هندسة استبدال ملف سهلة

المواصفات الفنية

الخاصية	القيمة
نوع المنتج	مقبس محرك ثلاثي الأقطاب
التيار المقنن AC-3 عند 400V	75A
التيار المقنن AC-1 عند 400V	110A
القدرة المقننة AC-3 عند 400V	37 كيلوواط
القدرة المقننة AC-4 عند 400V	25 كيلوواط
التيار المقنن AC-4 عند 400V	52A
جهد إمداد الملف	24V DC
نطاق جهد إمداد الملف	20.4-26.4V DC
تكوين جهات الاتصال الرئيسية	3 عادية مفتوحة (3NO)
جهات الاتصال المساعدة	2 عادية مفتوحة + 2 عادية مغلقة (2NO+2NC)
نوع المحطة	محطات برغي (مشبك الكابل)
قدرة محطة الطاقة	2 x 10mm² إلى 35mm²
قدرة محطة الملف	0.75mm² إلى 2.5mm²
قدرة محطة الدائرة المساعدة	0.75mm² إلى 2.5mm²
تحمل العمليات الميكانيكية	12 مليون عملية
تحمل العمليات الكهربائية	2 مليون عملية
حد أقصى لدورات التشغيل في الساعة	1800 دورة (AC-3)
نوع التركيب	تركيب سكة DIN (سكة قبعة علوية 35 مم IEC 60715)
خيارات التركيب	سكة قبعة علوية 35 مم أو لوحة تركيب
رقم المرجع	416181
رمز EAN	3414970401465
توافق المعيار	IEC 60947-4-1
مناسب لوحة التوزيع	نعم
بصمة الكربون (مرحلة التصنيع)	23.750 كيلوغرام CO2 مكافئ
توافق البيئة	متوافق RoHS، إعلان REACH، متطلبات تقييد المواد
موضع إمداد الملف	مثبت في الأعلى أو الأسفل
الغطاء الأمامي	قابل للإزالة للفحص البصري لحجرات القوس وجهات الاتصال
التطبيق	تبديل الأحمال الحثية وغير الحثية
توافق الملحقات	جميع ملحقات وإكسسوارات Legrand CTX3

اطلب كونتاكتور موتور 3 أقطاب 75A DC 24 فولت CTX³ | ليجراند | 416181 بسعر الجملة للشركات والمصانع في العراق والشرق الأوسط , نوفر أفضل الأسعار والعروض للطلبات الكبيرة، تواصل معنا الآن.
