| اسم المنتج |

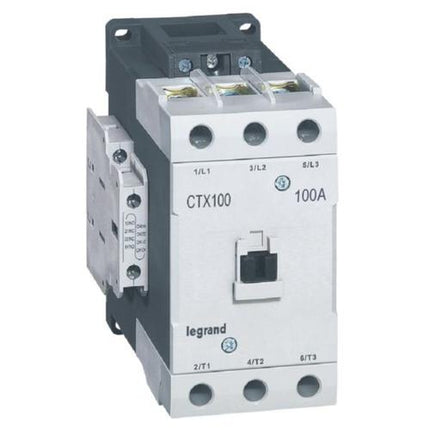

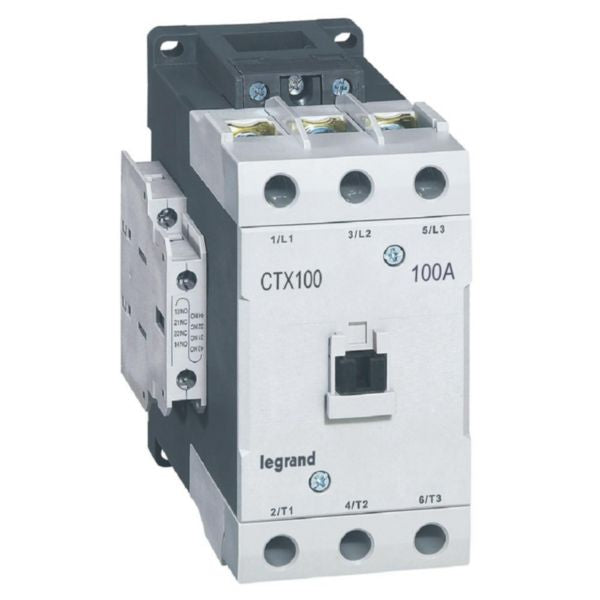

جهاز التوصيل ثلاثي الأقطاب CTX³ |
| رقم المرجع |
416220 |
| رمز EAN |
3414970402240 |
| التيار المقنن AC-3 |
100A عند 400V |
| القدرة المقننة AC-3 |
55 كيلوواط عند 415V ثلاثي الطور |
| التيار المقنن AC-1 |
160A |
| التيار المقنن AC-4 |
75A عند 400V |
| القدرة المقننة AC-4 |
37 كيلوواط عند 400V |
| جهد التحكم AC 50Hz |
20.4-26.4V |
| جهد التحكم AC 60Hz |
20.4-26.4V |
| نوع الجهد للتشغيل |
AC |
| تكوين جهات الاتصال الرئيسية |
3 عادية مفتوحة (NO)، 0 عادية مغلقة (NC) |
| جهات الاتصال المساعدة |
2NO + 2NC مجمعة بالمصنع |
| امتثال جهات الاتصال المساعدة |
معيار جهة الاتصال المرآة IEC 60947-4-1 |
| توصيل طرف الطاقة |
أطراف برغي بسعة كابل 2x10-70 ملم² |
| توصيل طرف الملف |
أطراف برغي بسعة كابل 0.75-2.5 ملم² |
| توصيل الدائرة المساعدة |
أطراف برغي بسعة كابل 0.75-2.5 ملم² |
| نوع توصيل الدائرة الرئيسية |
مشبك الكابل |
| نوع التثبيت |
تثبيت قضيب DIN 35 ملم IEC 60715 |
| سطح التثبيت |
قضيب قبعة علوية 35 ملم أو لوحة تثبيت |
| قدرة تحمل العمليات الميكانيكية |
12 مليون عملية |
| قدرة تحمل العمليات الكهربائية |
2 مليون عملية |
| دورات التشغيل في الساعة AC-3 |
1800 دورة/ساعة |
| موضع إمداد الملف |
تثبيت مرن في الأعلى أو الأسفل |
| الغطاء الأمامي |
قابل للإزالة لفحص حجرات القوس والجهات المتصلة |
| استبدال الملف |
تصميم استبدال سهل |
| مناسب لوحة التوزيع |
نعم |
| نوع التطبيق |
تحويل محرك ثلاثي الطور، أحمال استقرائية وغير استقرائية |
| توافق Legrand |
متوافق مع جميع ملحقات وإكسسوارات CTX3 |
| الامتثال البيئي |
متوافق مع RoHS، إعلان REACH، متطلبات تقييد المواد مستوفاة |
| بصمة الكربون للتصنيع |
14.250 كجم CO2 ما يعادله |
| موقع التثبيت |
التركيبات الثالثية والصناعية |
| تصميم العمليات الميكانيكية |
محسّن لدورات التحويل المتكررة |
